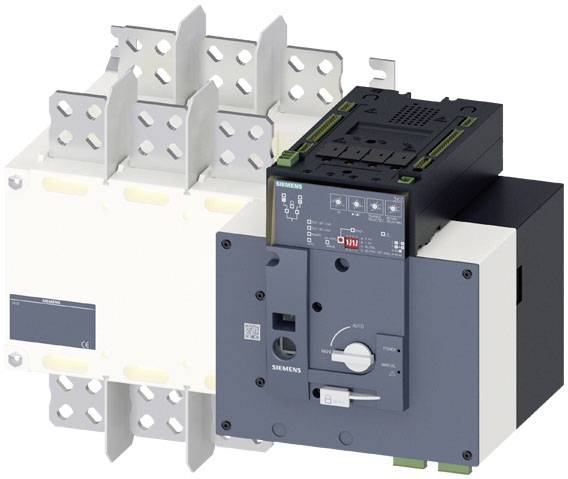

Commutateur d'alimentation noir 2.5 mm² 1250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83520GA220GA3

Un disjoncteur électrique Siemens avec plusieurs bornes et voyants de contrôle pour la commande et la protection des systèmes électriques.

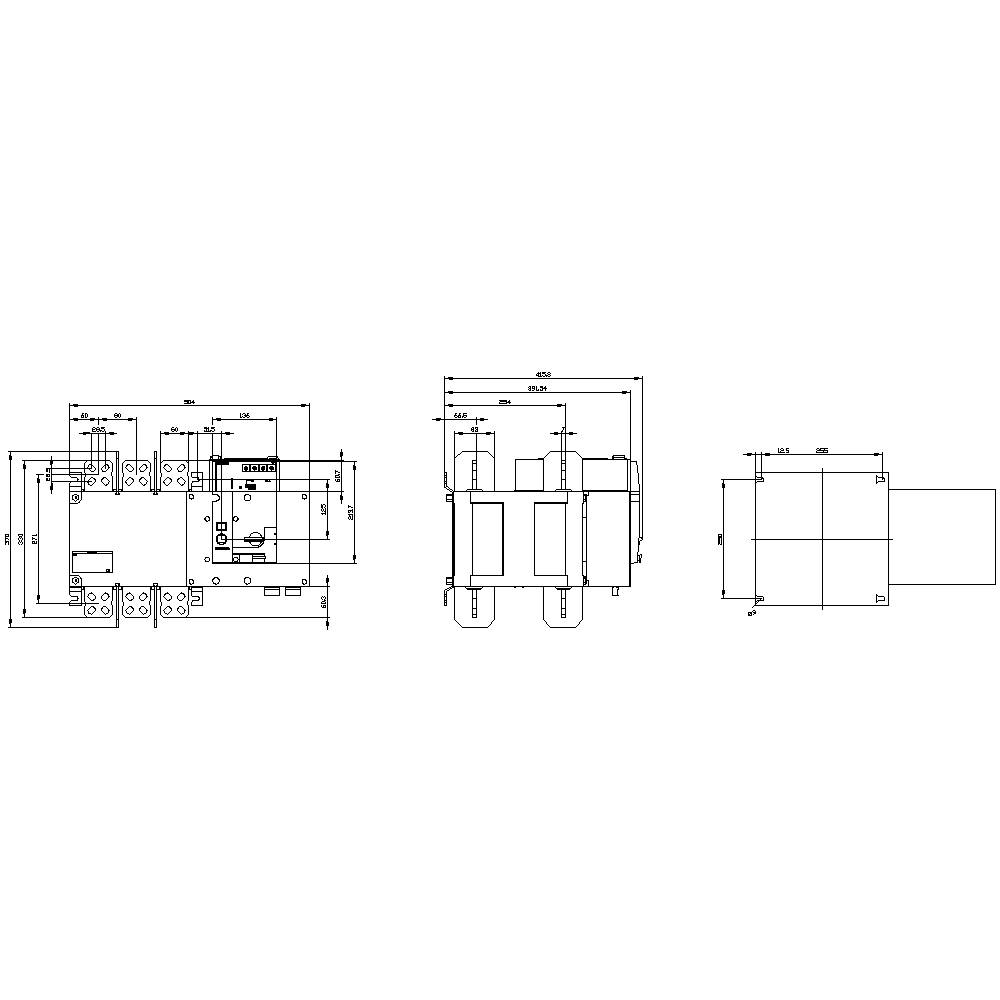

Dessin technique d'un interrupteur électrique avec des dimensions et des vues détaillées. Montre les vues de face, de côté et de dessus.

1/2

Photo non contractuelle

Type de produit

Commutateur d'alimentation

Nombre de pôles

Courant nominal - arrondi

1250 A

Type de contact

3 NO (T)

4 inverseurs (RT)

Alim.

690 V/AC

Vente et expédition :

Conrad Electronic CGV

Nombre

pièce(s)

Total (9 807,50 € / unité(s))

€

hors 50,00 €

Signaler un incident juridique

Caractéristiques techniques

Nombre d'entrées numériques : 11 entrées fixes
Nombre de sorties relais : 3 fixes
Nombre de phases surveillées : 3
Couple de serrage / des entrées et sorties / pour raccordement à vis / maximum 0,6 Nm
Couple de serrage / pour les contacts principaux / pour la connexion à vis / maximum : 26 Nm
Type d'affichage / pour affichage de la position de commutation mode manuel : I - O - II
Type d'interface / pour connecteurs RJ45 : 8 fils, câble réseau droit, sans blindage
Type d'actionneur : poignée de rotation longue
Type de connecteur électrique / entrées et sorties : amovible/enfichable
Type de connexion électrique / pour circuit principal : connexion de rail
Type de poignée : poignée
Temps de coupure / pour la séquence de fonctionnement I-O-II ou II-O-I / pour AC / à 415 V / minimum : 1400 ms.
Temps de coupure / pour la séquence de fonctionnement I-O-II ou II-O-I / pour AC / à 415 V / maximum : 61400 ms.
Type d'appareil : montage fixe
Type de fixation : fixation par vis
Fréquence de fonctionnement : 45 - 65 Hz
Durée des cycles de commutation : 180 s.
Convient à l'utilisation / interrupteur principal : oui
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Courant d'entrée / à l'entrée numérique / à signal <0> / maximum 2,1 ma
Temps de temporisation d'entrée : 0,046 s.
Durée de vie électrique (cycles de commutation) / pour AC-21 B, AC-22 B, AC-23 B : 500
Durée de vie mécanique (cycles de commutation) / pour la séquence de fonctionnement I-O-II-O-I : 4000
Durée de vie mécanique (cycles de commutation) / pour la séquence de fonctionnement O-I-O / typique : 2500
Durée d'impulsion / minimale : 0,06 s.
Tension d'isolement : 1000 V
Poids net : 30000 g
Position / de l'entraînement de changement de vitesse : à l'extrémité droite
EQUIPEMENT / verrouillage du produit : oui
Extension du produit / commutateur auxiliaire : oui
Temps de commutation / du calculateur / maximum : 3600 s.
Indice de protection IP / à l'avant : IP00
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP20
Température ambiante pendant le fonctionnement : -20 °C - +70 °C.
Temps de commutation / de l'unité de commande / max. : 60 s.
Puissance dissipée en AC / à 230 V : 2,5 W
Puissance dissipée maximale : 279,9 W
Degré de pollution : 3
Tension d'alimentation / pour AC / maximum : 332 V.
Catégorie de surtension III

Type de produit: Commutateur d'alimentation

Type de contact: 3 NO (T)
4 inverseurs (RT)

Alim.: 690 V/AC

Couleur: noir

Section: 2.5 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 504 x 370 x 439.5 mm

Courant nominal: 1250 A

Courant nominal - arrondi: 1250 A

Modèle: Automatique, entraînement du moteur

Largeur: 504 mm

Hauteur: 370 mm

Profondeur: 439.5 mm

: 0

: 0

: 1250 A

: 3

: IP00

: 4

: VRAI

: VRAI

: Rail connection

: FAUX

: Long rotary handle

: VRAI

: VRAI

: VRAI

: 710 kW

: 35 kA

: Black

: FAUX

: FAUX

: FAUX

: FAUX

: FAUX

: 415 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 1250 A

: 1250

: Other

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Nombre de pôles

Commutateur d'alimentation noir 2.5 mm² 1250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83520GA220GA3

Code produit :2263554

Livraison avant le jeu. 1 octobre 2026

Conrad Electronic

Ce produit

1250 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9 807,50 €^*

Commutateur d'alimentation noir 2.5 mm² 250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83380CA220GA3

Code produit :2263551

Livraison avant le ven. 3 juillet

Conrad Electronic

250 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

3 895,83 €^*

Commutateur d'alimentation noir 2.5 mm² 630 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83460EA220GA3

Code produit :2263552

Livraison avant le mer. 3 juin

Conrad Electronic

630 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6 332,50 €^*

Commutateur d'alimentation noir 2.5 mm² 800 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83480FA220GA3

Code produit :2263553

Livraison avant le lun. 26 octobre 2026

Conrad Electronic

800 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

7 804,17 €^*

Commutateur d'alimentation noir 2.5 mm² 2000 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83560JA220GA3

Code produit :2263555

Livraison avant le ven. 26 juin

Conrad Electronic

2000 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

15 970,83 €^*

Commutateur d'alimentation noir 2.5 mm² 2500 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83580JA220GA3

Code produit :2263556

Livraison avant le ven. 26 juin

Conrad Electronic

2500 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

20 129,17 €^*

Commutateur d'alimentation noir 2.5 mm² 800 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84480FA220GA3

Code produit :2263557

Livraison avant le mer. 3 juin

Conrad Electronic

800 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8 249,17 €^*

Commutateur d'alimentation noir 2.5 mm² 1250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84520GA220GA3

Code produit :2263558

Livraison avant le mer. 3 juin

Conrad Electronic

1250 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

10 549,17 €^*

Commutateur d'alimentation noir 2.5 mm² 2500 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84580JA220GA3

Code produit :2263559

Livraison avant le mer. 3 juin

Conrad Electronic

2500 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

19 699,17 €^*

Commutateur d'alimentation noir 2.5 mm² 3200 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC84600JA220GA3

Code produit :2263560

Livraison avant le mer. 3 juin

Conrad Electronic

3200 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

24 882,50 €^*

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2263554 Commutateur d'alimentation noir 2.5 mm² 1250 A 3 NO (T), 4 inverseurs (RT) Siemens 3KC83520GA220GA3

Description

SENTRON, ATE, commutateur réseau 3KC, automatique, ATSE, 3 broches, Iu: 1250 A, UE AC: 415 V, IE à AC-33 B à 415V: 1000 A, IE à AC-23 A à 690V: 800 A, fixation à vis, entraînement moteur, à l'extrémité droite, longue poignée rotative, Raccordement sur rail Interrupteur réseau 3KC à 3200 A pour une alimentation électrique permanente. Les commutateurs à réseau 3KC de Siemens sont synonymes de hautes performances, de facilité d'installation et de sécurité d'utilisation. Dans la gamme, vous trouverez des commutateurs à commande manuelle MTSE, à commande à distance RTSE et des commutateurs automatiques ATSE en différentes versions pour diverses tâches de commutation. Les commutateurs de réseau 3KC sont utilisés dans les réseaux d'alimentation pour le transfert de charge entre une source normale et une source alternative. La commutation entre deux charges est également possible. 1.Temps de commutation courts sur ATSE et RTSE (jusqu'à 160 A <, 180 ms). 2. Utilisation flexible grâce à une construction compacte et à de nombreux accessoires. 3. Sécurité accrue pendant les travaux de maintenance grâce au verrouillage de cadenas. 4. Montage rapide sur le rail DIN pour des dimensions allant jusqu'à 160 A. 5. Ingénierie efficace grâce à des données CAx complètes. 6. Documentation simple avec le configurateur manuel. 7. Ideal pour l'alimentation en continu (UPS), par exemple, des salles de calcul, des lignes de production en service continu ou des grandes infrastructures telles que les aéroports (variantes RTSE et ATSE).

Ce texte a été traduit par une machine.
