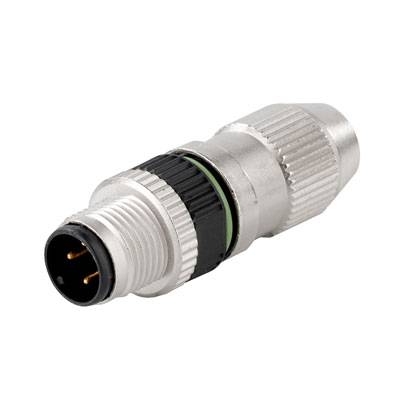

Connecteur à câbler M12 Weidmüller SAIS-4-IDC M12 SMALL 1781550001 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Forme
mâle, droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Coté de raccordement B
à confectionner
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
11,66 €
3
5% = 0,64 €
11,02 €
5
8% = 0,90 €
10,76 €
10
9% = 1,08 €
10,58 €
25
11% = 1,27 €
10,39 €
50
13% = 1,48 €
10,18 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (11,66 € / unité(s))
11,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur à câbler M12
- SAIS-4-IDC M12 small
Caractéristiques techniques
- Type d'emballage
Piece
- Type
SAIS-4-IDC M12 SMALL
- Type de produit
Connecteur non confectionné pour capteurs/actionneurs
- Forme
mâle, droit
- Norme de connecteur
Connectique Sensorik
- Coté A
M12 mâle droit
- Coté de raccordement B
à confectionner
- Nombre de pôles
4
- Tension nominale
32 V
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Section de câble (câblage capteur/actioneeur)
0.14 mm²
- Connexion
autodénudant
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Revêtement du contact
étain
IP67
- Température min.
-25 °C
- Température max.
+85 °C
- Type de fermeture
à vis
- Référence fabricant
1781550001
- Contenu
1 pc(s)
- Ø câble max.
5.1 mm
- Diam. câble (min.)
2.9 mm
- Gamme de Ø de câble
2.9 - 5.1 mm
- Conforme à la norme RoHS
oui
Other
32 V
FAUX
Pin
Brass
Other
Insulation displacement connection
Tin
3
Straight
0.14-0.14 mm²
0.14-0.34 mm²
IP67
4 A
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 203469 Connecteur à câbler M12 Weidmüller SAIS-4-IDC M12 SMALL 1781550001 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 203469 Connecteur à câbler M12 Weidmüller SAIS-4-IDC M12 SMALL 1781550001 1 pc(s)
Description
Des longueurs de câble particulières sont de plus en plus souvent nécessaires. Pour répondre à ce nouveau besoin, Weidmüller propose une large gamme de connecteurs enfichables pour la libre confection.
Connecteurs mâles et femelles à équiper pour raccordements M8, M12, M16 et 7/8 " ; très robustes, particulièrement adaptés à l'ingénierie mécanique. Les connecteurs débrochables M12 offrent un choix de 5 techniques de raccordement différentes.
La technologie IDC permet un assemblage simple et rapide, en permettant au conducteur d'être inséré directement dans la borne, sans sertissage ni dénudage de l'isolant. Cette technologie assure aussi un excellent niveau de sécurité.
Connecteurs mâles et femelles à équiper pour raccordements M8, M12, M16 et 7/8 " ; très robustes, particulièrement adaptés à l'ingénierie mécanique. Les connecteurs débrochables M12 offrent un choix de 5 techniques de raccordement différentes.
La technologie IDC permet un assemblage simple et rapide, en permettant au conducteur d'être inséré directement dans la borne, sans sertissage ni dénudage de l'isolant. Cette technologie assure aussi un excellent niveau de sécurité.
