Connecteur de l'appareil sur la paroi arrière 1409211 PRC 5-FT25-MC2,5-150 noir, bleu, gris, marron, vert, jaune Phoenix

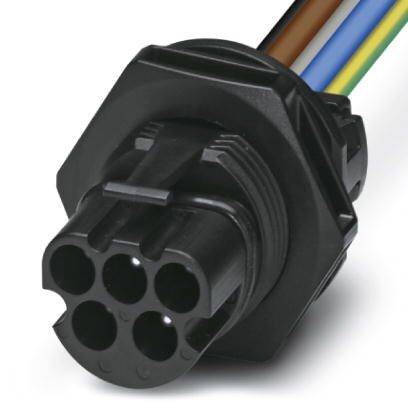

Un connecteur noir, rond, multipolaire avec cinq emplacements, relié à un faisceau de câbles avec des câbles codés par couleur.

Photo non contractuelle

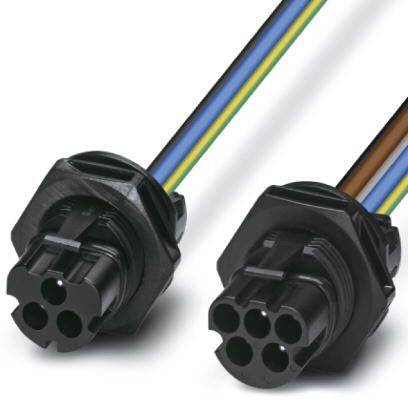

Deux connecteurs ronds noirs avec des câbles colorés. À gauche, on peut voir des câbles jaune-vert-bleu et à droite des câbles marron-noir-bleu.

Dessin technique d'un composant mécanique avec dimensions : Longueur 29,5 et diamètre 35. Vue détaillée avec indication 34.

Dessin technique d'une pièce avec des mesures précises : diamètre 25,5 ±0,2 mm, hauteur 16,4 ±0,2 mm, distances 11 ±0,2 mm et 6 mm.

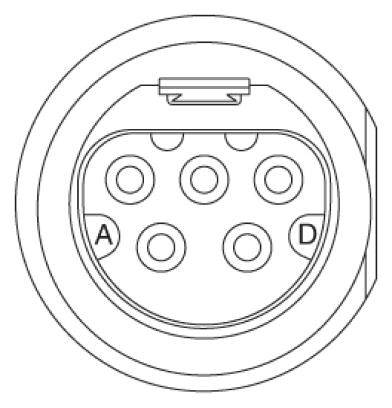

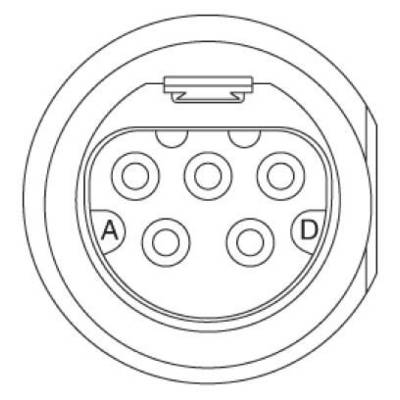

Schéma d'une prise de charge pour véhicules électriques avec cinq contacts ronds et deux pôles rectangulaires, étiquetés 'A' et 'D'.

1/5

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (12,50 € / unité(s))

124,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Matériau du support de contact : PPE
Matériau du joint : EPDM
Matériau : joint torique en silicone
Matériau du raccord : PPE
Type de verrouillage : verrouillage par verrouillage
Cycles d'enfichage : 100
Force de traction : 175 N ± 50 N
Force d'accouplement : 40 N ±10 N
Couple de serrage : 2.5 Nm ±0.1 Nm (couple de serrage de l'écrou)
Largeur de clé écrou-raccord : 32 mm
Diamètre du câble avec isolation : 3,65 mm ±0,15 mm

Type: PRC 5-FT25-MC2,5-150

Type de produit: Connecteur rond

Nombre total de pôles: 5

: IP66
IP68
IP69K
IP65

Connexion: serti

Tension nominale: 690 V/AC

Couleur: noir
bleu
gris
marron
vert
jaune

Section de raccordement: 2,5 mm²

Tension assignée: 690 V

Courant assigné: 24 A

Matériau boîtier: PPE

Référence fabricant: 1409211

Contenu: 10 pc(s)

Matériau du contact: Alliage de Cu, doré

Nombre de pôles: 5

Largeur: 35 mm

Hauteur: 35 mm

Longueur: 29.5 mm

Forme: Contact mâle

Documents et téléchargements

Fiche technique

Fiche technique 2209169 Connecteur de l'appareil sur la paroi arrière 1409211 PRC 5-FT25-MC2,5-150 noir, bleu, gris, marron, vert, jaune Phoenix

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209169 Connecteur de l'appareil sur la paroi arrière 1409211 PRC 5-FT25-MC2,5-150 noir, bleu, gris, marron, vert, jaune Phoenix

Description

Connecteur rond (côté appareil), connecteur d'appareil arrière, matériau boîtier : PPE, couleur : noir, nombre de pôles : 5, section de câble max. : 2,5 mm², tension nominale : 690 V AC, courant de mesure : 24 A, type de raccordement : sertissage, type de contact : broche, longueur de câble : 150

Ce texte a été traduit par une machine.
