Connecteur de l'appareil sur la paroi arrière 1409212 PRC 5-FT25-MC4-150 noir, bleu, gris, marron, vert, jaune Phoenix C

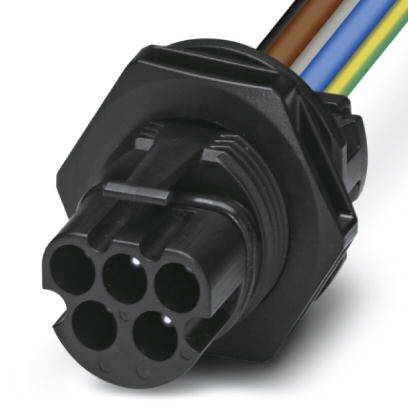

Un connecteur électrique noir à cinq pôles avec des câbles de couleur : bleu, marron, blanc, jaune-vert ; adapté aux applications industrielles.

Photo non contractuelle

Deux connecteurs électriques noirs avec des câbles de couleurs (jaune-vert, bleu, marron). Composants principaux d'un système de câblage.

Schéma d'une prise de charge électrique avec sept contacts ronds, étiquetés 'A' et 'D'. Adapté aux véhicules électriques.

Dessin technique d'un perçage. Représentation des vues de face et de côté avec cotes : diamètre 25,5 mm, position à 11 mm et 16 mm des bords.

Vue latérale d'un dessin technique d'une prise électrique, dimensions : longueur 29,5 mm, diamètre 35 mm ; clé à molette n°34 marquée.

1/5

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le mer. 23 septembre

21 Paquet(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (11,67 € / unité(s))

116,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Matériau du support de contact : PPE
Matériau du joint : EPDM
Matériau : joint torique en silicone
Matériau du raccord : PPE
Type de verrouillage : verrouillage par verrouillage
Cycles d'enfichage : 100
Force de traction : 175 N ± 50 N
Force d'accouplement : 40 N ±10 N
Couple de serrage : 2.5 Nm ±0.1 Nm (couple de serrage de l'écrou)
Largeur de clé écrou-raccord : 32 mm
Diamètre du câble avec isolation : 4,15 mm ± 0,15 mm

Type: PRC 5-FT25-MC4-150

Type de produit: Connecteur rond

Nombre total de pôles: 5

: IP66
IP68
IP69K
IP65

Connexion: serti

Tension nominale: 690 V/AC

Couleur: noir
bleu
gris
marron
vert
jaune

Section de raccordement: 4 mm²

Tension assignée: 690 V

Courant assigné: 32 A

Matériau boîtier: PPE

Référence fabricant: 1409212

Contenu: 10 pc(s)

Matériau du contact: Alliage de Cu, doré

Nombre de pôles: 5

Largeur: 35 mm

Hauteur: 35 mm

Longueur: 29.5 mm

Forme: Contact mâle

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2209170 Connecteur de l'appareil sur la paroi arrière 1409212 PRC 5-FT25-MC4-150 noir, bleu, gris, marron, vert, jaune Phoenix C

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209170 Connecteur de l'appareil sur la paroi arrière 1409212 PRC 5-FT25-MC4-150 noir, bleu, gris, marron, vert, jaune Phoenix C

Description

Connecteur rond (côté appareil), connecteur d'appareil arrière, matériau boîtier : PPE, couleur : noir, nombre de pôles : 5, section de câble max. : 4 mmm², tension nominale : 690 V AC, courant de mesure : 32 A, type de raccordement : sertissage, type de contact : broche, longueur de câble : 150
