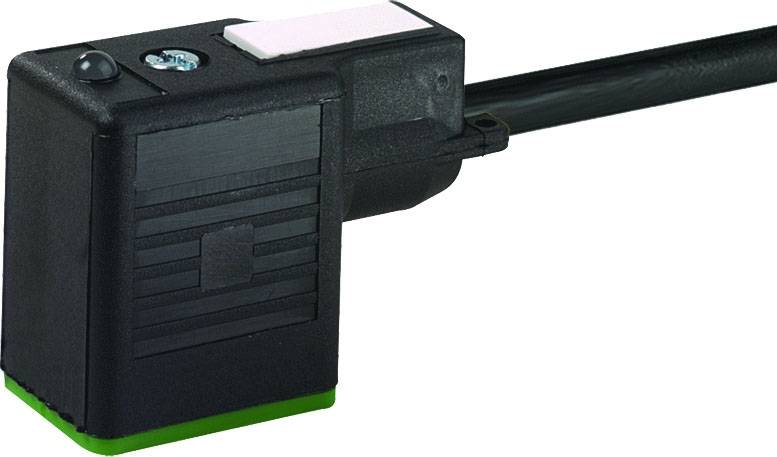

Connecteur de vanne noir 7000-11021-6160500 7000-11021-6160500 Murrelektronik Contenu: 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur d'électrovanne avec câble moulé
Forme
Standard BI
Connexion
fil, extrémités libres
Indice de protection
IP67
Nombre de pôles
3
Fiche technique (PDF)
33 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
10,70 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Durée de temporisation des déchets : max. 20 ms
- pointe de coupure :
- max. 55 V isolation du câble : PVC (SW, num, gnge)
- structure (conducteur) : 24× 0.2 mm (classe de torons 5)
- AWG : similaire à AWG 18
- tension de mesure : 0.8 kV
- courant de fonctionnement par contact : max. 4 A
- rayon de courbure (déplacé) : 10× Ø
- rayon de courbure (fixe) : 5 mm
- , diamètre extérieur : câble : Ø 2 mm 61.6 g/m
- matériau : PBT
- matériau (isolation du conducteur) :
- matériau PVC (joint) :
- matériau PUR (conducteur) : toron CU,
- matériau nu (verrouillage) : acier (zingué)
- tension d'essai : 3000 V/AC
- consommation de courant : max. 15 ma
- (plage de température) : -5 °C - +70 °C
- plage de température (fixe) : -30 °C - +70 °C
- degré de pollution : 3
- Ω °C max.
- Matériau conducteur
PVC
- Type de produit
Connecteur d'électrovanne avec câble moulé
- Forme
Standard BI
- Connexion
fil, extrémités libres
IP67
- Nombre de pôles
3
- Tension nominale
300 V/AC
500 V/AC
- Affichage
LED
- Nombre total de pôles
3
- Poids
302 g
- Référence fabricant
7000-11021-6160500
- Couleur
noir
- Contenu
1 pc(s)
- Diamètre de câble
5.9 mm
- Longueur de câble
5.00 m
- Section de câble
3x 0.75 mm²
- Section max.
0.75 mm²
- Conforme à la norme RoHS
oui
- Schéma de commutation
avec LED jaune
- Température max.
+85 °C
- Température min.
-25 °C
- Type
7000-11021-6160500
- Spécificités
résistant à l'huile
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2310436 Connecteur de vanne noir 7000-11021-6160500 7000-11021-6160500 Murrelektronik Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2310436 Connecteur de vanne noir 7000-11021-6160500 7000-11021-6160500 Murrelektronik Contenu: 1 pc(s)
Description
Connecteur de vanne avec extrémité de câble ouverte
Circuit de protection : Diode Z
Conception: Bi (Mikro)
Profondeur d'insertion : 11 mm
Affichage du statut : LED jaune
Verrouillage des fentes : M3
Contacts : 2 + PE
Tension de fonctionnement : 24 V AC (± 20 %)/DC (± 25 %)
Courant de fonctionnement : max. 4 A par contact
Section de fil : 3 x 0,75 mm²
Matériau du boîtier : PBT
Taille du logement : 28 x 21,5 mm
Joint de matériau : PUR
Indice de protectiuon : IP67
Bonne résistance à l'huile/à l'essence et aux produits chimiques
Raccord : Câble PVC de 5 m; FCKW-/cadmium-/silikon- et sans plomb)
Le connecteur de vanne 7000-11021-6160500 de Murrelektronik avec diode Z pour une utilisation en liaison avec des actionneurs et capteurs hydrauliques, électromagnétiques et pneumatiques garantit une connexion de signal sûre pour la commande fiable d'une vanne à commande électronique. La conception rectangulaire du connecteur de vanne magnétique de la conception Bi (micro) permet une installation facile avec une profondeur d'insertion de 11 mm. Une vis de verrouillage interne est utilisée pour sécuriser la connexion, ce qui permet à la connexion d'être détachée à un stade précoce et permet une intervention rapide. Le connecteur de valve 7000-11021-6160500 pour les pressostats est relié par un câble PVC de 5 m de long à 3 conducteurs et à extrémité ouverte.
