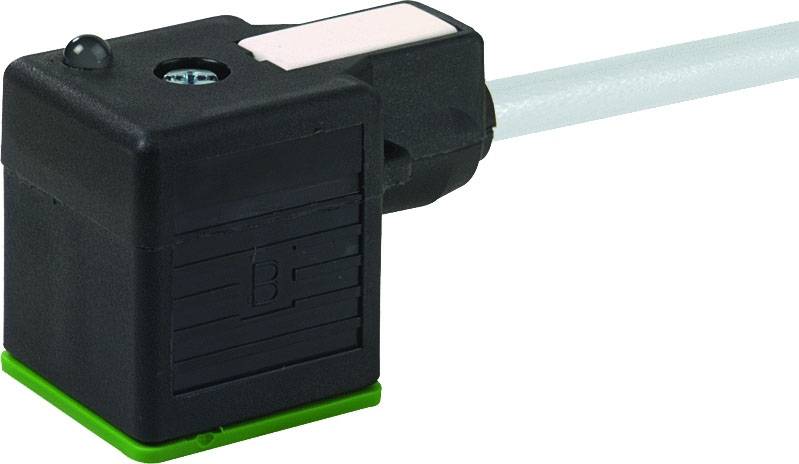

Photo non contractuelle
Connecteur de vanne noir 7000-18021-6160200 Murrelektronik Contenu: 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur d'électrovanne avec câble moulé
Forme
Standard A
Connexion
fil, extrémités libres
Indice de protection
IP67
Nombre de pôles
3
Fiche technique (PDF)
96 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
8,20 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Droit de retour de 14 jours inclus
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Durée de temporisation des déchets : max. 20 ms
- pointe de coupure :
- max. 55 V isolation du câble : PVC (SW, num, gnge)
- structure (conducteur) : 24× 0.2 mm (classe de torons 5)
- AWG : similaire à AWG 18
- tension de mesure : 0.8 kV
- courant de fonctionnement par contact : max. 4 A
- rayon de courbure (déplacé) : 10× Ø
- rayon de courbure (fixe) : 5 mm
- , diamètre extérieur : câble : Ø 2 mm 61.6 g/m
- matériau : PBT
- matériau (isolation du conducteur) :
- matériau PVC (joint) :
- matériau PUR (conducteur) : toron CU,
- matériau nu (verrouillage) : acier (zingué)
- tension d'essai : 3000 V/AC
- consommation de courant : max. 15 ma
- (plage de température) : -5 °C - +70 °C
- plage de température (fixe) : -30 °C - +70 °C
- degré de pollution : 3
- Ω °C max.
- Matériau conducteur
PVC
- Type de produit
Connecteur d'électrovanne avec câble moulé
- Forme
Standard A
- Connexion
fil, extrémités libres
IP67
- Nombre de pôles
3
- Tension nominale
300 V/AC
500 V/AC
- Affichage
LED
- Nombre total de pôles
3
- Poids
147 g
- Référence fabricant
7000-18021-6160200
- Couleur
noir
- Contenu
1 pc(s)
- Diamètre de câble
5.9 mm
- Longueur de câble
2.00 m
- Section de câble
3x 0.75 mm²
- Section max.
0.75 mm²
- Conforme à la norme RoHS
oui
- Schéma de commutation
avec LED jaune
- Température max.
+85 °C
- Température min.
-25 °C
- Type
7000-18021-6160200
- Spécificités
résistant à l'huile
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2310963 Connecteur de vanne noir 7000-18021-6160200 Murrelektronik Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2310963 Connecteur de vanne noir 7000-18021-6160200 Murrelektronik Contenu: 1 pc(s)
Description
Connecteur de vanne avec extrémité de câble ouverte
Circuit de protection : Diode Z
Conception: A (en forme de cube)
Profondeur d'insertion : 18 mm
Affichage du statut : LED jaune
Verrouillage des fentes : M3
Contacts : 2 + PE (PE ponté)
Tension de fonctionnement : 24 V AC (± 20 %)/DC (± 25 %)
Courant de fonctionnement : max. 4 A par contact
Section de fil : 3 x 0,75 mm²
Matériau du boîtier : PBT
Taille du logement : 27 x 27 mm
Indice de protection : IP67
Bonne résistance à l'huile/à l'essence et aux produits chimiques
Raccord : Câble PVC de 2 m; FCKW-/cadmium-/silikon- et sans plomb)
Le connecteur de vanne 7000-18021-6160200 de Murrelektronik avec diode Z pour une utilisation en liaison avec des actionneurs et capteurs hydrauliques, électromagnétiques et pneumatiques garantit une connexion de signal sûre pour la commande fiable d'une vanne à commande électronique. La construction du connecteur d'électrovanne type A (en forme de cube) permet une installation facile avec une profondeur d'insertion de 18 mm. Une vis de verrouillage interne est utilisée pour sécuriser la connexion, ce qui permet à la connexion d'être détachée à un stade précoce et permet une intervention rapide. Le connecteur de valve 7000-18021-6160200 pour les pressostats est relié par un câble PVC de 2 m de long à 3 conducteurs et à extrémité ouverte.
