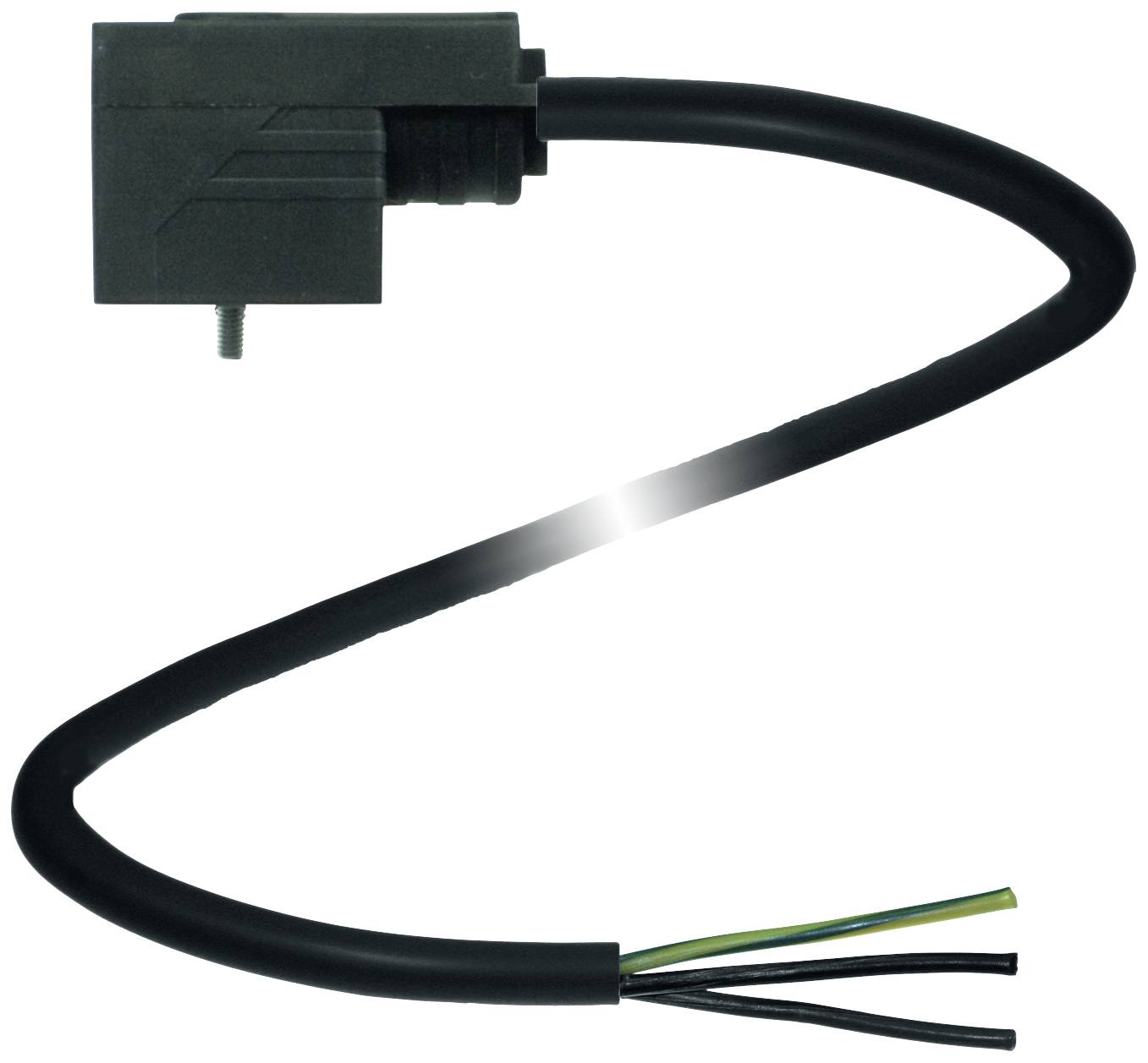

CONNECTEUR VMA-2+P/Z2-5M-PVC VMA-2+P/Z2-5M-PVC Pôle:2 + PE 245823 Pepperl+Fuchs Contenu: 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur d'électrovanne
Forme
Standard A
Connexion
fil, extrémités libres
Indice de protection
IP65
IP67
Tension nominale
24 V DC/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
25,83 €
3
4% = 1,13 €
24,70 €
5
6% = 1,58 €
24,25 €
10
7% = 1,87 €
23,96 €
25
9% = 2,21 €
23,62 €
50
10% = 2,59 €
23,24 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (25,83 € / unité(s))
25,83 €
HT
dont 0,01 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Pôle(s)
2 + PE
- Matériau conducteur
PVC
- Type de produit
Connecteur d'électrovanne
- Forme
Standard A
- Connexion
fil, extrémités libres
IP65
IP67
- Tension nominale
24 V DC/AC
- Affichage
LED
- Nombre total de pôles
+ PE
- Poids
201.1 g
- Référence fabricant
245823
- Contenu
1 pc(s)
- Diamètre de câble
4.8 mm
- Longueur de câble
5 m
- Section de câble
0.5 mm²
- Longueur
5 m
- Schéma de commutation
avec diode
- standard
Standard industriel
- Température max.
85 °C
- Température min.
-20 °C
- Type
VMA-2+P/Z2-5M-PVC
- Spécificités
avec LED
- Contact séquentiel (PE)
oui
- Fonction de charge sans fil
non
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2630516 CONNECTEUR VMA-2+P/Z2-5M-PVC VMA-2+P/Z2-5M-PVC Pôle:2 + PE 245823 Pepperl+Fuchs Contenu: 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2630516 CONNECTEUR VMA-2+P/Z2-5M-PVC VMA-2+P/Z2-5M-PVC Pôle:2 + PE 245823 Pepperl+Fuchs Contenu: 1 pc(s)
Description
Connecteur de vanne, forme A, 2+PE, diode Z, câble PVC, Nombre de pôles : 2 + PE, longueur : 5 m, conducteurs : 3 x 0,5 mm2, 20 AWG
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : connecteur DIN Forme : connecteur de soupape forme A Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 2 + PEConnecteur 2 Raccordement : extrémité libre du câble Adaptation individuelle : 50 mmAffichage/commandesLED jaune : affichage de la fonctionDonnées électriquesTension de fonctionnement : max. 24 V AC/DCCourant de fonctionnement : max. 4 AAntiparasitage : diode ZenerConformitéIndice de protection : en 60529Connecteur : connecteur de vanne : DIN en 175301-803INFLAMMABILITÉ : DIN VDE 0482, DIN EN 50265-2-1Conditions ambiantesTempérature ambiante Connecteur: -20 ... 85 °C (-4... 185 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -5... 80 °C (23 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Montage de l'outil : vis M3 x 29Indice de protection : IP65/IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 5 x diamètre du câble, fixé Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 3 Section de câble : 0,5 mm2 Couleur du fil : Ader 1 : noir 1 | Ader 2 : noir 2 | Ader 3 : vert/jaune Structure du câble : 16 x 0,2 mm Ø Longueur : 5 m Symbole de câble : Li YY 3 x 0,50Poids 201,1 gMatièreConnecteurs Corps de la poignée : TPU, noir Joint : TPU, moulé Surface de contact : SN Inflammabilité V-0Câble ; Gaine : PVC Isolation du câble: PVC Résistance à l'huile : bonne Inflammabilité V-0
