Convertisseur CC/CC pour circuits imprimés TracoPower THD 15-2423WIN Nbr. de sorties: 2 x 24 V/DC 15 V/DC, -15 V/DC 500
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (73,99 € / unité(s))
73,99 €
Prix TTC
Plus que 6 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Convertisseur CC/CC pour circuits imprimés entrée: 9 V/DC - 36 V/DC sortie: 15 V/DC, -15 V/DC 500 mA 15 W
- TracoPower THD 15-2423WIN
- Contenu: 1 pc(s)
Caractéristiques techniques
- Ecarts: Changement d'entrée: 0,5 % , Changement de charge (0-100%): 1,0 %
- Ondulation: <60 mVpk-pk (Bande passante 20 MHz)
- Protection contre les courts circuits: en continu, auto. redémarrage
- Norme de sécurité: UL/cUL 60950-1, IEC/EN 60950-1
- Type de produit
Convertisseur CC/CC pour circuits imprimés
- Type
THD 15-2423WIN
- Tension nominale
24 V/DC
- Tension d'entrée (min.)
9 V/DC
- Tension d'entrée (max.)
36 V/DC
- Nombre de sorties
2 x
- Tension de sortie
15 V/DC
-15 V/DC
- Courant de sortie (max.)
500 mA
- Courant de sortie (max.) - arrondi
500 mA
- Degré d'efficacité (max.)
90 %
15 W
- Boîtier
DIP-24
- Connexion
pin à souder
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
85 °C
- Dim.
(L x l x H) 31.80 x 20.30 x 10.20 mm
- Hauteur
10.20 mm
- Longueur
31.80 mm
- Largeur
20.30 mm
- Poids
14.4 g
- Contenu
1 pc(s)
15 W
- Tension de sortie
±15 V/DC
- Courant de sortie (détails)
±500 mA
- Tension d'entrée
9 – 36 V/DC
- Rendement
90 %
- Tension isol.
1500 V/DC
Documents et téléchargements
Fiche technique
Fiche technique 1086450 Convertisseur CC/CC pour circuits imprimés TracoPower THD 15-2423WIN Nbr. de sorties: 2 x 24 V/DC 15 V/DC, -15 V/DC 500
Fiche technique 1086450 Convertisseur CC/CC pour circuits imprimés TracoPower THD 15-2423WIN Nbr. de sorties: 2 x 24 V/DC 15 V/DC, -15 V/DC 500
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1086450 Convertisseur CC/CC pour circuits imprimés TracoPower THD 15-2423WIN Nbr. de sorties: 2 x 24 V/DC 15 V/DC, -15 V/DC 500
Conditions de garantie
Conditions de garantie 1086450 Convertisseur CC/CC pour circuits imprimés TracoPower THD 15-2423WIN Nbr. de sorties: 2 x 24 V/DC 15 V/DC, -15 V/DC 500
Description

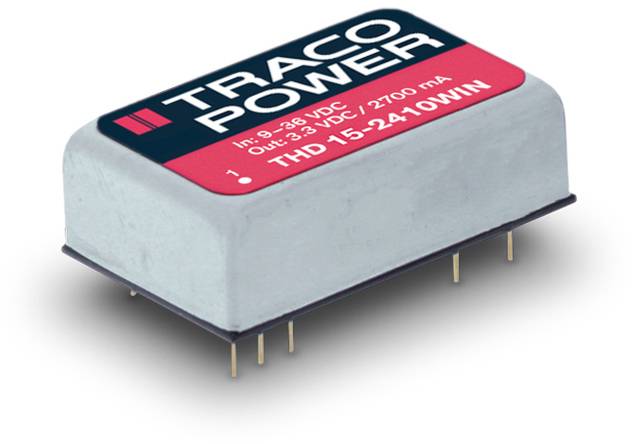

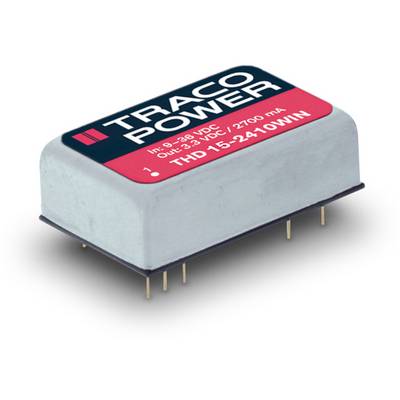

Les modèles de la série THD-15WIN fournissent 15 watts de puissance de sortie dans un boitier très compact en métal blindé qui occupe seulement 1 pouce².
Les convertisseurs fonctionnent avec un rendement élevé sur toute la plage de pleine charge et d'en tirer un très faible courant d'entrée sans conditions de charge.
Tous les modèles disposent d'une large plage de tension d'entrée et une tension de sortie régulée avec précision.
Les applications typiques de ces convertisseurs sont des équipements mobiles, l'instrumentation, architectures de puissance distribués dans la communication et de l'électronique industrielle et partout où l'espace sur le circuit imprimé est critique.
Les convertisseurs fonctionnent avec un rendement élevé sur toute la plage de pleine charge et d'en tirer un très faible courant d'entrée sans conditions de charge.
Tous les modèles disposent d'une large plage de tension d'entrée et une tension de sortie régulée avec précision.
Les applications typiques de ces convertisseurs sont des équipements mobiles, l'instrumentation, architectures de puissance distribués dans la communication et de l'électronique industrielle et partout où l'espace sur le circuit imprimé est critique.
