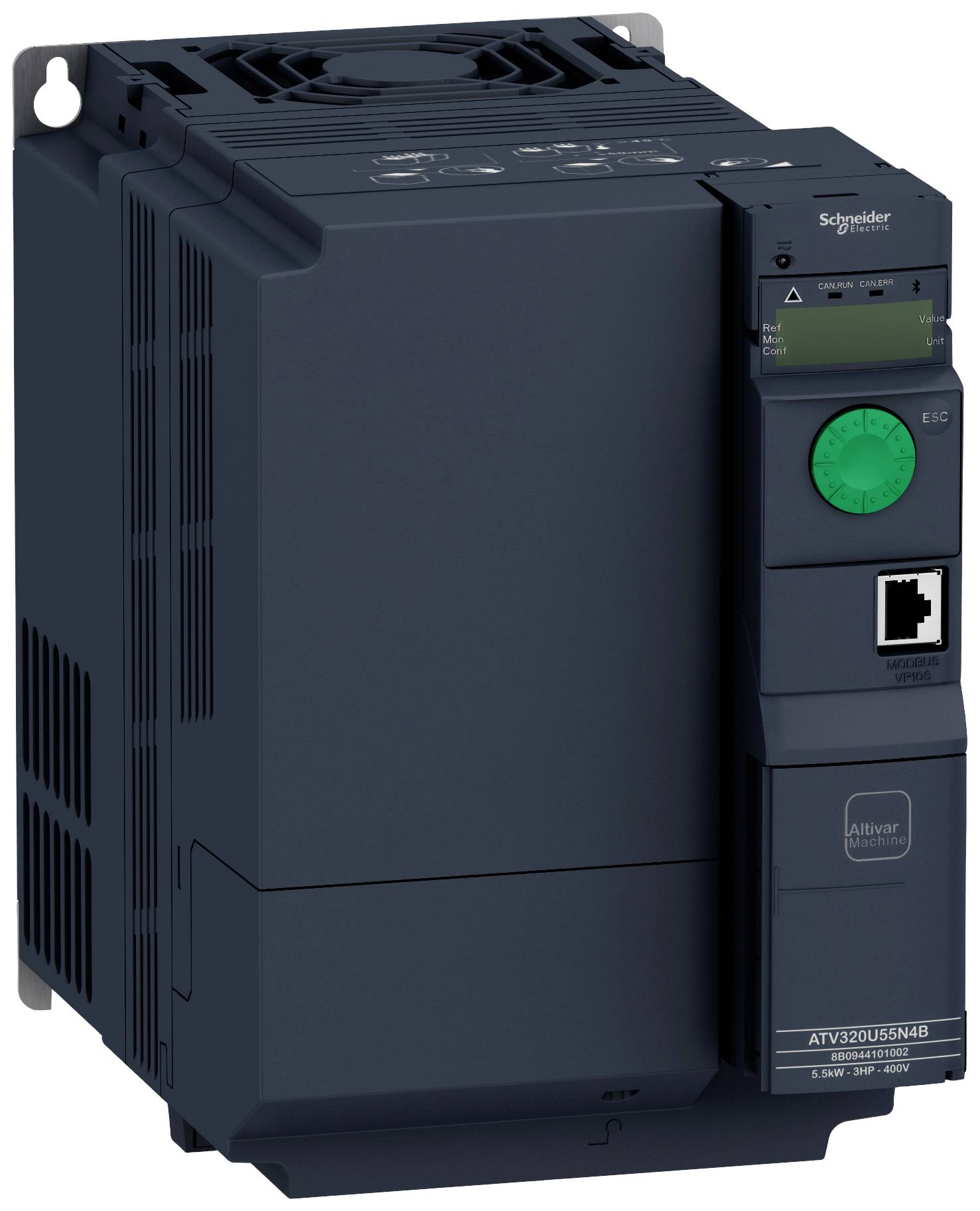

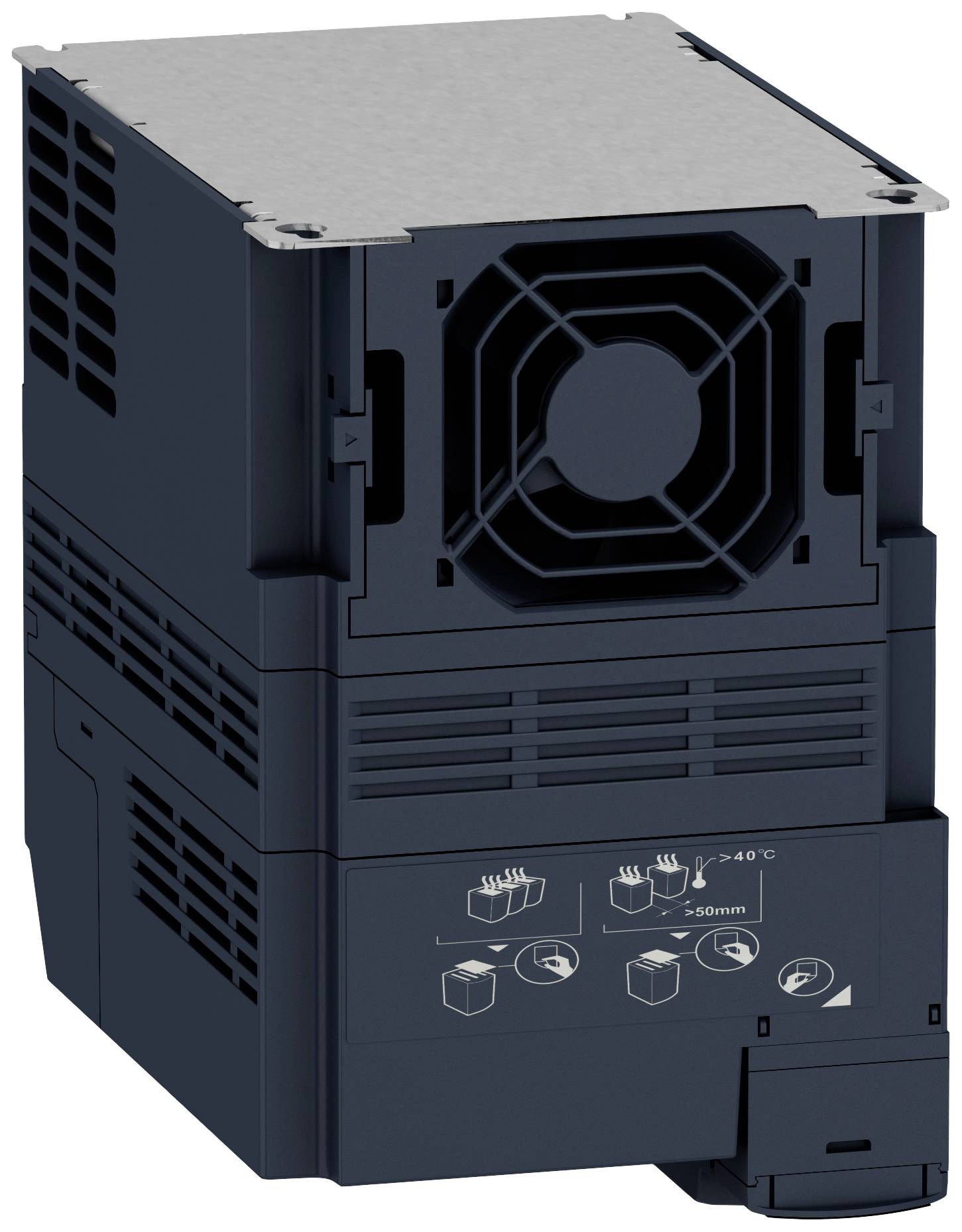

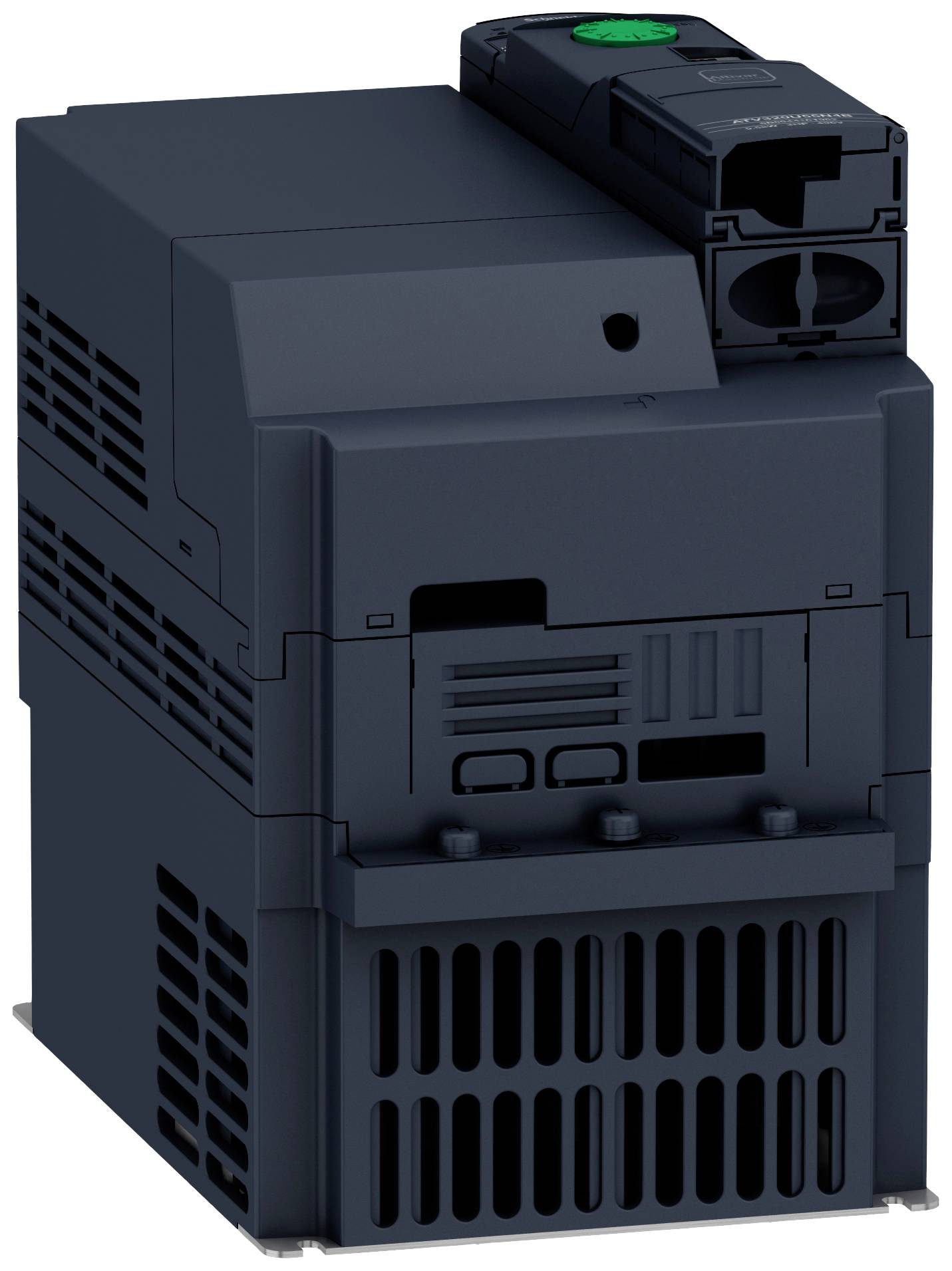

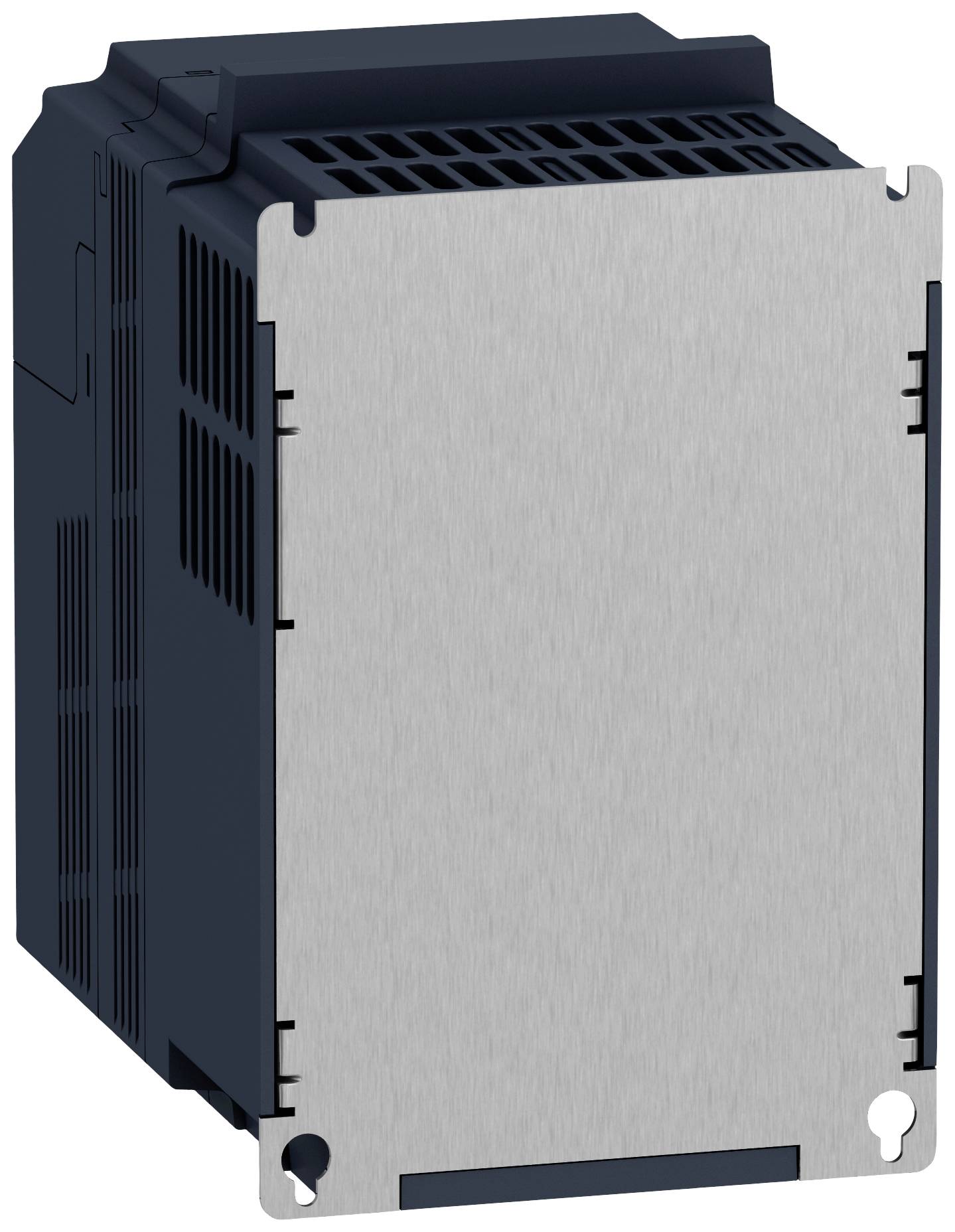

Convertisseur de fréquence Schneider Electric ATV320U55N4B 5.5 kW triphasé
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 037,50 €
3
2% = 25,32 €
1 012,18 €
5
3% = 35,37 €
1 002,13 €
10
4% = 42,12 €
995,38 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 037,50 € / unité(s))
1 037,50 €
HT
dont 0,71 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Puissance moteur (kW): 5,5 pour une surcharge élevée
- Fréquence de commutation: 4...16 kHz avec réduction de courant
- Tension d'alimentation 380...500 V -15...10 %
- Puissance apparente: 12,6 kVA à 500 V pour une surcharge élevée
- Courant de sortie permanent: 14,3 A à 4 kHz pour une surcharge élevée
- Courant transitoire maximum: 21,5 A pendant 60 s pour une surcharge élevée
- Profil de commande pour moteur asynchrone: Commande vecteur de flux sans capteur, standard
- Rapport tension/fréquence, 5 points
- Rapport tension/fréquence - Économie d'énergie, U/f quadratique
- Rapport tension/fréquence, 2 points
- Contrôle vectoriel de flux sans capteur - Economie d'énergie
- Type de produit
Convertisseur de fréquence
- Puissance de sortie (max.)
5.5 kW
- Fréquence (max.)
599 Hz
- Fréquence (min.)
0.1 Hz
- Réseau
triphasé
- Plage de fréquence
0.1 Hz - 599 Hz
- Courant nominal
20.4 A
- Profondeur
232 mm
- Hauteur
232 mm
- Largeur
150 mm
IP20
- Type
ATV320U55N4B
- Dim.
(l x H x P) 150 x 232 x 232 mm
- Référence fabricant
ATV320U55N4B
- Poids
5.51
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1667484 Convertisseur de fréquence Schneider Electric ATV320U55N4B 5.5 kW triphasé
Description
Deux facteurs de forme: book et compact, conçus pour une intégration aisée et économique au sein de diverses configurations et pour une installation à l'intérieur d'une armoire électrique ou du bâti des machines.
Connectivité avancée permettant l'intégration à la plupart des réseaux de communication Ethernet et série les plus courants, d'EtherNet IP à CANopen, complétant l'intégration avec les solutions MachineStruxure de Schneider Electric et facilitant la conformité à la norme PLCopen.
Commande précise et fiable des moteurs asynchrones et synchrones.
Conception robuste avec des cartes de circuits imprimés revêtues IEC 60721-3-3 classe 3C3 et 3S2 pour une disponibilité accrue des machines dans des environnements difficiles, impliquant par exemple des températures ambiantes pouvant atteindre 60 °C, sans nécessiter de refroidissement supplémentaire.
Fonctions exhaustives de sécurité intégrées avec, outre la fonction Safe Torque Off, quatre fonctions permettant une surveillance intégrale de la sécurité et destinées à simplifier la certification et la conformité des machines à la directive relative à la machinerie 2006/42/EC.
Connectivité avancée permettant l'intégration à la plupart des réseaux de communication Ethernet et série les plus courants, d'EtherNet IP à CANopen, complétant l'intégration avec les solutions MachineStruxure de Schneider Electric et facilitant la conformité à la norme PLCopen.
Commande précise et fiable des moteurs asynchrones et synchrones.
Conception robuste avec des cartes de circuits imprimés revêtues IEC 60721-3-3 classe 3C3 et 3S2 pour une disponibilité accrue des machines dans des environnements difficiles, impliquant par exemple des températures ambiantes pouvant atteindre 60 °C, sans nécessiter de refroidissement supplémentaire.
Fonctions exhaustives de sécurité intégrées avec, outre la fonction Safe Torque Off, quatre fonctions permettant une surveillance intégrale de la sécurité et destinées à simplifier la certification et la conformité des machines à la directive relative à la machinerie 2006/42/EC.
