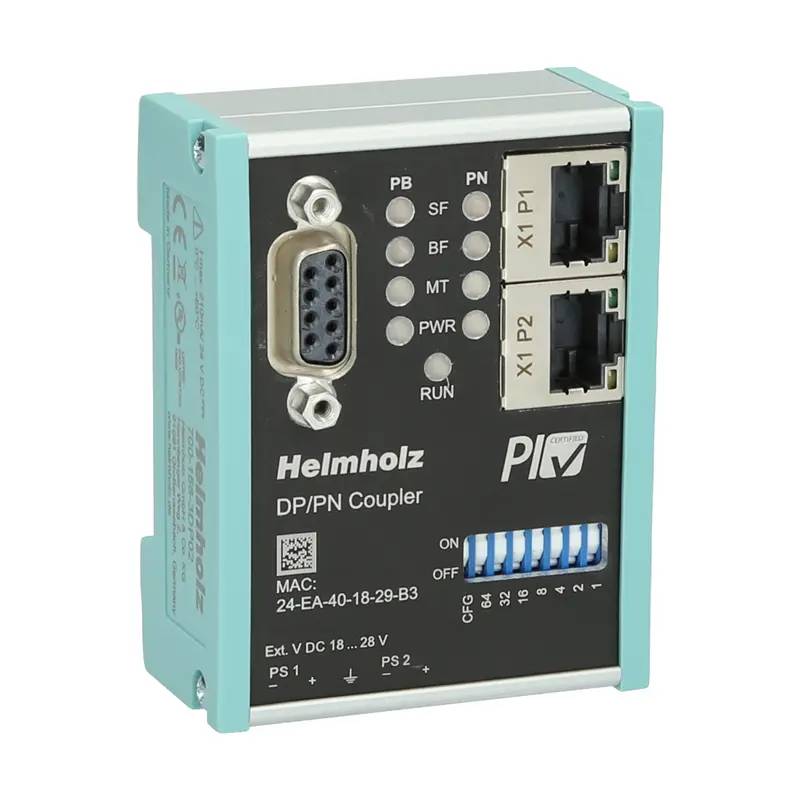

Coupleur PROFINET DP/PN Helmholz 700-158-3DP02
EAN :
Ref. fabricant :
Code produit :
5 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
530,00 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Plus que 5 pièce(s) en stock !
Droit de retour de 14 jours inclus
Caractéristiques techniques
- Vitesse de transfert LAN
100 MBit/s
- UKCA
oui
Description
Coupleur PROFINET DP/PN
Interfaces : PROFINET (X1) / PROFIBUS
Débit de transfert PROFINET : max. 100 Mbit/s full duplex
Débit de transfert PROFIBUS : max. 12 Mbit/s
Taille d'image E/S : max. 244 octets de données d'entrée/sortie
Nombre d'emplacements configurables : 16
Redondance du support (client MRP)/adressage automatique/exploration topologique (LLDP
DCP)/alarme de diagnostic/PROFINET conformité classe B
Raccordement : 2 x RJ45 (switch intégré)/prise femelle D-Sub 9
Affichage d'état : 9 LED
Tension d'alimentation : 18...30 V DC
Dimensions (L x H x P) : 84 x 76 x 35 mm
Le coupleur PROFINET DP/PN 700-158-3DP02 permet l'intégration de PROFIBUS à PROFINET et ainsi la transmission de données entre un contrôleur PROFINET et un maître PROFIBUS. La liaison s'effectue à l'aide d'un fichier GSD. Il est possible de transmettre jusqu'à 244 octets de données d'entrée et de sortie, et d'utiliser jusqu'à 16 emplacements. Parmi les fonctionnalités du coupleur PROFINET DP/PN 700-158-3DP02, on peut citer la redondance du support (client MRP), l'adressage automatique, l'exploration topologique (LLDP, DCP), l'alarme de diagnostic et la conformité PROFINET de classe B. Le raccordement de la passerelle avec une tension de 18 à 30 V DC s'effectue à l'aide de deux ports RJ45 pour PROFINET (X1) et une prise femelle D-Sub 9 pour PROFIBUS (X2).
