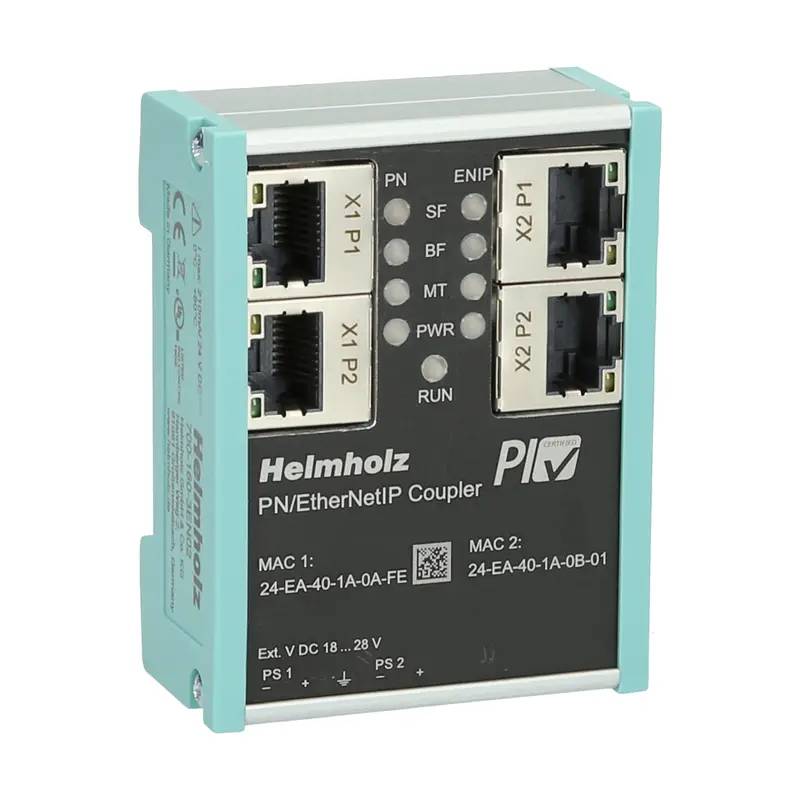

Coupleur PROFINET PN/EtherNetIP Helmholz 700-160-3EN02
EAN :
Ref. fabricant :
Code produit :
3 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
530,00 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Plus que 3 pièce(s) en stock !
Droit de retour de 14 jours inclus
Caractéristiques techniques
- Vitesse de transfert LAN
100 MBit/s
- Interfaces
RJ45
- Nombre de ports 10/100 Mo/s
4 x
- UKCA
oui
Description
Coupleur PROFINET PN/EtherNetIP
Interfaces : PROFINET (X1)/ PN/EtherNet/IP (X2)
Débit de transfert PROFINET : jusqu'à 100 Mbit/s full duplex
Débit de transfert EtherNet/IP : 10/100 Mbit/s full/half duplex
Taille d'image E/S : max. 1024 octets
Nombre d'emplacements configurables : 300
Redondance du support (client MRP)/adressage automatique/exploration topologique (LLDP
DCP)/alarme de diagnostic/PROFINET conformité classe B
Jusqu'à 3 modules d'entrée/sortie
Raccordement : 4 x RJ45 (switchs intégrés)
Affichage d'état : 9 LED
Tension d'alimentation : 18...30 V DC
Dimensions (L x H x P) : 84 x 76 x 35 mm
Le coupleur PROFINET PN/EtherNetIP 700-160-3EN02 permet l'intégration d'un réseau PROFINET et d'un réseau EtherNet/IP, et ainsi la transmission de données entre un contrôleur PROFINET et un API EtherNet/IP. Il est possible de transmettre jusqu'à 1024 octets de données d'entrée et de sortie, et d'utiliser jusqu'à 300 emplacements. Du côté du réseau EtherNet/IP, vous pouvez configurer jusqu'à trois modules d'entrée et sortie. Parmi les avantages du coupleur PROFINET PN/EtherNetIP 700-160-3EN02, on peut citer la redondance du support (client MRP), l'adressage automatique, l'exploration topologique (LLDP, DCP), l'alarme de diagnostic et la conformité PROFINET de classe B. Le raccordement de la passerelle avec une tension de 18 à 30 V DC s'effectue à l'aide de deux ports RJ45 par interface (X1 et X2).
