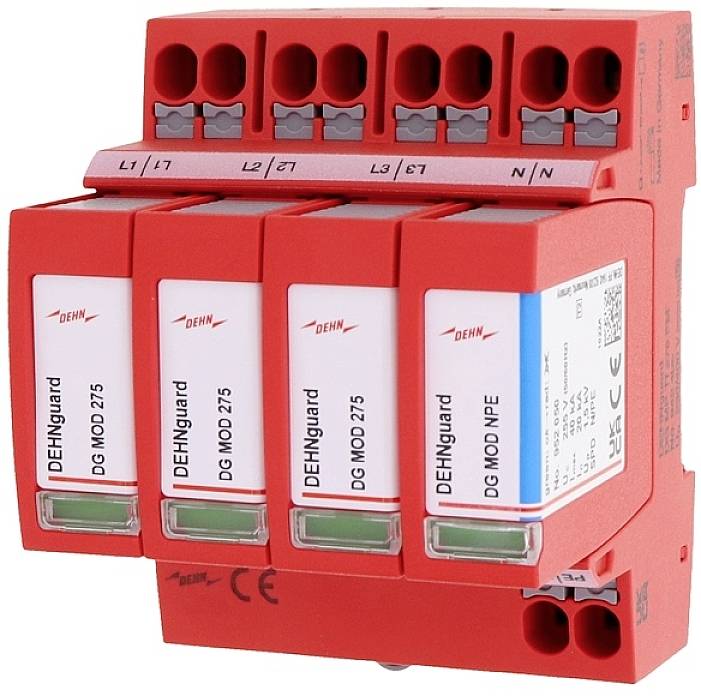

DEHN 942310 DG MP TT 275 Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Vente et expédition :
Nombre
Total (137,49 € / unité(s))
€
Plus que 1 pièce(s) en stock !
Caractéristiques techniques
- Effet de protection énergétique coordonné avec l'appareil final (≤ 10 m) type 2 + type 3Tension continue maximale : AC [L-PE] (UC) 275 V (50 / 60 Hz)Tension continue maximale : AC [N-PE] (UC) 255 V (50 / 60 Hz)Courant de fuite nominal : (8/20 μs) (in) 20 kACourant de charge nominal pour câblage en V : (IL) 40 ANiveau de protection [L-PE] / [N-PE] (UP) : ≤ 1,5 / ≤ 1,5 kVNiveau de protection [L-PE] / [N-PE] à 5 kA (UP) : ≤ 1,5 / ≤ 1,5 kVTemps de réponse (TA) : ≤ 100 nsFusible externe supplémentaire nécessaire : nonRésistance aux courts-circuits (ISCCR) : 25 kAeffMax. Protection contre les surintensités sur le réseau pour câblage en V : 40 A GGMax. Protection contre les surintensités sur le réseau en cas de câblage en dérivation(Connexion double 2 x 10 mm²) aucun :Tension TOV (UT) – caractéristique : 335 V / 5 sec. – RésistanceTension TOV (UT) – caractéristique : 440 V / 120 min. – RésistanceCourant de fuite : pas de courant de fuiteAffichage des fonctions/défauts : vert/rougeNombre de ports : 1Section de raccordement : (min.) 1,5 mmm² à un filSection de raccordement : (min.) 6 mm² à fils finsSection de raccordement : (max.) 10 mmmmm² à fil simple/finSection de raccordement : (min.) Avec embout de câble 1,5 mm²Section de raccordement : (max.) avec embout de câble 6 mmm²Section de raccordement : (max.) avec embout sans collier 10 mmm²Montage sur rail DIN 35 mm selon en 60715Matériau du boîtier : thermoplastique, couleur rouge, UL 94 V-0Emplacement de montage : intérieurDimensions de montage : 4 TE, DIN 43880Homologations KEMA et VDE.PUISSANCE DE COMMUTATION : AC 250 V / 0,5 APUISSANCE DE COMMUTATION : DC 250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
- Type de produit
Limiteur de surtension
- Protection anti-surtension pour
armoire de distribution
- Courant de fuite
20 kA
- Tension nominale
230 V/AC
400 V/AC
- Temps de réaction
≤ 25 ns
- Température de fonctionnement
-40 à +80 °C
IP20
- Référence fabricant
942310
- Couleur
rouge
- Normes
SPD selon en 61643-11 / ... IEC 61643-11 type 2 + type 3 / classe II + classe III

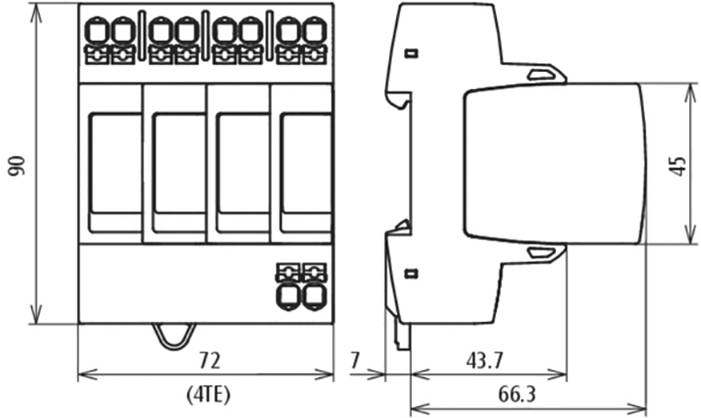

- Dim.
(l x H x P) 72 x 90 x 70 mm
- Largeur
72 mm
- Hauteur
90 mm
- Profondeur
70 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 2734571 DEHN 942310 DG MP TT 275 Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2734571 DEHN 942310 DG MP TT 275 Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1 pc(s)
Description

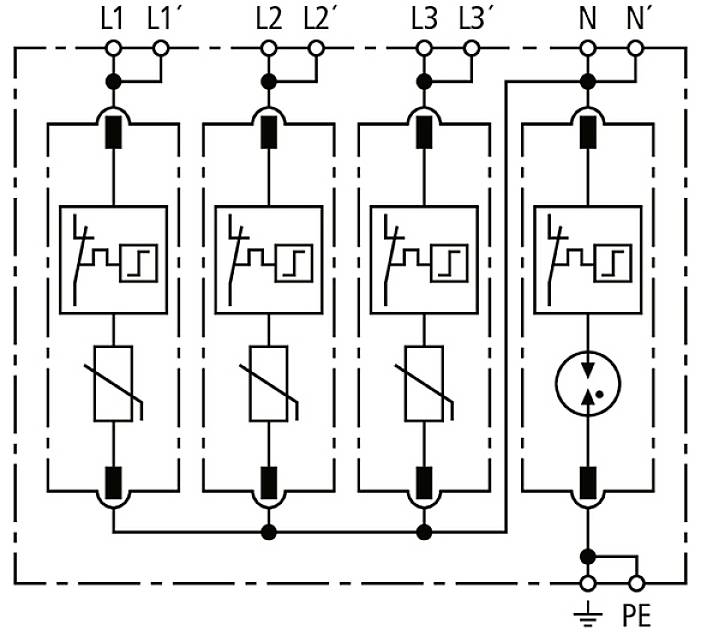

Eclateur de surtension modulaire pour systèmes TT et TN-S (circuit 3+1).· Unité complète prête à l'emploi composée d'une pièce de base et de modules de protection· Coordination énergétique au sein de la famille de produits Red/Line· Puissance de fuite élevée grâce à des varistances à oxyde de zinc/des ondes radio puissantes· Sécurité élevée de l'appareil grâce à la surveillance des conducteurs « contrôle thermo-dynamique »· Changement simple et sans outil du module de protection grâce au système de verrouillage du module avec bouton de déverrouillage du module· Testé contre les vibrations et les chocs conformément à la norme en 60068-2· Technique de raccordement Push-in »
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
