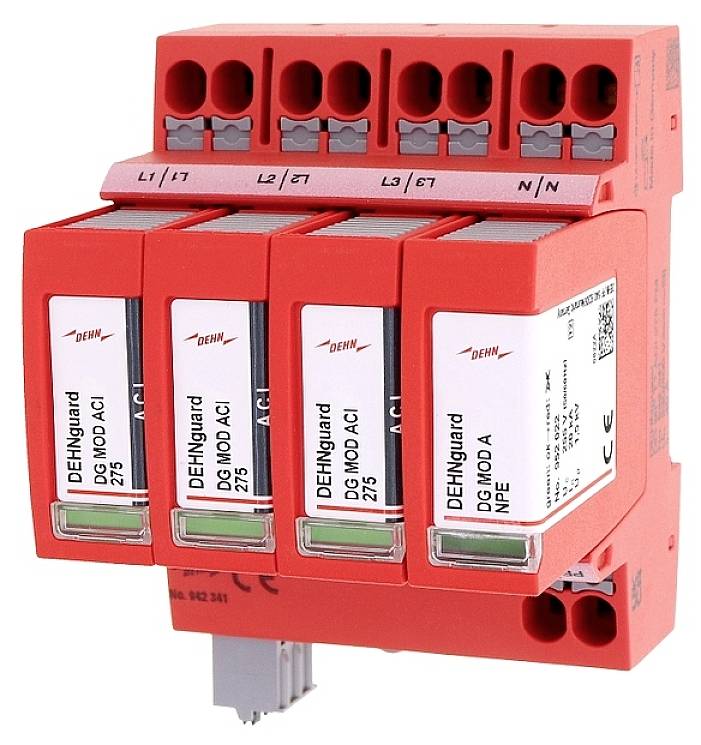

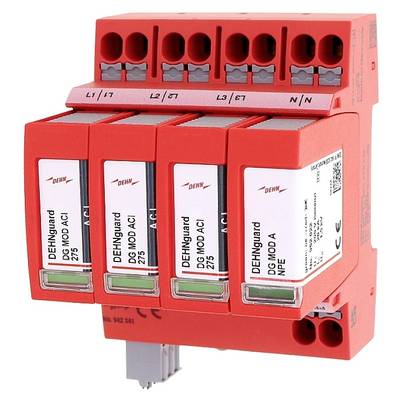

DEHN 942341 DG MP TT ACI 275 FM Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (415,83 € / unité(s))
415,83 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Effet de protection énergétique coordonné avec l'appareil final (≤ 10 m) type 2 + type 3Tension continue maximale : AC [L-PE] (UC) 275 V (50 / 60 Hz)Tension continue maximale : AC [N-PE] (UC) 255 V (50 / 60 Hz)Courant de fuite nominal : (8/20 μs) (in) 20 kACourant de charge nominal pour câblage en V : (IL) 40 ANiveau de protection [L-PE] / [N-PE] (UP) : ≤ 1,5 / ≤ 1,5 kVNiveau de protection [L-PE] / [N-PE] à 5 kA (UP) : ≤ 1,5 / ≤ 1,5 kVTemps de réponse (TA) : ≤ 100 nsFusible externe supplémentaire nécessaire : nonRésistance aux courts-circuits (ISCCR) : 25 kAeffMax. Protection contre les surintensités sur le réseau pour câblage en V : 40 A GGMax. Protection contre les surintensités sur le réseau en cas de câblage en dérivation(Connexion double 2 x 10 mm²) aucun :Tension TOV (UT) – caractéristique : 335 V / 5 sec. – RésistanceTension TOV (UT) – caractéristique : 440 V / 120 min. – RésistanceCourant de fuite : pas de courant de fuiteAffichage des fonctions/défauts : vert/rougeNombre de ports : 1Section de raccordement : (min.) 1,5 mmm² à un filSection de raccordement : (min.) 6 mm² à fils finsSection de raccordement : (max.) 10 mmmmm² à fil simple/finSection de raccordement : (min.) Avec embout de câble 1,5 mm²Section de raccordement : (max.) avec embout de câble 6 mmm²Section de raccordement : (max.) avec embout sans collier 10 mmm²Montage sur rail DIN 35 mm selon en 60715Matériau du boîtier : thermoplastique, couleur rouge, UL 94 V-0Emplacement de montage : intérieurDimensions de montage : 4 TE, DIN 43880Homologations KEMA et VDE.Contacts FM : contact inverseurPUISSANCE DE COMMUTATION : AC 250 V / 0,5 APUISSANCE DE COMMUTATION : DC 250 V / 0,1 A ; 125 V / 0,2 A ; 75 V / 0,5 A
- Type de produit
Limiteur de surtension
- Protection anti-surtension pour
armoire de distribution
- Courant de fuite
20 kA
- Tension nominale
230 V/AC
400 V/AC
- Temps de réaction
≤ 100 ns
- Température de fonctionnement
-40 à +80 °C
IP20
- Référence fabricant
942341
- Couleur
rouge
- Normes
SPD selon en 61643-11 / ... CEI 61643-11 type 2 / classe II
- Dim.
(l x H x P) 72 x 90 x 70 mm
- Largeur
72 mm
- Hauteur
90 mm
- Profondeur
70 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2734569 DEHN 942341 DG MP TT ACI 275 FM Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2734569 DEHN 942341 DG MP TT ACI 275 FM Limiteur de surtension Protection anti-surtension pour: armoire de distribution 20 kA 1
Description
Eclateur de surtension modulaire avec interruption de circuit avancée (ACI) pour systèmes TT et TN-S (circuit 3+1).· Nouvelle technologie « Advanced-circuit Interruption » (ACI) intégrée dans le module de protection, comprenant une combinaison interrupteur/alarme sans fil· Grâce à la technologie ACI, aucune pré-fusible externe n'est nécessaire· Petites sections de raccordement 6 mm2 (Cu) parfaitement suffisantes *)· Résistance TOV également fournie à 440 V (AC)· Haute disponibilité de l'installation, car de façon sélective, les fusibles de l'installation de 35 A GG sont disponibles· Entièrement exempt de fuites, car isolation galvanique grâce à l'unité de commutation ACI· Coordination énergétique au sein de la famille de produits Red/Line· Testé contre les vibrations et les chocs conformément à la norme en 60068-2· Technique de connexion Push-in*) le câblage de tous les conducteurs actifs doit être protégé contre la mise à la terre et les courts-circuits
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
