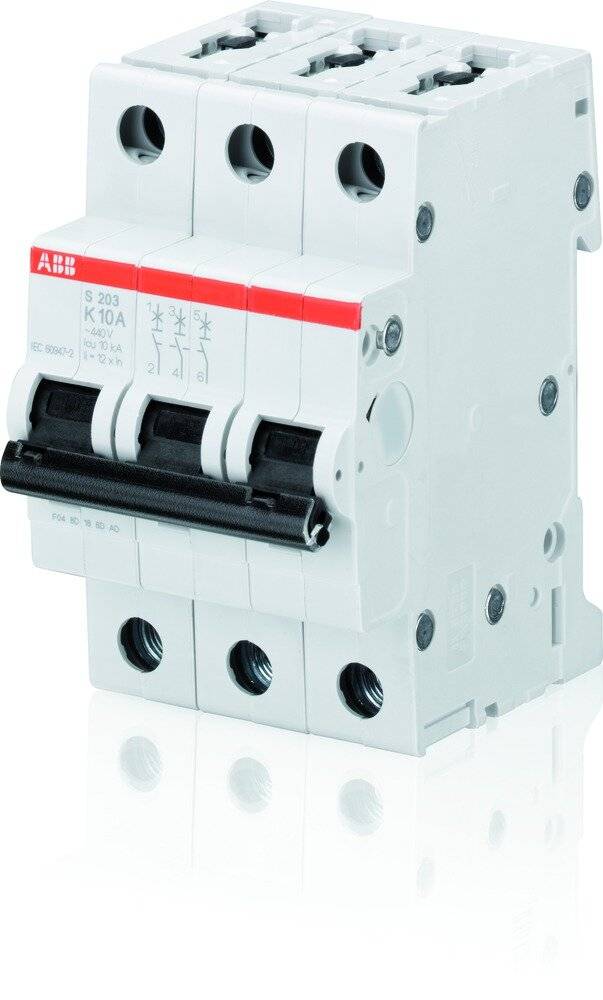

ABB 2CDS253001R0164 ABB Stotz S&J Disjoncteur
EAN :
Ref. fabricant :
Code produit :
Type de produit
Disjoncteur
Nombre de pôles
3
Fusion
C
Couleur
multicolore
Dim.
(l x P) 3 mm x 69 mm
Caractéristiques techniques
- Type de produit
Disjoncteur
- Nombre de pôles
3
- Fusion
C
- Couleur
multicolore
- Dim.
(l x P) 3 mm x 69 mm
- Contenu
1 pc(s)
- Largeur
3 mm
- Profondeur
69 mm
- Poids
0
AC
69 mm
16 A
400 V
50-60 MHz
C
440 V
3
3
3
3
FAUX
7.5 W
IP20
3
FAUX
0.75-35 mm²
0.75-25 mm²
-25-55 °C
FAUX
VRAI
3
6 kA
6 kA
20 kA
20 kA
4
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2327633 ABB 2CDS253001R0164 ABB Stotz S&J Disjoncteur
Description
Disjoncteur tripolaire modulaire 6kA courbe C 16A ABB - Gamme : S203
Retrouvez notre gamme complète de disjoncteur tripolaire ABB pour réseau électrique industriel ou domestique. Sélectionnez le disjoncteur tripolaire S203-C16 6KA ABB
Disjoncteur 3 pole courbe C ABB 352338 - Informations :
Ce disjoncteur 3 poles 380V ABB a un pouvoir de coupure de 6kA (6000A), les dimensions de chaque disjoncteur 3P triphasé ABB dans un coffret électrique sont de 52.5 mm de large, 88 mm de hauteur et 69 mm de profondeur.
Le disjoncteur tripolaire 400V ABB est de calibre 16A, l'emploi de disjoncteur tripolaire ABB de cette série convient aux circuits équipés d'appareillages électriques en courbe C.
Le disjoncteur triphasé sans neutre ABB convient pour un réseau distribuant une tension de 400V.
L'aménagement d'un disjoncteur triphase S203 ABB doit se réaliser à l'intérieur d'une armoire ou un tableau électrique directement sur un rail DIN.
Un disjoncteur 3 pole ABB permet l'insertion de trois fils électriques de phase, il est approprié aux équipements triphasés n'utilisant pas de neutre.
Le branchement du disjoncteur 3 poles ABB se réalise à l'aide de bornier à vis, chaque borne de raccordement du disjoncteur tripolaire ABB permet l'insertion d'un fil électrique rigide de section allant de 0.75 mm² à 35 mm² ou un fil souple de 0.75 mm² à 25 mm².
Une poignée métallique est présente sur chaque gâchette de disjoncteur 3P ABB, afin de renforcer le mécanisme ainsi que de simplifier le déclenchement ou l'enclenchement.
La sélection de disjoncteur tripolaire 400VABB est conforme aux normes NF et VDE, elle est également certifiée IEC/EN 60898-1 IEC/EN 60947-2
Disjoncteur tripolaire 6kA ABB - Caractéristiques :
Tension d'emploi : 400V
Calibre : Disjoncteur 380v 16a
Pouvoir de coupure : 6kA
Courbe : C
Fréquence assignée : 50 Hz
Nombre de pôles : 3P
Dimension LxHxP : 52.5x88x69 mm
Raccordement: A cage à vis
Section de raccordement fil souple : De 0.75 à 25 mm²
Section de raccordement fil souple : De 0.75 à 35 mm²
Dimension de dénudage : 12.5 mm
Domaine d'application : Domestique et tertiaire
Conforme aux norme : NF et VDE
Certification : IEC/EN 60898-1 et IEC/EN 60947-2
Dimension : 3 modules
Disjoncteur triphase S203 ABB - Description :
Le disjoncteur tripolaire courbe C ABB allie qualité et fonctionnalité, chaque disjoncteur trois poles ABB peut être employé pour plusieurs types d'application.
L'aménagement d'un disjoncteur trois pole ABB dans une installation électrique sert à interrompre une alimentation, afin de réaliser des travaux sur un circuit. Le disjoncteur 3P ABB permet principalement de protéger un circuit contre les courts-circuits.
L'utilisation d'un disjoncteur tripolaire S203 ABB est généralement réservée pour une installation tertiaire 400V.
Un interrupteur différentiel est recommandé en amont du disjoncteur 3 pole ABB, afin d'assurer la protection des utilisateurs.
Le certificat de conformité du disjoncteur tripolaire ABB est téléchargeable en PDF.
Retrouvez notre gamme complète de disjoncteur tripolaire ABB pour réseau électrique industriel ou domestique. Sélectionnez le disjoncteur tripolaire S203-C16 6KA ABB
Disjoncteur 3 pole courbe C ABB 352338 - Informations :
Ce disjoncteur 3 poles 380V ABB a un pouvoir de coupure de 6kA (6000A), les dimensions de chaque disjoncteur 3P triphasé ABB dans un coffret électrique sont de 52.5 mm de large, 88 mm de hauteur et 69 mm de profondeur.
Le disjoncteur tripolaire 400V ABB est de calibre 16A, l'emploi de disjoncteur tripolaire ABB de cette série convient aux circuits équipés d'appareillages électriques en courbe C.
Le disjoncteur triphasé sans neutre ABB convient pour un réseau distribuant une tension de 400V.
L'aménagement d'un disjoncteur triphase S203 ABB doit se réaliser à l'intérieur d'une armoire ou un tableau électrique directement sur un rail DIN.
Un disjoncteur 3 pole ABB permet l'insertion de trois fils électriques de phase, il est approprié aux équipements triphasés n'utilisant pas de neutre.
Le branchement du disjoncteur 3 poles ABB se réalise à l'aide de bornier à vis, chaque borne de raccordement du disjoncteur tripolaire ABB permet l'insertion d'un fil électrique rigide de section allant de 0.75 mm² à 35 mm² ou un fil souple de 0.75 mm² à 25 mm².
Une poignée métallique est présente sur chaque gâchette de disjoncteur 3P ABB, afin de renforcer le mécanisme ainsi que de simplifier le déclenchement ou l'enclenchement.
La sélection de disjoncteur tripolaire 400VABB est conforme aux normes NF et VDE, elle est également certifiée IEC/EN 60898-1 IEC/EN 60947-2
Disjoncteur tripolaire 6kA ABB - Caractéristiques :
Tension d'emploi : 400V
Calibre : Disjoncteur 380v 16a
Pouvoir de coupure : 6kA
Courbe : C
Fréquence assignée : 50 Hz
Nombre de pôles : 3P
Dimension LxHxP : 52.5x88x69 mm
Raccordement: A cage à vis
Section de raccordement fil souple : De 0.75 à 25 mm²
Section de raccordement fil souple : De 0.75 à 35 mm²
Dimension de dénudage : 12.5 mm
Domaine d'application : Domestique et tertiaire
Conforme aux norme : NF et VDE
Certification : IEC/EN 60898-1 et IEC/EN 60947-2
Dimension : 3 modules
Disjoncteur triphase S203 ABB - Description :
Le disjoncteur tripolaire courbe C ABB allie qualité et fonctionnalité, chaque disjoncteur trois poles ABB peut être employé pour plusieurs types d'application.
L'aménagement d'un disjoncteur trois pole ABB dans une installation électrique sert à interrompre une alimentation, afin de réaliser des travaux sur un circuit. Le disjoncteur 3P ABB permet principalement de protéger un circuit contre les courts-circuits.
L'utilisation d'un disjoncteur tripolaire S203 ABB est généralement réservée pour une installation tertiaire 400V.
Un interrupteur différentiel est recommandé en amont du disjoncteur 3 pole ABB, afin d'assurer la protection des utilisateurs.
Le certificat de conformité du disjoncteur tripolaire ABB est téléchargeable en PDF.
