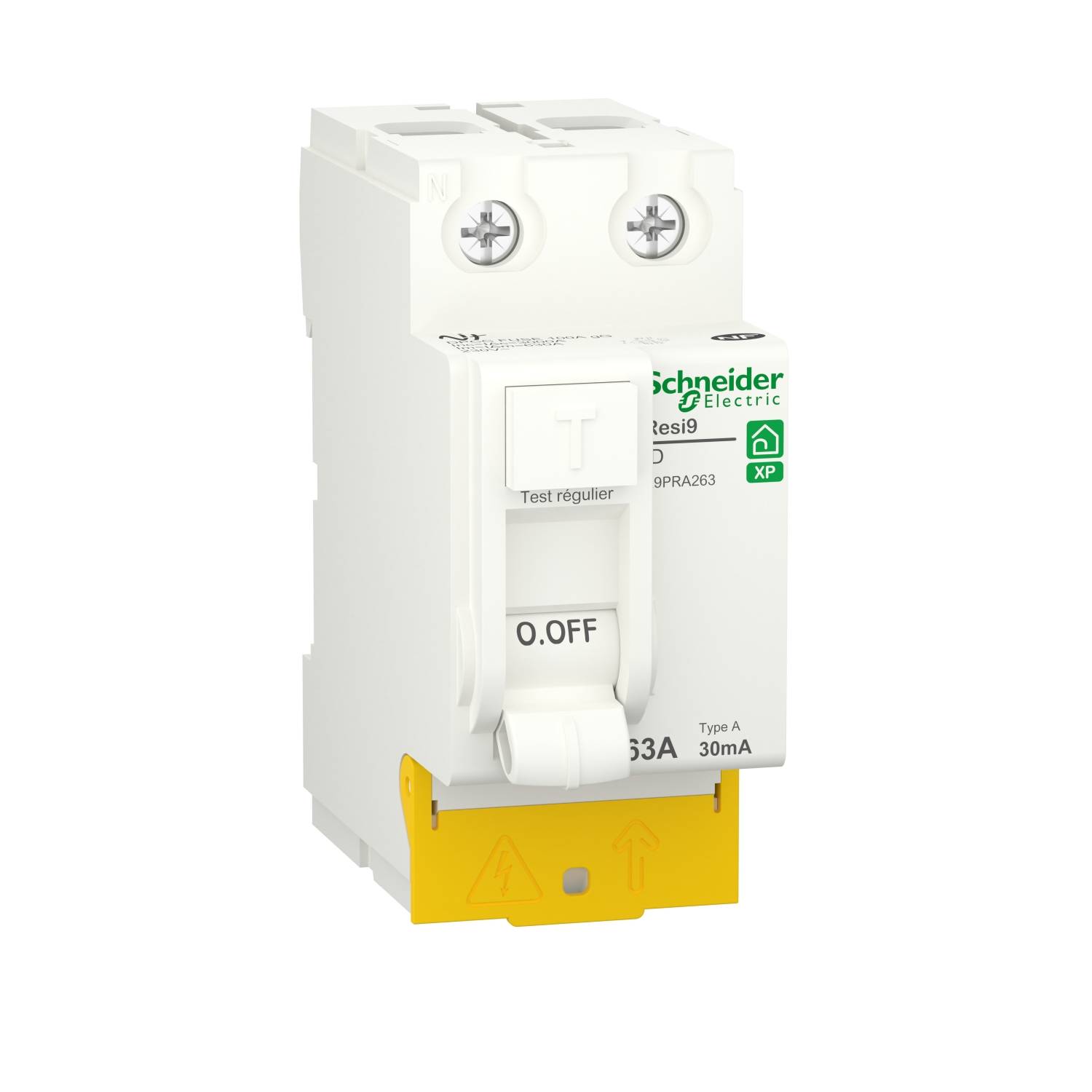

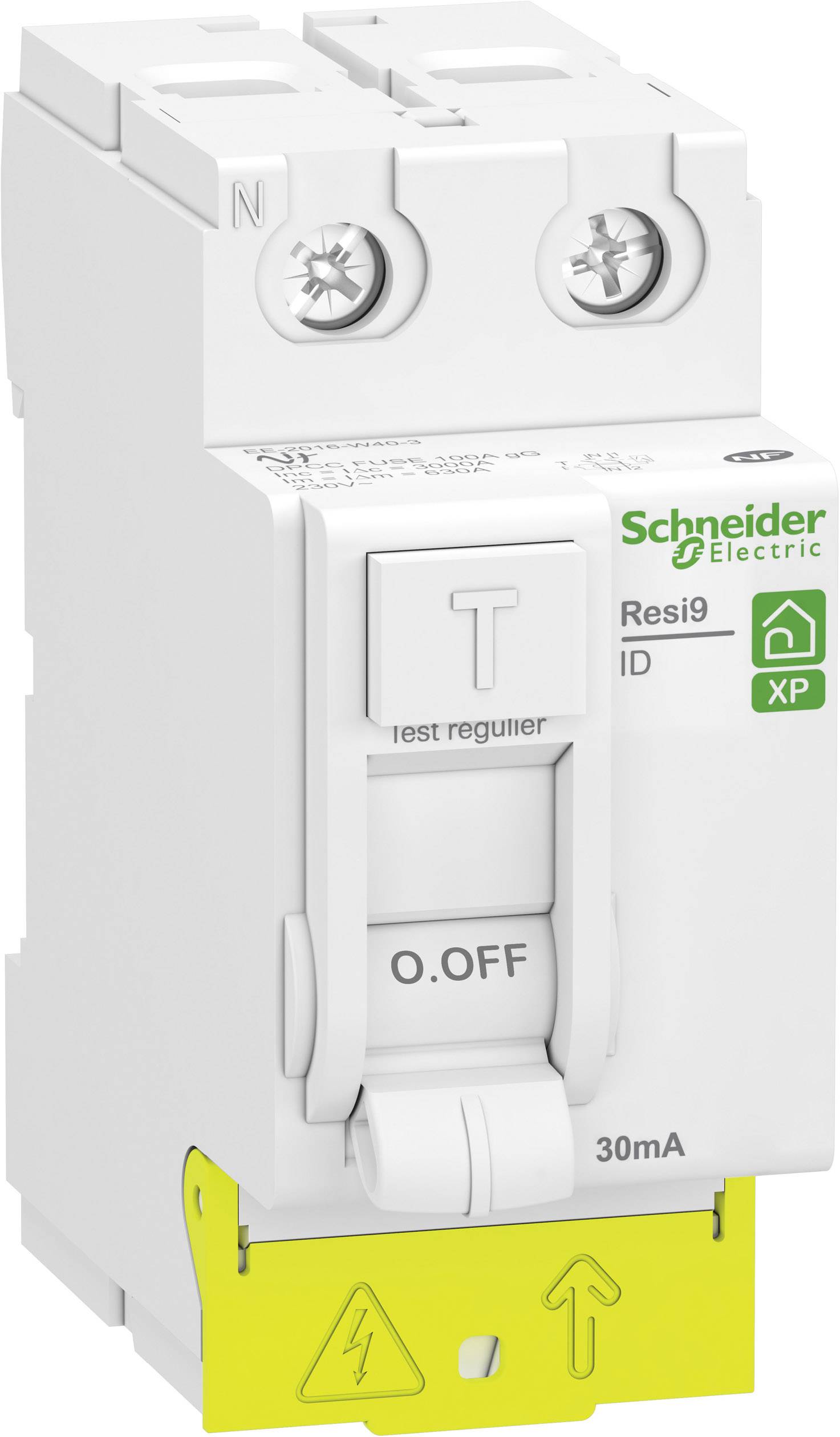

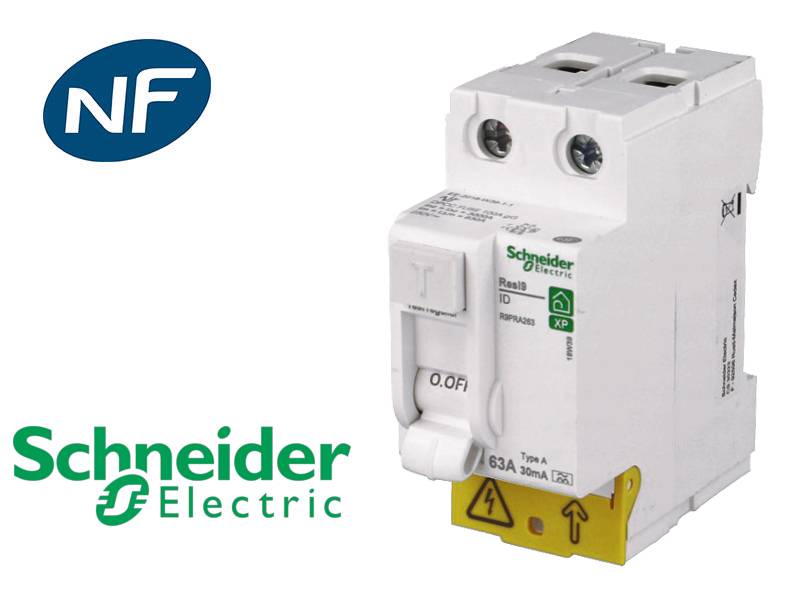

Interrupteur différentiel RESI9 30mA 2P peignable 2 x 63A Type A - SCHNEIDER ELECTRIC - R9PRA263
EAN :
Ref. fabricant :
Code produit :
Courant nominal - arrondi
30 A
Courant différentiel nominal
0.03 A
Nombre de pôles
2
Fusion
A
Type de produit
Interrupteur différentiel
Caractéristiques techniques
- Courant nominal
30 A
- Courant nominal - arrondi
30 A
- Contenu
1 pc(s)
- Courant différentiel nominal
0.03 A
- Tension nominale
230 V
- Nombre de pôles
2
- Fusion
A
- Type de produit
Interrupteur différentiel
Description
L'interrupteur différentiel RESI9 de Schneider Electric joue un rôle crucial en détectant les défaillances électriques sur le circuit d'installation d'un local. Son fonctionnement assure la fermeture et le sectionnement du circuit en cas de fuites de courant ou de défauts d'isolement dans le réseau, particulièrement adapté pour les réseaux en courant alternatif (CA). La position du pôle neutre est à gauche, assurant ainsi une configuration bien définie.
Doté d'une temporisation instantanée, cet interrupteur différentiel réagit rapidement aux variations de courant, garantissant une protection efficace contre les défauts électriques. La commande se fait par maneton, offrant ainsi une manipulation aisée et une intervention manuelle en cas de besoin. De plus, il est équipé d'une indication de tension, facilitant la surveillance du statut de l'interrupteur avec une indication on/off claire. Ce dispositif RESI9 représente une solution fiable pour assurer la sécurité électrique au sein de l'installation.
Caractéristiques techniques :
Position du pôle neutre : gauche
Temporisation : instantané
Pouvoir assigné de coupure et de fermeture : Im 500 A
Courant nominal de court-circuit conditionnel : Inc 3 kA
Fréquence du réseau : 50 Hz
Tension d'isolement : 440 V
Type de réseau : CA
Tension assignée de tenue aux chocs : 4 kV
Courant de pointe : 250 A
Type de commande : par maneton
Indication de tension : indication ON / OFF
Mode d'installation : encliquetable
Support de montage : rail DIN
Pas de 9 mm : 4
Couleur (RAL 9003) : blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Longueur de dénudage des fils : 15 mm pour haut ou bas connexion
Couple de serrage : 3,5 N.m haut ou bas
Degré de pollution : 2
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température ambiante de stockage : - 40...80 °C
Dimension (hauteur × largeur × profondeur) : 81 × 36 × 73 mm
Profondeur d'encastrement : 43,5 mm
Poids du produit : 180 g
Doté d'une temporisation instantanée, cet interrupteur différentiel réagit rapidement aux variations de courant, garantissant une protection efficace contre les défauts électriques. La commande se fait par maneton, offrant ainsi une manipulation aisée et une intervention manuelle en cas de besoin. De plus, il est équipé d'une indication de tension, facilitant la surveillance du statut de l'interrupteur avec une indication on/off claire. Ce dispositif RESI9 représente une solution fiable pour assurer la sécurité électrique au sein de l'installation.
Caractéristiques techniques :
Position du pôle neutre : gauche
Temporisation : instantané
Pouvoir assigné de coupure et de fermeture : Im 500 A
Courant nominal de court-circuit conditionnel : Inc 3 kA
Fréquence du réseau : 50 Hz
Tension d'isolement : 440 V
Type de réseau : CA
Tension assignée de tenue aux chocs : 4 kV
Courant de pointe : 250 A
Type de commande : par maneton
Indication de tension : indication ON / OFF
Mode d'installation : encliquetable
Support de montage : rail DIN
Pas de 9 mm : 4
Couleur (RAL 9003) : blanc
Endurance mécanique : 20000 cycles
Durée de vie électrique : 10000 cycles
Longueur de dénudage des fils : 15 mm pour haut ou bas connexion
Couple de serrage : 3,5 N.m haut ou bas
Degré de pollution : 2
Tropicalisation : 2
Humidité relative : 95 % à 55 °C
Température ambiante de stockage : - 40...80 °C
Dimension (hauteur × largeur × profondeur) : 81 × 36 × 73 mm
Profondeur d'encastrement : 43,5 mm
Poids du produit : 180 g
Modèle
- Gamme : Resi9
- Installation : par peigne XP
- Normes : EN/IEC 61008
- Raccordement : Arrivée bas (alimentation depuis bornier phase / neutre via bornes à cage pour câbles 35 mm² ou peignes verticaux) / Départ haut (vers peigne horizontal)
- Largeur : 4 pas de 9 mm
- Nombre de pôles : 1P + N
- Calibre : 63 A
- Sensibilité : 30 mA
- Fréquence : 50 Hz
- Type différentiel : Type A
- Tension : 230 V CA
- Position du pôle neutre : gauche
- Référence : R9PRA263.
