Doepke 09920118 Rail de phase DOEPKE EV-S G 3.6.120 Rail de phase multicolore 10 mm² 63 A 690 V 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Rail de phase
Tension nominale
690 V
Alim.
690 V
Couleur
multicolore
Section
10 mm²
Fiche technique (PDF)
Nombre
Total (3,99 € / unité(s))
3,99 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
La sélection optimale pour la quantité saisie est calculée automatiquement, incluant le prix (hors frais d'envoi) et le délai de livraison.
Points forts et détails

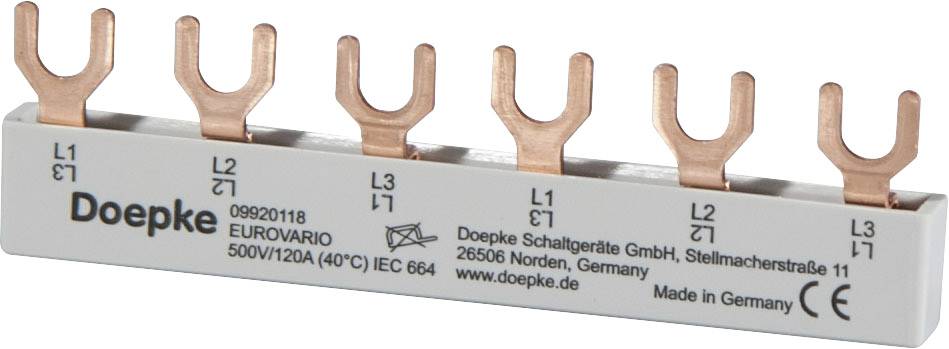

Rail de phase DOEPKE EV-S G 3.6.120
- Petite taille
- Gain de temps lors du câblage
Caractéristiques techniques
- Tension nominale
690 V
- Type de produit
Rail de phase
- Alim.
690 V
- Couleur
multicolore
- Section
10 mm²
- Nombre de pôles
3
- Dim.
(l x H x P) 104 x 9.5 x 28 mm
- Courant nominal
63 A
- Courant nominal - arrondi
63 A
- Nombre de divisions
6
- Contenu
1 pc(s)
- Largeur
104 mm
- Hauteur
9.5 mm
- Profondeur
28 mm
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 2136279 Doepke 09920118 Rail de phase DOEPKE EV-S G 3.6.120 Rail de phase multicolore 10 mm² 63 A 690 V 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2136279 Doepke 09920118 Rail de phase DOEPKE EV-S G 3.6.120 Rail de phase multicolore 10 mm² 63 A 690 V 1 pc(s)
Description
Ces composants pour le câblage des disjoncteurs dans les tableaux de distribution électrique industriels, commerciaux et privés réduisent considérablement l'effort d'installation. Les barres omnibus du système Eurovario sont adaptées au raccordement côté alimentation des disjoncteurs différentiels, des disjoncteurs miniatures et des combinaisons FI/LS sur la face inférieure des appareils. Les jeux de barres sont en forme de fourche et sont disponibles dans une grande variété de versions unipolaires ou quadripolaires (certaines avec de la place pour des contacts auxiliaires). La protection tactile EV-S BS couvre les connexions non utilisées. Caractéristiques : - Peut être utilisé pour connecter des disjoncteurs différentiels, des disjoncteurs miniatures et des combinaisons FI/LS - Grande variété de variantes - Design compact - Gain de temps important au câblage Type de montage : Les rails sont insérés dans les bornes supérieures ou inférieures des appareils à connecter. Domaines d'application : Les jeux de barres de cette série sont utilisés en liaison avec RCCB, MCB et RCBO dans l'alimentation électrique des bâtiments résidentiels et fonctionnels ainsi que des installations industrielles. Notes : Les rails de connexion EV-S G ANL (N gauche) ou EV-S G ANR (N droite) doivent être utilisés pour l'alimentation des disjoncteurs miniatures par le haut en combinaison avec les disjoncteurs différentiels Doepke.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
