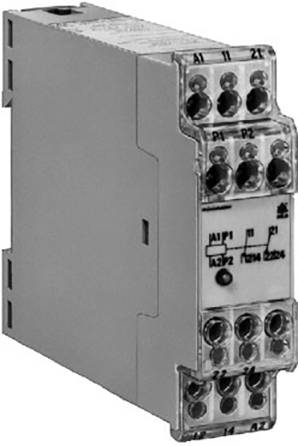

Photo non contractuelle
Dold Relais de protection moteur 24 V 1 inverseur (RT) 1 pc(s) MK9052.11 DC24V Surveillance de thermistance
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais de protection moteur
Fonctions
Surveillance de thermistance
Type de contact
1 inverseur (RT)
Tension de contact (max.)
230 V/AC
Courant de commutation (max.)
1 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
141,66 €
3
2% = 10,38 €
138,20 €
5
3% = 24,15 €
136,83 €
10
4% = 57,50 €
135,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (141,66 € / unité(s))
141,66 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Poids : 145 g
- Fixation rapide : rail DIN
- Boîtier : thermoplastique avec comportement V0 conforme à UL sujet 94
- Type de produit
Relais de protection moteur
- Type
MK9052.11 DC24V
- Fonctions
Surveillance de thermistance
- Tension de fonctionnement
24 V
- Spécificités
avec LED
- Type de contact
1 inverseur (RT)
- Tension de contact (max.)
230 V/AC
- Courant de commutation (max.)
1 A
- Durée de vie électrique
Selon AC 15 à 3 A, AC 230 V : 8 x 105 cycles de commutation IEC/en 60947-5-1
- Durée de vie mécanique
Durée de vie mécanique : > 20 x 106 cycles de commutation
- Connexion
borne à vis
- Température min.
-20 °C
- Température max.
+60 °C
IP20
IP40
- Largeur
22.5 mm
- Hauteur
82 mm
- Profondeur
99 mm
- Dim.
(l x H x P) 22.5 x 82 x 99 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2359272 Dold Relais de protection moteur 24 V 1 inverseur (RT) 1 pc(s) MK9052.11 DC24V Surveillance de thermistance
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359272 Dold Relais de protection moteur 24 V 1 inverseur (RT) 1 pc(s) MK9052.11 DC24V Surveillance de thermistance
Description
Le relais de protection moteur MK 9052 est utilisé pour éviter les surcharges thermiques du moteur. Des conducteurs à froid spéciaux (résistances PTC) sont utilisés comme sondes de température. Jusqu'à 6 sondes peuvent être branchées en série qui, lorsqu'une valeur de résistance fixe est atteinte, laissent tomber le relais de sortie du MK 9052. Une diode électroluminescente indique l'état de commutation. Le relais de protection du moteur fonctionne selon le principe du courant de repos et se surveille contre la rupture de câble elle-même Il convient de noter que lorsque le réseau est mis sous tension, la tension de phase est appliquée brièvement sur les bornes 12 et 22 jusqu'à ce que le relais de sortie ait été activé.
· Conforme à IEC/en 60947-8
· 1 entrée pour les thermistances ou les contacts bimétalles
· Détection de rupture de fil dans le circuit de sonde
· Principe du courant de repos (relais de sortie non activé en cas d'erreur)
· Largeur de construction 22,5 mm
Ce texte a été traduit par une machine.
· Conforme à IEC/en 60947-8
· 1 entrée pour les thermistances ou les contacts bimétalles
· Détection de rupture de fil dans le circuit de sonde
· Principe du courant de repos (relais de sortie non activé en cas d'erreur)
· Largeur de construction 22,5 mm
Ce texte a été traduit par une machine.
