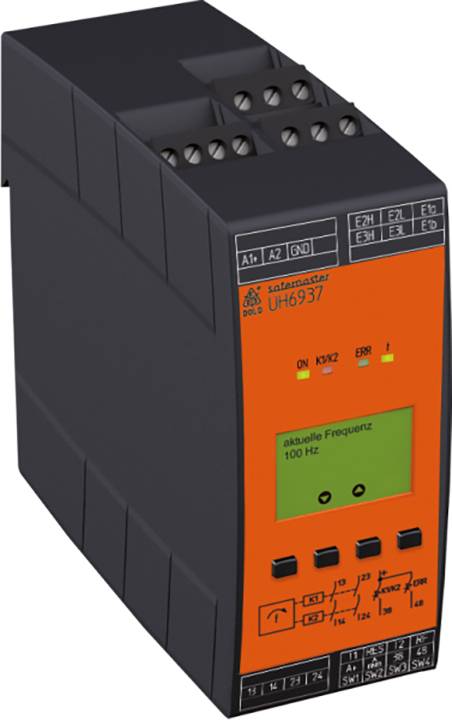

Dold UH6937.02PS/61 DC24V 0066820 Relais circuit de retour
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais circuit de retour
Tension de fonctionnement
24 V/DC
Type
UH6937.02PS/61 DC24V
Dim.
(L x l x H) 121 x 45 x 107 mm
Largeur
45 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
920,83 €
3
2% = 22,46 €
898,37 €
5
3% = 31,40 €
889,43 €
10
4% = 37,38 €
883,45 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (920,83 € / unité(s))
920,83 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Entrée de mesure de fréquence
- plage de tension
- E1A-E2L, E1b-E3L : AC 8... 280 V
- E1A-E2H, E1b-E3H : AC 16... 690 V
- (En fonction de la fréquence, voir courbe caractéristique)
- Fréquence d'entrée :
- Variante /0_ _ : < 700 Hz
- Variante /1_ _ : < 1200 Hz
- Isolation galvanique : entrée de mesure de fréquence pour la tension auxiliaire et les contacts de sortie
- Valeur de réponse (seuil de fréquence)
- Variante /0_ _ : réglable de 1 Hz... 600 Hz
- Variante /1_ _ : réglable de 1 Hz... 1000 Hz
- Fréquence d'horloge convertisseur de fréquence
- Variante /0_ _: ≥ 1 kHz
- Variante /1_ _: ≥ 2 kHz
- Précision de mesure : ± 2 %
- Stabilité du seuil réglé en cas de variation de la tension auxiliaire et de la température : < ± 1 %
- Hystérésis : réglable par 2... 10 % de la valeur de réponse réglée
- Tension auxiliaire UH (isolée galvaniquement à l'entrée de mesure) : DC 24 V.
- Le bloc d'alimentation doit répondre aux exigences de SELV / PELV
- Plage de tension : 0,8... 1,1 UH
- Consommation nominale : type. 3,2 W
- Protection de l'appareil : interne avec PTC
- Protection contre les surtensions : interne par VDR
- Durée d'enclenchement bouton de réinitialisation : > 1,2 s.
- Configuration des contacts : 2 contacts NO
- Type de contact : relais, guidage forcé
- Courant thermique Ith: 8 A (voir courbe limite de courant)
- POUVOIR DE COUPURE SELON AC 15 : 3 A / AC 230 V IEC/EN 60947-5-1
- SELON DC 13 : 2 A / DC 24 V IEC/EN 60947-5-1
- Selon DC 13 : 4 A / DC 24 V à 0,1 Hz
- Type
UH6937.02PS/61 DC24V
- Type de produit
Relais circuit de retour
- Tension de fonctionnement
24 V/DC
- Dim.
(L x l x H) 121 x 45 x 107 mm
- Largeur
45 mm
- Hauteur
107 mm
- Longueur
121 mm
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2359199 Dold UH6937.02PS/61 DC24V 0066820 Relais circuit de retour
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2359199 Dold UH6937.02PS/61 DC24V 0066820 Relais circuit de retour
Description
Le contrôleur de vitesse et de fréquence UH 6937 sert à la surveillance de la fréquence des tensions alternatives. Il est utilisé pour la surveillance de la fréquence de sortie des convertisseurs de fréquence ou également pour la surveillance de la fréquence de défaut des moteurs de vaporisateur à bague abrasive. Un autre domaine d'application est la surveillance des entraînements dans les installations de grue. L'écran frontal permet de régler facilement et confortablement les paramètres selon l'application et de les modifier à tout moment.
· correspond à
Niveau de performance (PL) e et catégorie 4 selon en ISO 13849-1
LIMITE D'EXIGENCE SIL (SIL CL) 3 · selon IEC/en 62061
Safety Integrity Level : SIL 3 · selon IEC/en 61508
Safety Integrity Level : SIL 3 · selon IEC/en 61511
· surveillance de la surtension, de la sous-fréquence ou de la fenêtre des tensions alternée monophasées ou triphasées
· écran frontal facile à utiliser
Pour un paramétrage pratique et piloté par menu
Pour affichage de la valeur de consigne et de la valeur réelle en Hz
· temps de réponse rapide grâce à la mesure de la durée de la fréquence d'entrée
· entrées de mesure universelles pour tensions AC de 8... 280 V pour surveillance monophasée et 16... 690 V pour surveillance monophasée et triphasée
· hystérésis réglable
· retard de déclenchement réglable de 0... 100 s
· temps de dérivation réglable de 0... 100 s
· délai d'alarme réglable de 0,1... 100 s
· mémorisation des alarmes ou réinitialisation automatique
· séparation galvanique entre l'entrée de mesure, la tension auxiliaire et les contacts de sortie
· structure à 2 canaux
· contacts de sortie guidés
· indicateurs LED et 2 sorties de signalisation à semi-conducteur
· largeur de construction 45 mm
· avec blocs de connexion enfichables pour un remplacement rapide de l'appareil
Ce texte a été traduit par une machine.
