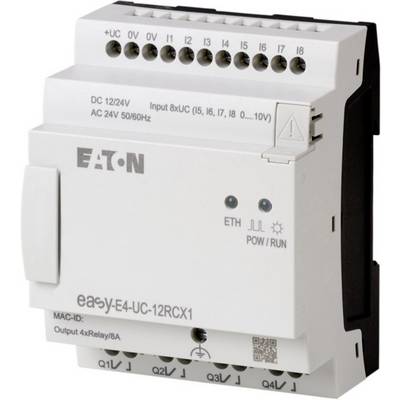

Eaton 197212 EASY-E4-UC-12RCX1 Module de commande 24 V DC/AC
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
145,83 €
3
2% = 3,56 €
142,27 €
5
3% = 4,98 €
140,85 €
10
4% = 5,92 €
139,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (145,83 € / unité(s))
145,83 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Position de montage: verticale
- Perturbations conduites (IEC/EN 61000-4-6): 10 V
- Poids: 0,192 kg
- Chute et culbute (IEC/EN 60068-2-31) [Hauteur de chute]: 50 mm
- Pression de l'air (service): 795 - 1080 hPa
- Tenue aux chocs (IEC/EN 60068-2-27) de forme demi-sinusoïdale, 15 g/11 ms : 18 chocs
- Puissance dissipée statique, dépendante du courant [Pvs]: 3 W
- Immunité aux champs électromagnétiques rayonnés aux fréquences radioélectriques (RFI), a IEC EN 61000-4-3 : 0,8 - 1,0 GHz: 101,4 - 2 GHz: 32,0 - 2,7 GHz: 1 V/m
- Protection d'un relais de sortie: Disjoncteur miniature B16 ou fusible 8 A à fusion lente (temporisé)
- Nombre d'interfaces matérielles Industrial Ethernet: 1
- Nombre d'autres interfaces matérielles: 1
- Nombre de sorties numériques: 4
- Résolution: 12 Bits (valeur 0 à 4095)
- Pouvoir de coupure DC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]: 200000
- Fréquence nominale: 50/60 Hz
- Tension assignée d'isolement [Ui]: 240 V/AC
- Vitesse de transmission: 10/100 Mbits/s
- Impédance d’entrée: 13.3 kΩ
- Entrées utilisables comme entrées analogiques: 4 (I5, I6, I7, I8)
- Pouvoir de fermeture DC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [manœuvres]: 200000
- Décharges électrostatiques (ESD) Décharge au contact: 6 kV
- Type de câble: CAT5
- Stockage [ϑ]: -40 - +70 °C
- Longueur de câble: ≦ 30, blindé M
- Charge des lampes à incandescence 1000 W sous 230/240 V AC [manœuvres]: 25000
- Ondulation résiduelle: ≦ 5 %
- Fréquence de commutation Charge inductive: 0.5 Hz
- Courant de commutation: 8 A
- Bornes à vis Longueur à dénuder: 6.5 mm
- Type de produit
Module de commande
- Référence fabricant
197212
- Type
EASY-E4-UC-12RCX1
- Nombre d’entrées analogiques max.
4
- Nombre de sorties analogiques max.
0
- Nombre d’entrées numériques max.
8
- Tension de fonctionnement min.
12 V/AC
- Tension de fonctionnement
12 - 24 V DC/AC
- Tension de fonctionnement max.
24 V DC/AC
- Tension de fonctionnement
24 V DC/AC
- Hauteur
90 mm
- Longueur
58 mm
- Largeur
71.5 mm
IP20
- Dim.
(L x l x H) 58 x 71.5 x 90 mm
- Montage
Fixation sur rail IEC/EN 60715, 35 mm ou fixation par vis à l'aide de pattes de montage ZB4-101-GF1
- Température ambiante max.
+55 °C
- Température ambiante min.
-25 °C
- Minuterie hebdo/annuelle
oui
- Poids
0.25
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 1954938 Eaton 197212 EASY-E4-UC-12RCX1 Module de commande 24 V DC/AC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1954938 Eaton 197212 EASY-E4-UC-12RCX1 Module de commande 24 V DC/AC
Description
Relais de commande, extensible, connectable en réseau (Ethernet), 12/24 V CC, 24 V CA, numérique : 8, dont analogique utilisable : 4, nombre de sorties : relais : 4, borne à vis
