Name: econ connect WS20SKVL Embase mâle Nombre total de pôles 20 Nbr de rangées 2 1 pc(s)
Brand: econ connect
SKU: 1303888
Availability: InStock

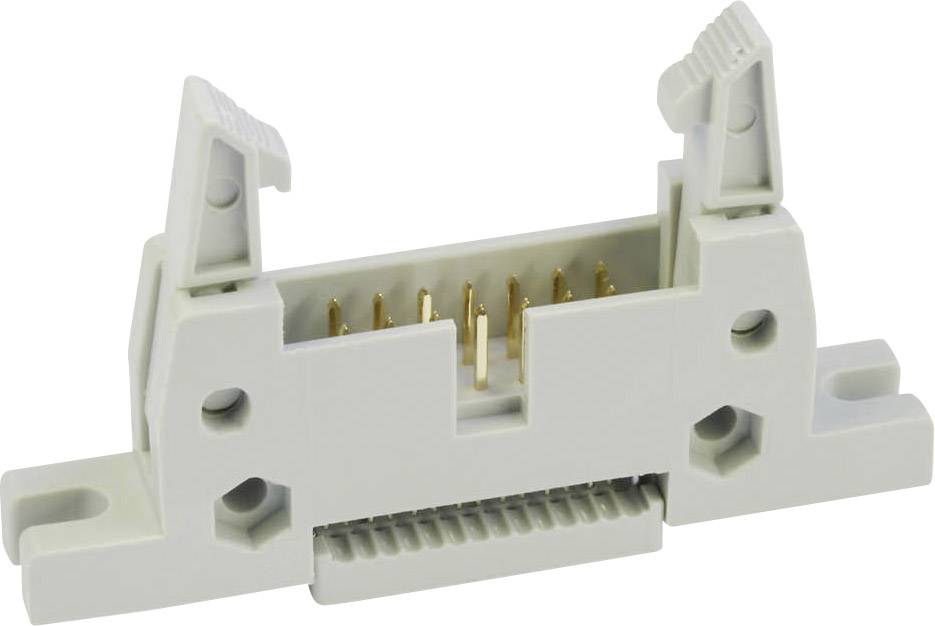

Un connecteur électrique gris avec des contacts dorés et deux clips de fixation pivotants.

Dessin technique d'un connecteur avec dimensions en millimètres. Présente des vues de face, de côté et de dessus avec espacements et annotations.

1/2

Photo non contractuelle

Type de produit

Embase mâle

Nombre total de pôles

Forme

Barrette mâle droite

Dimension grille

2.54 mm

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison le mar. 13 octobre

130 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (3,33 € / unité(s))

3,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Multiprise

Nbr de rangées 2
Contenu 1 pc(s)

Nos services :

Caractéristiques techniques

Type de produit: Embase mâle

Nombre total de pôles: 20

Forme: Barrette mâle droite

Spécificités: avec vis de verouillage

Sens d'enfichage: à la verticale par rapport à la platine

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Nombre de pôles par rangée: 10

Connexion: autodénudant

Couleur: gris clair

Matériau boîtier: PBT, UL94V-0

Référence fabricant: WS20SKVL

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Largeur: 44.7 mm

Hauteur: 30.2 mm

Longueur: 8.3 mm

Température max.: +105 °C

Température min.: -55 °C

Type: WS20SKVL

Résistance de contact: 30 mΩ

Dim.: (L x l x H) 8.3 x 44.7 x 30.2 mm

Résistance d'isolement: 5000 MΩ

Tension nominale: 1000 V/AC

Homologations: DIN 41651

Nombre de pôles: 20

Conforme à la norme RoHS: oui

Revêtement du contact: doré

INOM: 3 A

Pôle(s): 20

Gamme de température: -40 - +105 °C
