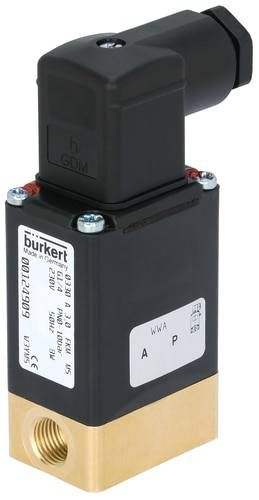

Électrovanne à armature battante Bürkert 65660 230 V G 1/4 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
158,33 €
3
2% = 3,87 €
154,46 €
5
3% = 5,40 €
152,93 €
10
4% = 6,43 €
151,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (158,33 € / unité(s))
158,33 €
HT
dont 0,11 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Électrovanne à armature battante
- Vanne séparée à action directe, pour un usage multimédia jusqu'à un diamètre nominal DN 5 ; technique d'ancrage rabattable sans entretien ; système d'bobines à vis sans vibration, à blocage ; commande manuelle robuste et facile à utiliser ; versions protégées contre les explosions
Caractéristiques techniques
- Type d'entraînement : ancrage rabattable
- Principe de fonctionnement de la soupape principale : soupape de siège
- Fonction de commutation : on/off
- Séparation des médias : oui
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Flux : sur le siège
- Pression nominale max. (Liquide) : 10 bar
- Siège de soupape matériau : laiton
- Tension alternative : oui
- Puissance nominale : 8 W
- Type de bobine : vissé sur bloc
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Temps de commutation ouvert : 8 ms - 15 ms.
- Temps de commutation de fermeture : 8 ms - 15 ms.
- Montage de la vanne : vanne complète
- Puissance d'enclenchement : 30 va
- Tension fréquence : 50 Hz
- Fonction vanne commande manuelle matériau : PA (polyamide)
- Fonction de soupape commande manuelle verrouillage : oui
- Température surface max. : 150 °C.
- Raccordement électrique matériau : laiton
- Fixation type : vis métriques
- Type de produit
Électrovanne à armature battante
- Tension de fonctionnement
230 V
- Pression de service (max.)
10 bar
- Matériau du boîtier
laiton
- Raccord
G 1/4
- Milieu d'utilisation
Liquide
- Plage de température des médias
0 à +80 °C
- Référence fabricant
65660
- Pression de service (min.)
0 bar
- Activation/déclenchement
Commande manuelle ; bouton-poussoir
- Matériau isolant
NBR
- Poids
0.47 kg
- Température max. des médias
+80 °C
- Température min. des médias
0 °C
- Largeur nominale
3 mm
- Longueur
46 mm
- Valeur QNn
195 l/min
IP65
- Température ambiante max.
+55 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
0.18
Documents et téléchargements
Fiche technique
Fiche technique 2350737 Électrovanne à armature battante Bürkert 65660 230 V G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2350737 Électrovanne à armature battante Bürkert 65660 230 V G 1/4 1 pc(s)
Description
La soupape 0330 est une soupape d'ancrage rabattable à commande directe et séparée du fluide. Il est disponible en versions 3/2 et 2/2 voies. En version 3/2, il peut être utilisé comme distributeur ou vanne de mélange. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Le boîtier est complété par de l'acier inoxydable (316L), du PVDF et du polypropylène. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Comme le système de bobine est séparé du Medium par une membrane, la valve est particulièrement adaptée aux milieux critiques tels que les acides agressifs et les alcalis. Pour la mise en service et le contrôle, le 0330 est équipé d'une commande manuelle. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique ou en version à impulsion. L'état de commutation peut être effectué par un retour de position sous forme de signal binaire ou NAMUR. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A, les vannes répondent à la norme IP65/67, en combinaison avec un boîtier en acier inoxydable ou en plastique NEMA 4X.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Avec prise d'appareil
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
