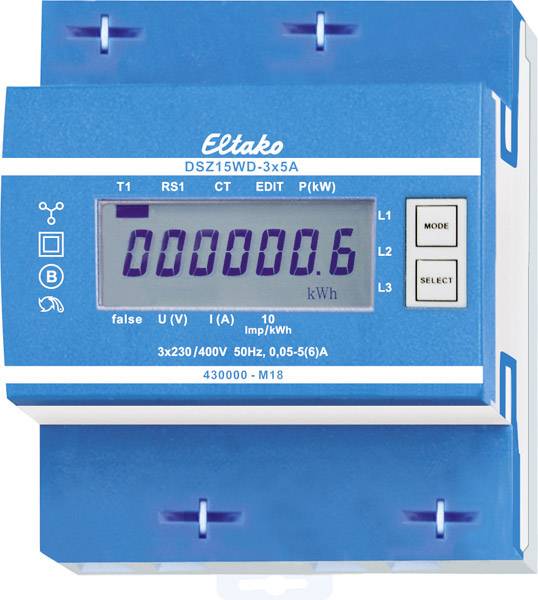

Eltako DSZ15WD-3x5A MID 28305015 Compteur triphasé avec raccordement sur transformateur numérique 5 A conformité MID: ou

Seuls les compteurs avec mémoire sont autorisés pour la facturation de l'électricité conformément au paragraphe 25 de la loi allemande sur l'étalonnage. Le non-respect de cette consigne est une infraction à l'article 19. Compteur de courant triphasé avec rapport de convertisseur réglable et MID. Courant maximal 3x5A, perte en veille seulement 0,5 watt par chemin. Appareil de montage en série pour montage sur rail DIN-en 60715 TH35. 4 unités de séparation = 70 mm de large, 58 mm de profondeur. Classe de précision B (1%). Avec interface S0. Ce compteur de courant triphasé mesure l'énergie active en fonction des courants qui passent par les convertisseurs. La consommation propre de seulement 0,5 watt de puissance active par chemin n'est pas mesurée et n'est pas affichée. Il est possible de raccorder 1, 2 ou 3 convertisseurs avec courants secondaires jusqu'à 5 A. Le courant de démarrage est de 10 ma. Le connecteur N doit être présent. L'écran LCD 7 segments peut être lu deux fois en deux semaines, même sans alimentation. La référence de puissance est indiquée par une barre clignotante 10 fois par kWh sur l'écran. À droite de l'écran se trouvent les touches MODE et SELECT qui permettent de faire défiler le menu conformément au mode d'emploi. Le rétroéclairage s'allume d'abord. L'énergie active totale, l'énergie active de la mémoire réinitialisable ainsi que les valeurs instantanées de la puissance, de la tension et du courant peuvent ensuite être affichées par conducteur externe. De plus, le rapport du convertisseur peut être réglé. A l'usine, il est réglé avec 5:5 et verrouillé avec un pont sur les bornes de raccordement marquées PAR UN CAVALIER. Le rapport de convertisseur est adapté au convertisseur installé en retirant le pont et en le réadaptant conformément au mode d'emploi. Ensuite, il se verrouille à nouveau avec le pont. Les rapports de convertisseur 5:5, 50:5, 100:5, 150:5, 200:5, 250:5, 300:5, 400:5, 500:5, 600:5, 750:5, 1000:5, 1250:5 et 1500:5 sont réglables. Message d'erreur (faux) : en cas d'absence de conducteur extérieur ou de mauvaise direction de courant, « faux ? Et le conducteur extérieur correspondant s'affiche à l'écran. Attention ! Avant de travailler sur les transformateurs de courant, désactiver les voies de tension du compteur.

Ce texte a été traduit par une machine.
