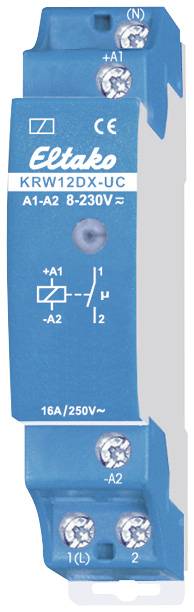

Eltako KRW12DX-UC Relais à bascule 230 V 16 A 1 NO (T) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais à bascule
Type de contact
1 NO (T)
Tension nominale
230 V
Courant de commutation (max.)
16 A
Type
KRW12DX-UC
Fiche technique (PDF)
Nombre
Total (51,66 € / unité(s))
51,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Relais à bascule
- Type
KRW12DX-UC
- Couleur
multicolore
- Type de contact
1 NO (T)
- Tension nominale
230 V
- Courant de commutation (max.)
16 A
- Contenu
1 pc(s)
DIN rail
Partially electronic
58 mm
16 A
1
12-230 V
AC/DC
50-50 Hz
4 A
2000 W
1000 VA
1000 VA
500 VA
0
1
0
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2637144 Eltako KRW12DX-UC Relais à bascule 230 V 16 A 1 NO (T) 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2637144 Eltako KRW12DX-UC Relais à bascule 230 V 16 A 1 NO (T) 1 pc(s)
Description
1 contact NO sans potentiel 16A/250V AC avec contact d'avance en tungstène, max. Courant d'appel 500A/2ms. Lampes LED 230 V jusqu'à 600 W, ampoules à incandescence 3300W. Pas de perte en veille. Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 1 unité modulaire = 18 mm de large, 58 mm de profondeur La technologie hybride la plus moderne combine les avantages d'une commande électronique sans usure avec la puissance élevée des relais spéciaux. Grâce à la technologie brevetée Eltako Duplex (DX), les contacts normalement libres de potentiel lors de la commutation de la tension alternative 230 V peuvent toujours passer 50 Hz au passage à zéro et donc réduire considérablement l'usure. Pour ce faire, il suffit de brancher le conducteur N sur la borne (N) et L sur 1 (L). Ainsi, une perte en veille de seulement 0,1 watt est obtenue. Si le contact est utilisé pour commander des appareils de commutation qui ne commutent pas même au passage à zéro, il ne doit pas être branché (N), sinon le câble de fermeture supplémentaire provoque le contraire. Tension de commande universelle 8..230V UC. Faible bruit de commutation. Indicateur de commande avec diode électroluminescente. En utilisant un relais bistable, il n'y a pas de puissance dissipée de bobine et pas de chauffage, même en l'état activé. Le contact de relais peut être ouvert ou fermé lors de la mise en service et se synchronise lorsqu'on l'actionne pour la prmeière fois. Ce relais n'est pas adapté pour la rétroaction avec la tension de commutation d'un interrupteur à gradation. Utilisez uniquement les relais ESR12DDX-UC, ESR12NP-230V+UC ou ESR61NP-230V+UC. L'électronique ne dispose pas de sa propre alimentation et n'a donc pas de perte de veille. Ce n'est qu'à la fermeture du contact de commande que le microcontrôleur est activé, qui commute le relais bistable dans la bonne direction. Lorsque le contact de commande est ouvert ou que la tension de commande diminue, il est remis en marche.
