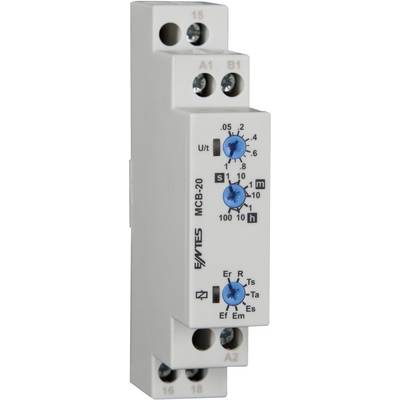

ENTES 101578 MCB-20 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.05 s - 100 h 1 inverseur (RT) Piece
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais temporisé
Modèle
multifonction
Fonctions
Temporisé à la mise sous tension
Temporisé à la mise sous tension avec entrée de commande
Temporisation à la coupure
Temporisation à la coupure avec entrée de commande
Clignotant symétrique
Entrée de déclenchement
Impulsion unique, front montant avec entrée de commande
Impulsion unique, front descendant avec entrée de commande
Tension de fonctionnement min.
24 V/DC
24 V/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
56,66 €
3
3% = 4,71 €
55,09 €
5
4% = 11,00 €
54,46 €
10
5% = 26,20 €
54,04 €
25
5% = 77,25 €
53,57 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (56,66 € / unité(s))
56,66 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Relais temporisé multifonction MCB
- Tension de fonctionnement de 24 - 240 V/AC/DC
- Temporisation : 0,05 s - 100 h
- Temporisation à l'enclenchement
- Temporisation à l'enclenchement avec entrée de commande
- Désenclenchement temporisé avec entrée de commande
- Clignotant symétrique
- entrée déclencheur
- Impulsion simple, bords montants avec entrée de commande
- Impulsion simple, bords descendants avec entrée de commande
- 1 sortie relais 8 A
Caractéristiques techniques
- Fréquence de fonctionnement: Un ±20 % AC/ Un ±10 % DC
- Erreur de répétition : ±5 ms
- Délai de réinitialisation : 100 ms
- Type de connexion : monophasé, 2 conducteurs
- Type d'emballage
Piece
- Type de produit
Relais temporisé
- Type
MCB-20
- Modèle
multifonction
- Connexion
borne à vis
- Fonctions
Temporisé à la mise sous tension
Temporisé à la mise sous tension avec entrée de commande
Temporisation à la coupure
Temporisation à la coupure avec entrée de commande
Clignotant symétrique
Entrée de déclenchement
Impulsion unique, front montant avec entrée de commande
Impulsion unique, front descendant avec entrée de commande
- Tension de fonctionnement min.
24 V/DC
24 V/AC
- Tension de fonctionnement max.
240 V/DC
240 V/AC
- Tension de fonctionnement
24, 24 - 240, 240 V/DC, V/AC
- Type de contact
1 inverseur (RT)
- Tension de contact (max.)
230 V/AC
- Courant de commutation (max.)
8 A
- Puissance de coupure max.
2000 VA
- Plage temporelle (min.)
0.05 s
- Plage temporelle (max.)
100 h
- Plage(s) de temporisation
1 s
10 s
1 min
10 min
1 h
10 h
100 h
- Température min.
-5 °C
- Température max.
+50 °C
IP40
- Largeur
17.5 mm
- Hauteur
87 mm
- Profondeur
60 mm
- Dim.
(l x H x P) 17.5 x 87 x 60 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 507146 ENTES 101578 MCB-20 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.05 s - 100 h 1 inverseur (RT) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 507146 ENTES 101578 MCB-20 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.05 s - 100 h 1 inverseur (RT) Piece
Description
Relais temporisé multifonction pour plages de temporisation de 0,05 secondes jusqu'à 100 heures.
Modèle
- Retard de déclenchement
- Retard à l'enclenchement avec entrée de commande
- Délai de désactivation :
- Désenclenchement temporisé avec entrée de commande
- Clignotant symétrique
- entrée déclencheur
- Impulsion simple, bords montants avec entrée de commande
- Impulsion simple, bords descendants avec entrée de commande.
