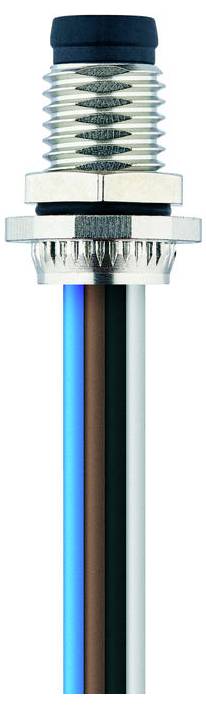

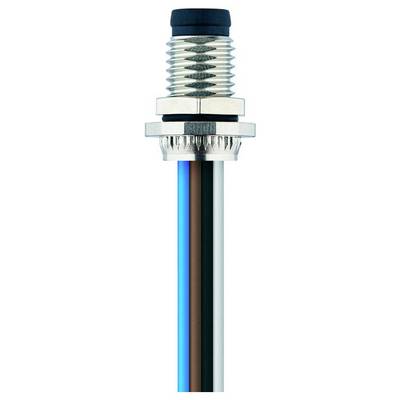

Escha 8071422 Connecteur à bride M8 embase mâle 0.2 m Nombre de pôles: 4 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur à bride
Forme
embase mâle
Coté A
M8 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
11,66 €
3
5% = 0,64 €
11,02 €
5
8% = 0,90 €
10,76 €
10
9% = 1,08 €
10,58 €
25
11% = 1,27 €
10,39 €
50
13% = 1,48 €
10,18 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (11,66 € / unité(s))
11,66 €
HT
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension assignée : 50VAC ; 60VDC
- Matériau contacts : métal, CuSn, plaqué or
- Matériau porteur de contact : plastique, TPU, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-104
- Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
- Nombre de pôles : 4
- Indice de protection (monté) : IP65, IP67, IP68
- Connecteur : fiche, droite, M8
- Capacité de charge par broche (à 40°C) : 4.0 A
- Température ambiante : -30°C...+90°C
- Degré de pollution : 3
- COULEURS DE FIL: BN, WH, BU, BK
- Section transversale : 4 x 0,25 mm²
- Matériau (isolation) : PVC
- Codage : A
- Type de raccordement : raccord de toron

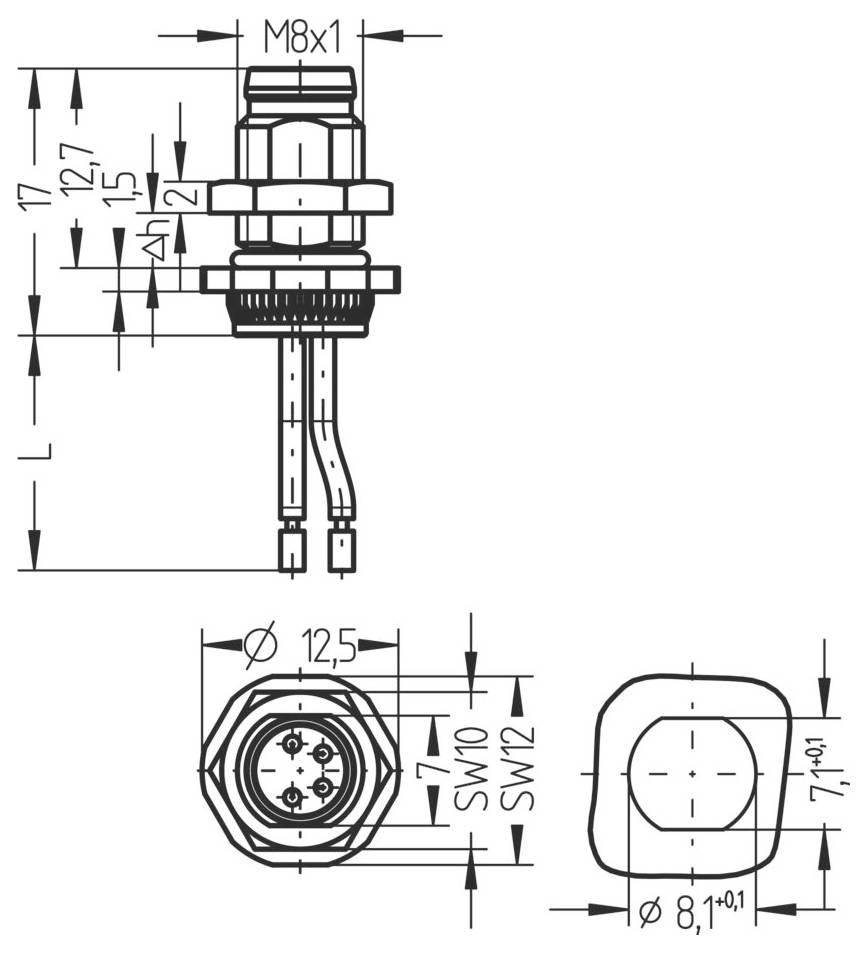

- Filetage de fixation M8x1
- Longueur de toron : 0.2 m
- Matériau boîtier à bride : métal, CuZn, nickelé
- Sens de montage : montage à la paroi arrière (avec écrou de fixation)
- Épaisseur de paroi (Δh): 2,0...4,5 mm
- Type
AL-FHM8SUA4-0,2/M8
- Type de produit
Connecteur à bride
- Forme
embase mâle
- Coté A
M8 mâle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
4
- Longueur de câble
0.2 m
- Materiau de la gaine
PVC
- Tension nominale
50 V/AC
60 V/DC
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
toron
- Type de filetage côté du raccordement
M8
- Type de filetage connexion des câbles et montage
M8 x 1
- Codification
A
- Matériau du contact
CuSn, doré
- Type de montage capteur/actionneur
Montage sur face arrière
- Température min.
-30 °C
- Température max.
90 °C
- Référence fabricant
8071422
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 3553477 Escha 8071422 Connecteur à bride M8 embase mâle 0.2 m Nombre de pôles: 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553477 Escha 8071422 Connecteur à bride M8 embase mâle 0.2 m Nombre de pôles: 4 1 pc(s)
Description
La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
