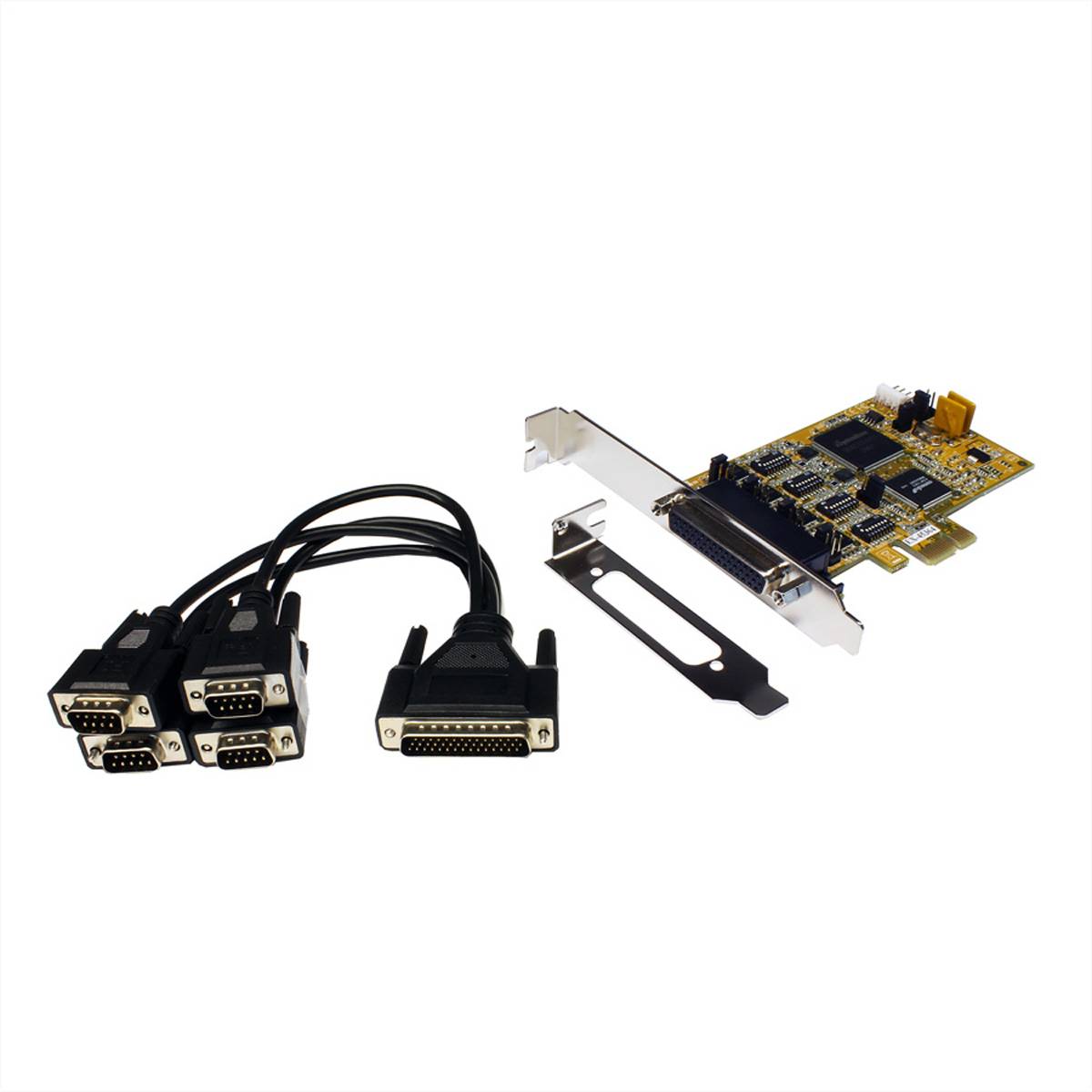

Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI Carte PCI
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (215,83 € / unité(s))
215,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
EXSYS EX-45364 Carte d'interface/adaptateur intégré en série
- Intégré
- Interface hôte : PCIe
- Interface de sortie : série
- Utilisation: PC
Caractéristiques techniques
- Constructeur: EXSYS
- Groupe de produits: Carte interface
- Types de produits: Adaptateur PCI-Express
- Comprend: EX-45364, câble octopus, cache Low Profile, CD pilote, mode d'emploi
- Système Bus: PCI Express
- Interface: 4x série RS-232 V.24
- RS-232 Interface: oui
- Chip: SystemBase SB16C1054PCI
- Raccordement: 4 x DB9 mâle
- Hauteur de construction: Low Profile
- Guide d'installation / mode d'emploi: oui
- Hauteur du colis: 60 mm
- Largeur du colis: 170 mm
- Profondeur du colis: 250 mm
- Poids du paquet: 0.433 kg
- Poids brut: 0,433
- Type de produit
Carte PCI
- Connecteur A
PCIe
- Profondeur
110 mm
- Largeur
68 mm
- Poids
800 g
- UKCA
non pertinent
- Interne
oui
Documents et téléchargements
Fiche technique
Fiche technique 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI Carte PCI
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI Carte PCI
Description

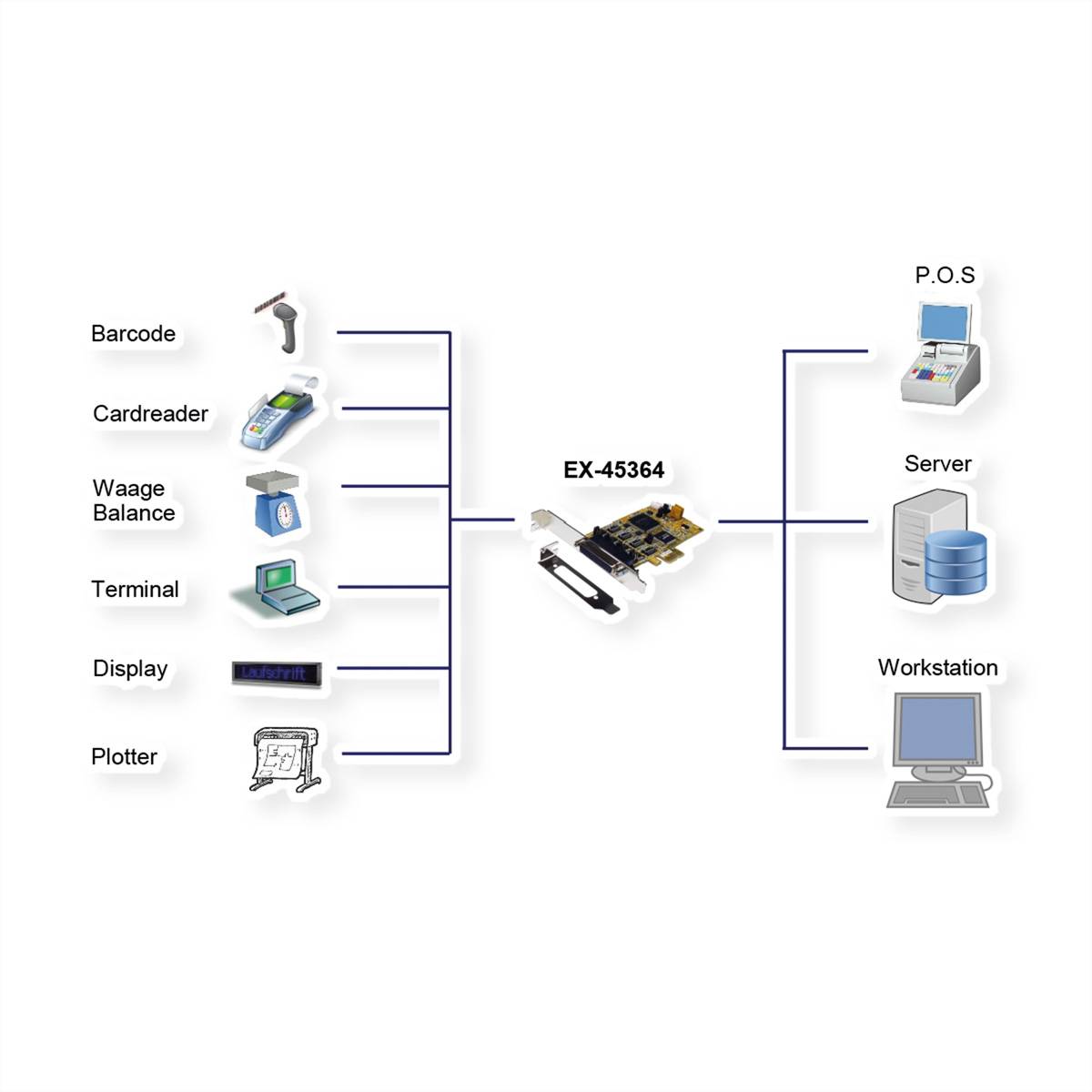

La carte E/S EX-45364 PCIe fournit quatre sorties série RS-232, 422 et 485 sorties UART 16C1050 High Performance. Chaque port peut être réglé indépendamment des interfaces Type. Il a été développé pour étendre quatre ports combo série supplémentaires pour PC, petites stations de travail ou serveurs via le bus PCIe. La carte est entièrement compatible PCIe Plug-and-Play et n'a aucun problème avec les conflits d'adresses IRQ et E/S. Il prend en charge les caractéristiques ATATM Auto RS-485 transmetteur. De plus, +5V ou +12V sur la broche 9 du connecteur série RS-232 est configurable pour un système de point de vente (Power over system). De plus, nous avons fourni un étrier Low Profile pour les boîtiers PC étroits.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Interface: 4 x RS-232 V.24, RS-422/485 - sélection de mode indépendante
- FIFO Buffer : 16C1050 avec 256 octets
- Adresses d'E/S et interruptions : attribuées par le système BIOS, partage IRQ
- Bits de données: 5, 6, 7, 8 / Bits d'arrêt: 1, 1.5, 2
- Parity: None, even, odd, space, mark
- Signaux RS-232 : TxD, RxD, RTS, CTS, DSR, DTR, DCD, GND
- Signaux RS-422/485 :
- RS-422 - 4 fils (TXD+/-, RXD+/-) (duplex intégral)
- RS-485 - 4 fils (TXD+/-, RXD+/-) (duplex intégral)
- RS-485 - 2 fils (Data+/-, Data+/-) (semi-duplex)
- Prend en charge le transmetteur automatique ATTATM
- La terminaison RS-422/485 120 Ohm peut être activée et désactivée
- Kit de puces : SystemBase SB16C1054PCI
Contenu de la livraison
- EX-45364, câble Octopus, étrier à profil bas, lecteur CD, manuel
