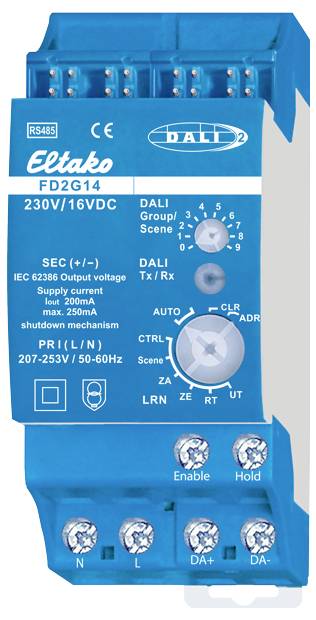

FD2G14 Eltako Passerelle DALI profilé

Passerelle DALI-2, bidirectionnelle. Perte en veille seulement 1 watt. Certifié DALI-2. DALI-2 est la dernière génération du standard DALI avec une gamme de fonctions étendue. Les appareils DALI-2 maîtrisent également toutes les fonctions DALI existantes et sont donc rétrocompatibles. Appareil modulaire pour montage sur rail DIN-EN 60715 TH35. 2 unités de séparation = 36 mm de large, 58 mm de profondeur. Connexion au bus Eltako-RS485. Câblage transversal uniquement bus avec cavalier. Fonctionnement en association avec FAM14. Tension d'alimentation 230V/50Hz sur les bornes N et L. sur les bornes DA +/-, la tension conforme à la norme IEC 62386 est fournie pour les appareils DALI. Courant de sortie 200 ma/max. 250 ma. Mise en marche durée de fonctionnement maximale 250 ms. En cas de court-circuit, le bloc d'alimentation coupe la tension d'alimentation. Un mécanisme pour les tentatives de mise en marche cyclique est en place. Il est possible d'utiliser jusqu'à 64 appareils DALI et DALI-2 ainsi que 64 capteurs DALI-2 en tenant compte du courant de sortie sur le FD2G14. La passerelle FD2G14 permet de commander des appareils DALI avec des télégrammes de capteur EnOcean. Les groupes 0 à 15 peuvent être activés et la commande de diffusion peut également être décommandée. De plus, les scènes DALI 0-15 peuvent être commandées. Les installations DALI qui doivent être commandées avec le FD2G14 doivent donc être configurées en groupes 0 à 15. L'évaluation des capteurs DALI-2 peut être configurée et activée via PCT14. Les messages d'événements DALI-2 peuvent être interprétés et diffusés sur le BUS RS485 à l'aide de la borne de maintien. Ainsi, une sortie via FTD14 est possible sur le réseau radio EnOcean. Le FD2G14 mémorise en interne la valeur de variation pour chacun des groupes 0-15 et fournit cette valeur comme retour d'information. Des télégrammes de retour sont générés. Le FD2G14 occupe 16 adresses d'appareil BR14. Les commentaires des adresses de l'appareil correspondent, par ordre croissant, aux valeurs de variation des groupes DALI 0-15. Le retour d'information peut être réglé individuellement par groupe de télégramme à variation (%) sur télégramme à bouton-poussoir (marche/arrêt) avec le PCT14. Ainsi, les actionneurs BR14 peuvent être commandés à l'aide du retour d'information. Le FD2G14 remplit la fonction du maître DALI et de l'alimentation DALI. Seuls les boutons-poussoirs pour les groupes 0 à 8 et les scènes DALI 0 à 9 peuvent être programmés via les commutateurs rotatifs. Les télégrammes de taxe pour les groupes 9-15 et les scènes 10-15 ne sont possibles que par des entrées dans PCT14. A partir de la semaine de fabrication 30/19, le FD2G14 peut être utilisé comme appareil à usage unique FD2G14-Broadcast, ce qui est défini lors de l'attribution de l'adresse de l'appareil. Attention : les boutons radio nécessitent toujours un double-clic lors de l'apprentissage manuel dans le FD2G14 ! Pour CLR, un simple clic suffit. Un bouton directionnel ou un bouton universel avec le même ID et la même touche ne peut pas être appris plusieurs fois en différents groupes. Le dernier groupe sélectionné s'applique toujours. Un bouton-poussoir peut donc commuter soit un seul groupe, soit tous les groupes avec diffusion. Un FBH peut également être appris par groupe. En cas d'apprentissage manuel, celui-ci agit de manière toujours indépendante de l'intelligence. Avec PCT14, vous pouvez également régler le seuil de luminosité. Pour le FBH de tous les groupes, le délai d'arrêt peut être réglé en minutes (1..60). 3 minutes par défaut.
