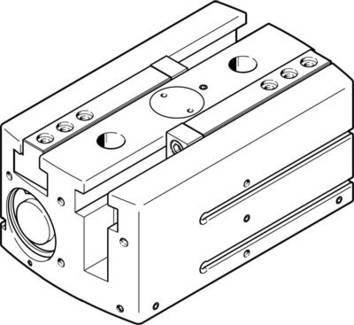

FESTO 3361489 HGPL-40-60-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
2 015,83 €
3
2% = 49,18 €
1 966,65 €
5
3% = 68,74 €
1 947,09 €
10
4% = 81,84 €
1 933,99 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (2 015,83 € / unité(s))
2 015,83 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Caractéristiques techniques
- Nombre de mâchoires de préhension : 2
- Taille : 40
- Type de fixation : filetage intérieur et manchon de centrage
- Avec trou de passage et manchon de centrage
- Pression de fonctionnement : 3... 8 bars
- Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
- Position de montage: indifférente
- Fonctionnement : double effet
- Force de réaction totale ouverte à 6 bar : 1.038 N
- Force de réaction totale à 6 bars : 1.216 N
- Fonction de préhension : parallèle
- Force de préhension par mâchoire de préhension à 6 bar : 519 N.
- Force de préhension par mâchoire de préhension à 6 bar fermer : 608 N
- Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
- Course par mâchoire de préhension : 60 mm
- Construction constructive : double piston
- glissière de guidage, conduite
- Poussoir à piston
- Forme T.
- Crémaillère/pignon
- Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
- Moment d'inertie : 118,3 kgcm2
- Max. Fréquence de travail du grappin :< 1 Hz
- Max. Précision de remplacement :< 0,2 mm
- Max. Jeu de mâchoires De préhension Sz :< 0,05 mm
- Max. Jeu d'angle de la mâchoire de préhension : max, ay :< 0,2 deg
- Max. Force sur la mâchoire de préhension Fz statique : 2.500 N
- Max. Masse par doigt de préhension externe : 420 g
- Max. Moment sur la mâchoire de préhension Mx statique : 125 Nm
- Max. Moment sur la mâchoire de préhension My statique : 80 Nm
- Max. Moment sur la mâchoire de préhension Mz statique : 100 Nm
- Min. Temps d'ouverture à 6 bar : 430 ms.
- Min. Temps de fermeture à 6 bar : 430 ms.
- Intervalle de regraissage des éléments de guidage : 5 Mio SP
- Raccord pneumatique : M5
- Détection de position : pour interrupteur de proximité
- Poids du produit : 4 165 g
- Symétrie de rotation :< = 0,2 mm
- Température ambiante: 5 ... 0...60 °C
- Matériau du boîtier : aluminium
- anodisé par glissement
- Matériau des mâchoires de préhension : acier
- Trempé
- Remarque sur les matériaux : sans cuivre ni PTFE
- Conforme RoHS
- Précision de répétition du grappin :< 0,03 mm
- Milieu d'utilisation
Air comprimé
- Type
3361489
- Type de produit
Pince à serrage parallèle
- Matériau du boîtier
aluminium
- Raccord
M5
- Pression de service (max.)
8 bar
- Référence fabricant
3361489
- Pression de service (min.)
3 bar
- Poids
4165 g
- Température ambiante max.
+60 °C
- Température ambiante min.
+5 °C
- UKCA
non pertinent
