FESTO Buse d'aspiration de vide VN-20-L-T6-PQ4-VA5-RO2 526135 QS-10, amortisseur de bruit Largeur nominale (détails) 2 m

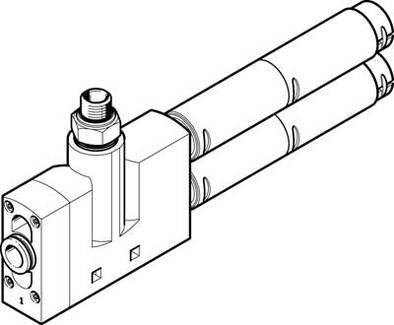

Dessin technique d'une vanne hydraulique avec deux cylindres connectés. Utilisée pour contrôler les flux de liquides dans les systèmes.

Photo non contractuelle

Livraison avant le mar. 29 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (154,16 € / unité(s))

154,16 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Caractéristiques techniques

Type de silencieux : ouvert
Type de fixation : avec montage traversant
Avec accessoires
Temps de ventilation à la pression de fonctionnement nominale : 0,15 s.
Pression de fonctionnement : 1 ... 8 bars
Pression de fonctionnement pour débit d'aspiration max. : 3 bar
Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
Position de montage: indifférente
Caractéristique de l'éjecteur : courant d'aspiration élevé
Standard
Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé impossible
Fonction intégrée : silencieux ouvert
Construction constructive : forme en T.
Classe de résistance à la corrosion KBK : 1 - faible résistance à la corrosion
Max. Couple de serrage : 0,8 Nm
Max. Débit d'aspiration par rapport à l'atmosphère : 188 l/min
Température moyenne : 0... 60 °C
Pression de fonctionnement nominale : 6 bar
Diamètre nominal de la buse de lave : 2 mm
Raccord pneumatique 1 : QS-10
Raccord pneumatique 3 : silencieux ouvert
Poids : 189 g
Pas : 24 mm
Niveau de pression acoustique à la pression de fonctionnement nominale : 60 dB(A)
Température ambiante: 0 ... 60 °C
Raccord de vide : G1/4
Matériau du filetage de raccordement : alliage de pétrissage en aluminium
Matériau des joints : NBR
Matériau de la buse de capture : POM
Matériau du boîtier : renforcé POM
Matériau du silencieux : aluminium moulé sous pression
POM
Mousse PU.
Matériau de la buse : alliage de pétrissage en aluminium
Matériau du raccord : laiton
Nickelé
Remarque sur les matériaux : sans cuivre ni PTFE
Contient des substances contenant DU LABORATOIRE
Conforme RoHS

Milieu d'utilisation: Air comprimé

Type de produit: Buse d'aspiration de vide

Matériau du boîtier: POM

Raccord: QS-10
amortisseur de bruit

Pression de service (max.): 8 bar

Modèle: Classe de résistance à la corrosion KBK : 1 - faible résistance à la corrosion

Référence fabricant: 526135

Pression de service (min.): 1 bar

Matériau isolant: NBR

Poids: 189 g

Milieu d'utilisation: air comprimé

Largeur nominale: 2 mm

Température ambiante max.: +60 °C

Température ambiante min.: 0 °C

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2204220 FESTO Buse d'aspiration de vide VN-20-L-T6-PQ4-VA5-RO2 526135 QS-10, amortisseur de bruit Largeur nominale (détails) 2 m
