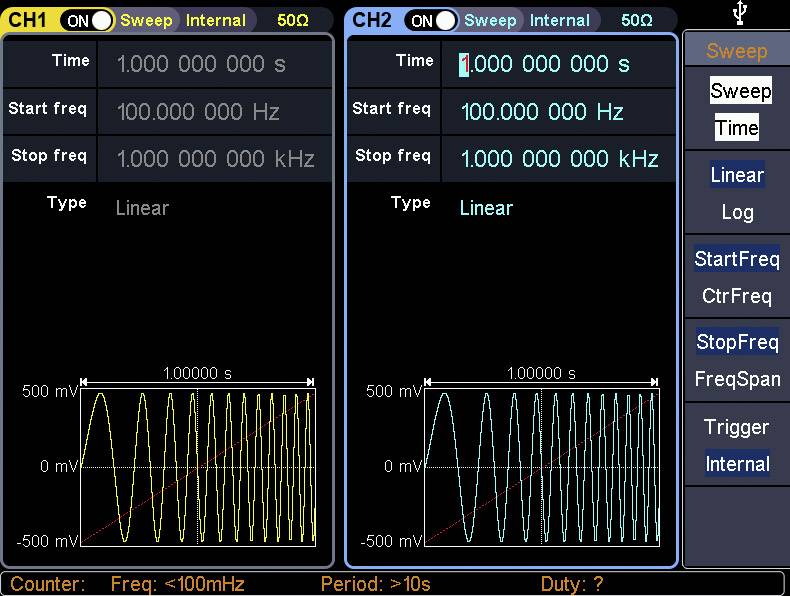

Deux canaux d'oscilloscope affichent des formes d'ondes. CH1 : onde sinusoïdale jaune, réglage à 1 Hz. CH2 : onde bleue, réglage à 100 kHz. Modulation linéaire.

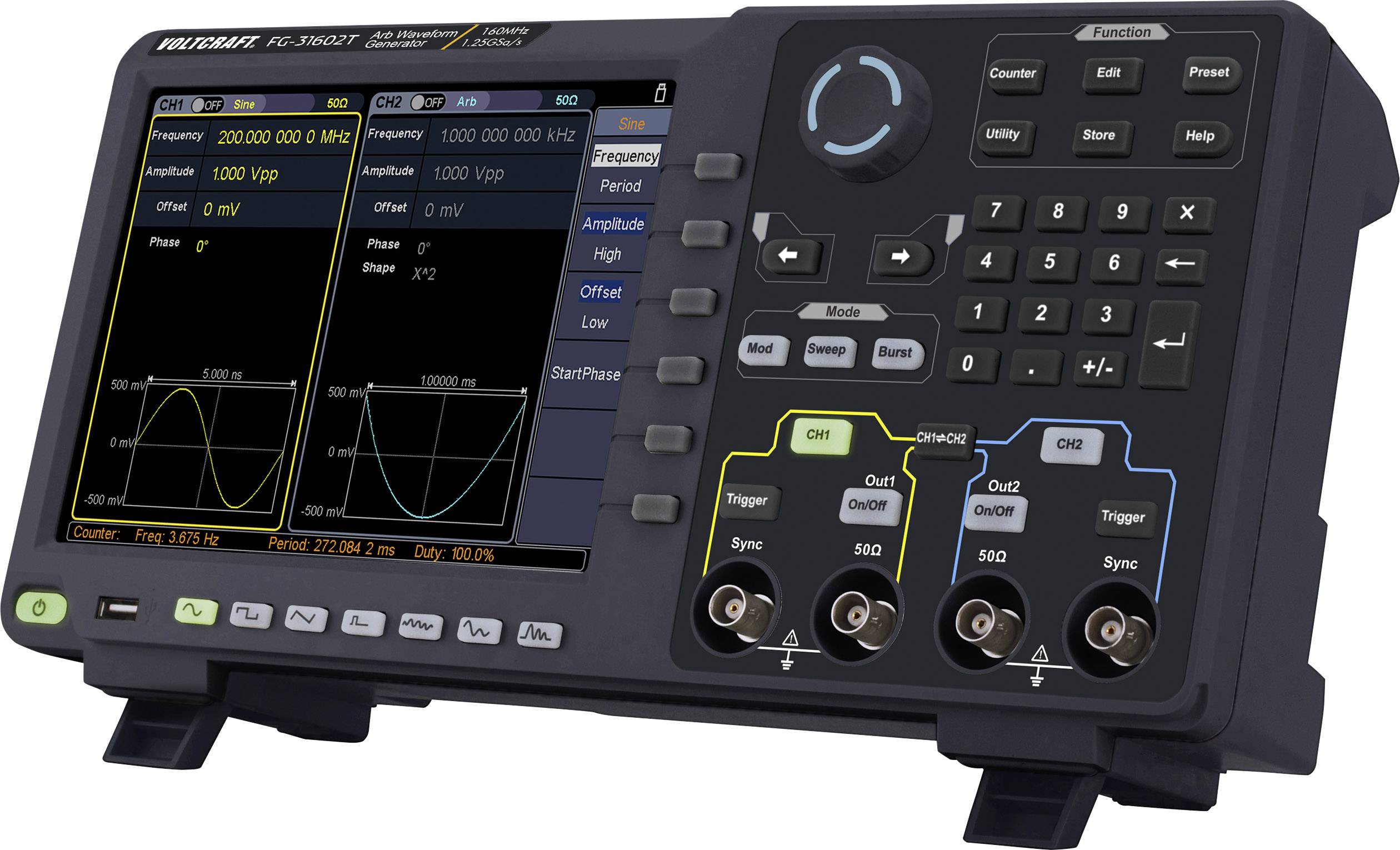

Appareil de mesure électronique doté de deux écrans d'affichage représentant différents signaux électriques et formes d'ondes. Pavé de touches sur la droite.

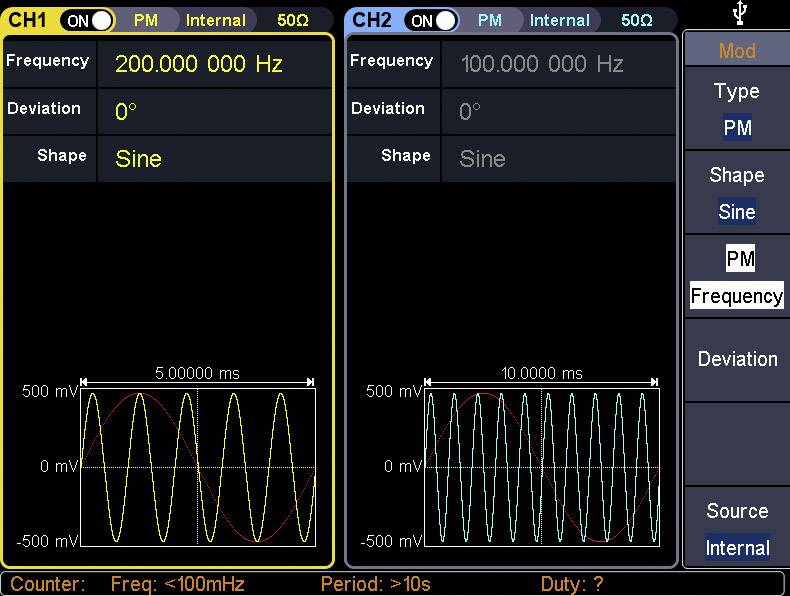

Deux canaux d'oscilloscope affichent des fréquences de 200 MHz et 100 MHz avec des ondes sinusoïdales. Les deux canaux présentent un décalage de 0° et montrent les formes d'ondes.

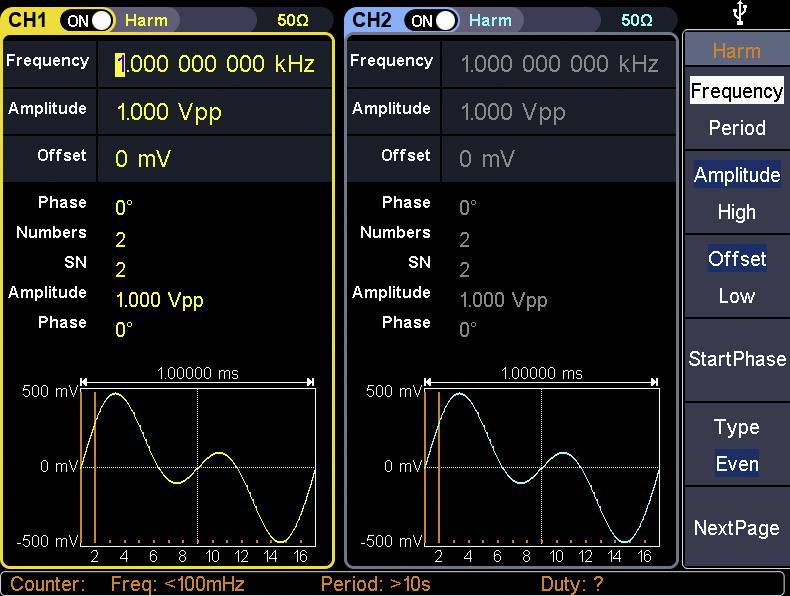

'Générateur de forme d'onde à double canal. Canal CH1 : onde sinusoïdale jaune à 1 MHz, amplitude 1 Vpp. Canal CH2 : onde sinusoïdale bleue à 1 MHz, amplitude 1 Vpp. Commande de fréquence et d'amplitude à droite.'

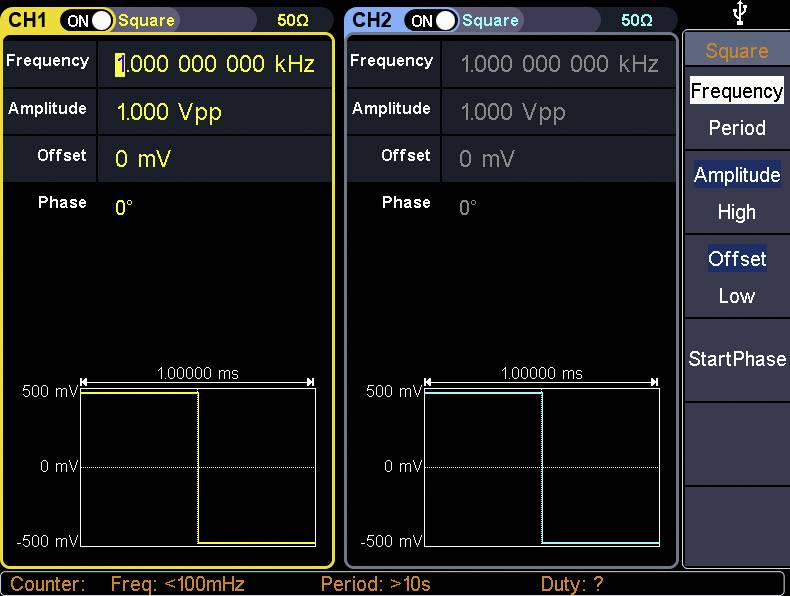

'Oscilloscope à deux canaux. CH1 : Fréquence 1 GHz, Amplitude 1 Vpp, Offset 0 mV. CH2 : Mêmes réglages. Les diagrammes montrent les signaux avec un offset de 0 mV.'

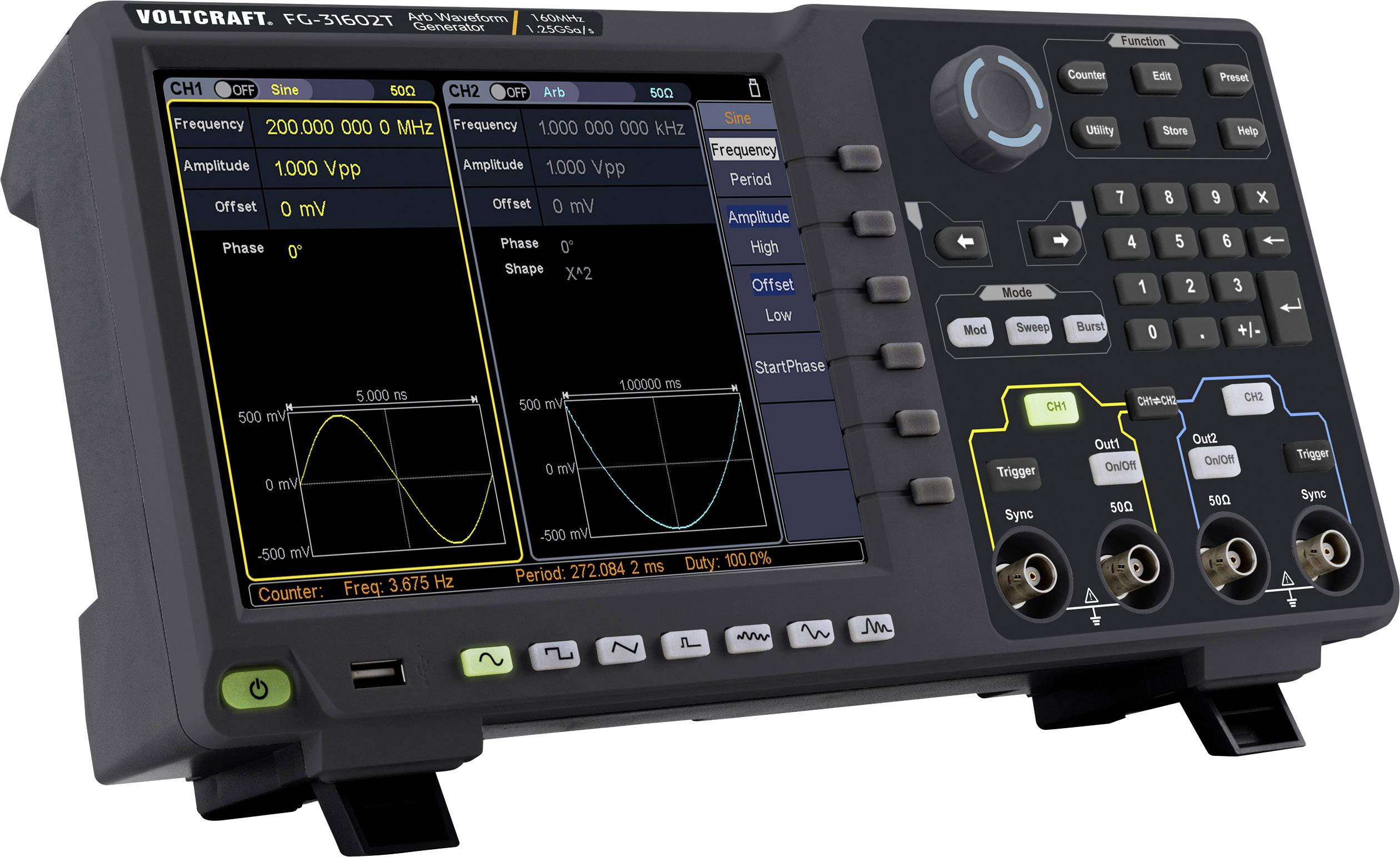

Un oscilloscope numérique avec écran affiche deux formes d'ondes et différentes options de configuration pour mesurer la fréquence et l'amplitude.

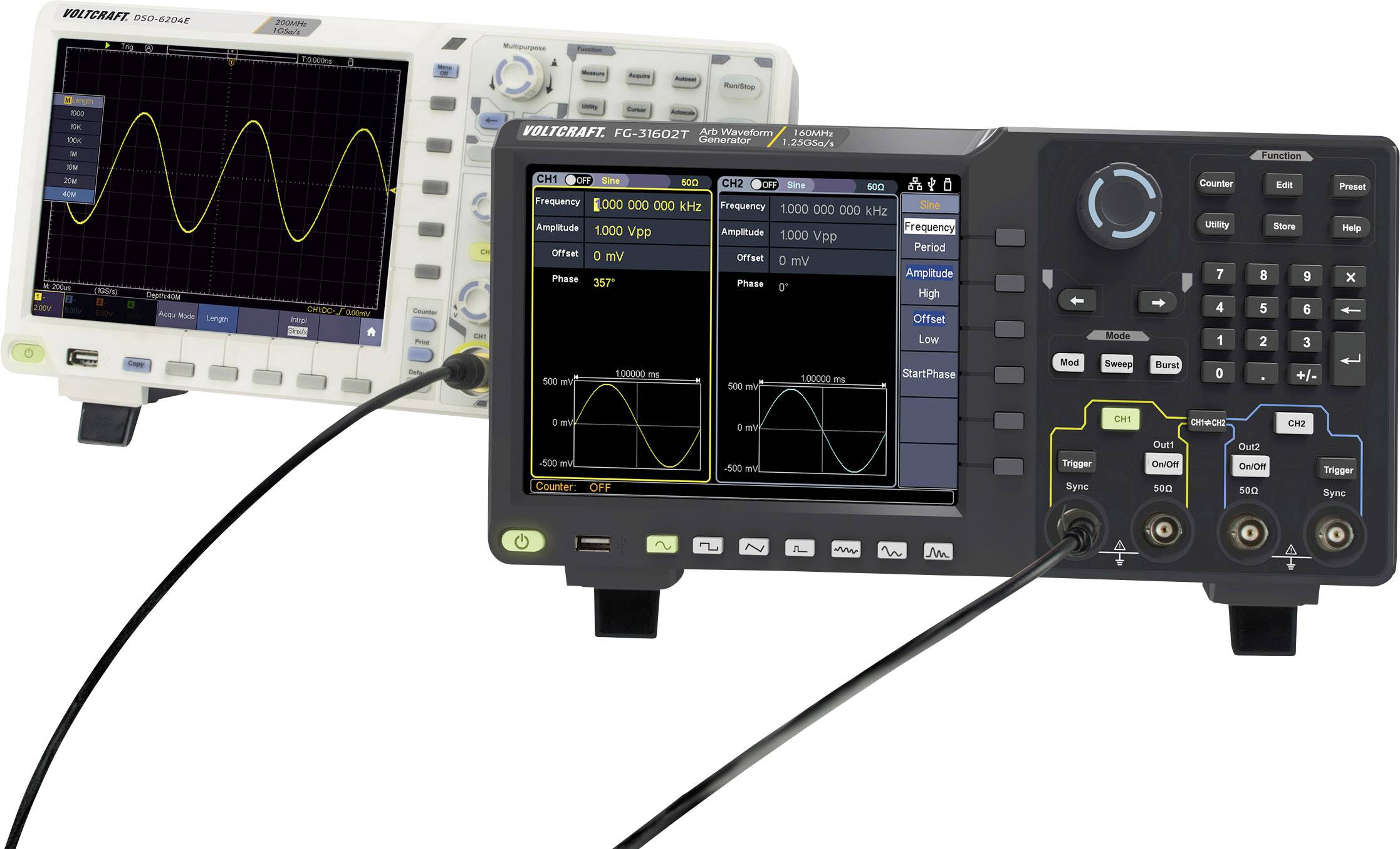

Deux oscilloscopes affichent des formes d'ondes différentes sur leurs écrans. À gauche un sinus, à droite des signaux plus complexes.

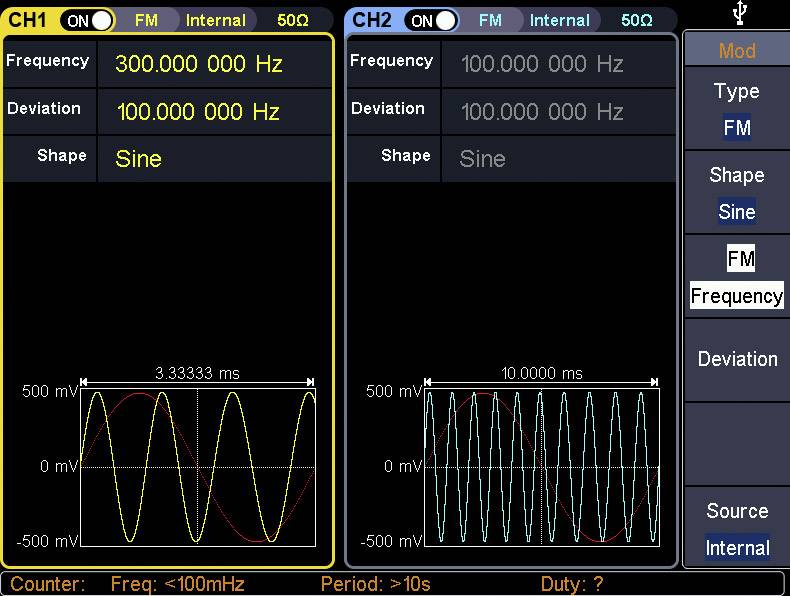

Deux afficheurs de mesure de générateurs de signaux. Le canal 1 affiche une onde sinusoïdale à 300 kHz, le canal 2 une onde sinusoïdale à 100 kHz. La déviation et la forme sont identiques. Les deux ondes ont une amplitude de ±500 mV.

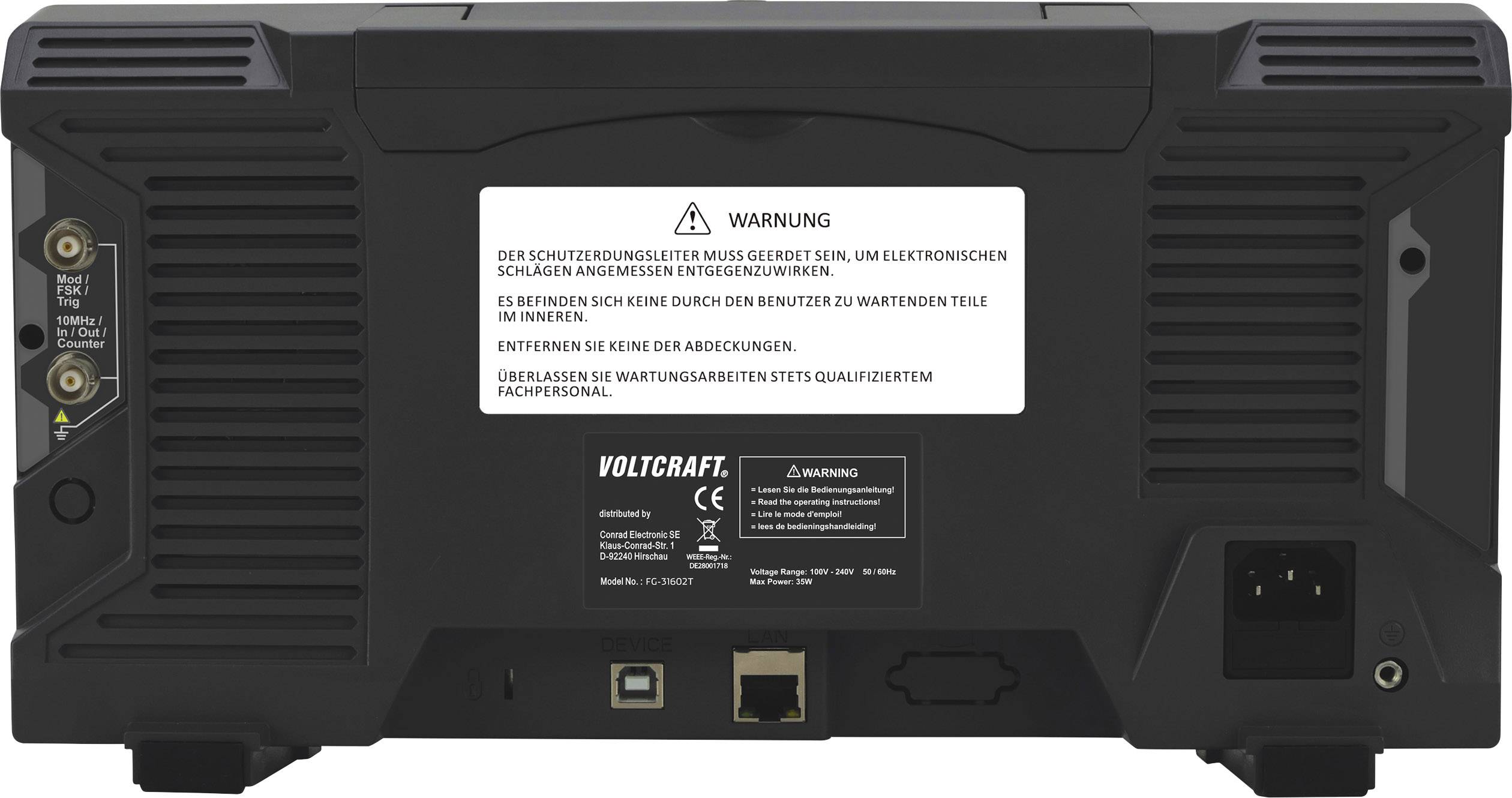

Verso d'un appareil électronique avec des avertissements et des connexions, y compris les connexions électriques et réseau.

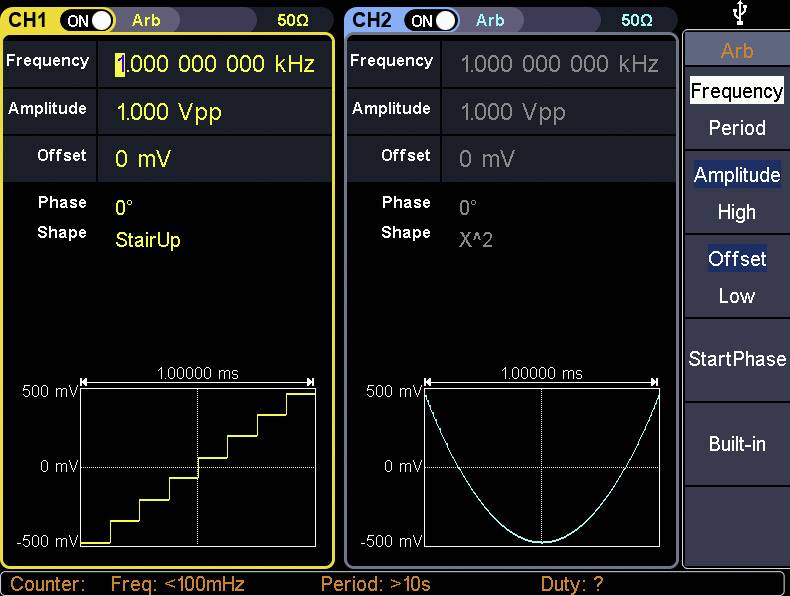

L'écran de l'oscilloscope affiche deux canaux : CH1 avec une forme d'onde en escalier, CH2 avec une forme carrée. Fréquence : 1 kHz, Amplitude : 1 Vpp.

Deux canaux d'oscilloscope affichent des signaux carrés. CH1 : Fréquence 1 kHz, amplitude 1 Vpp. CH2 : Signal identique à CH1.

Deux canaux d'oscilloscope, CH1 et CH2, affichent des ondes sinusoïdales avec des fréquences de 1 kHz et 1 Vpp. Les diagrammes ci-dessous montrent les formes d'ondes.

Un oscilloscope numérique doté de plusieurs éléments de commande et de connexions. À côté se trouvent divers câbles pour l'alimentation électrique et la transmission de données.

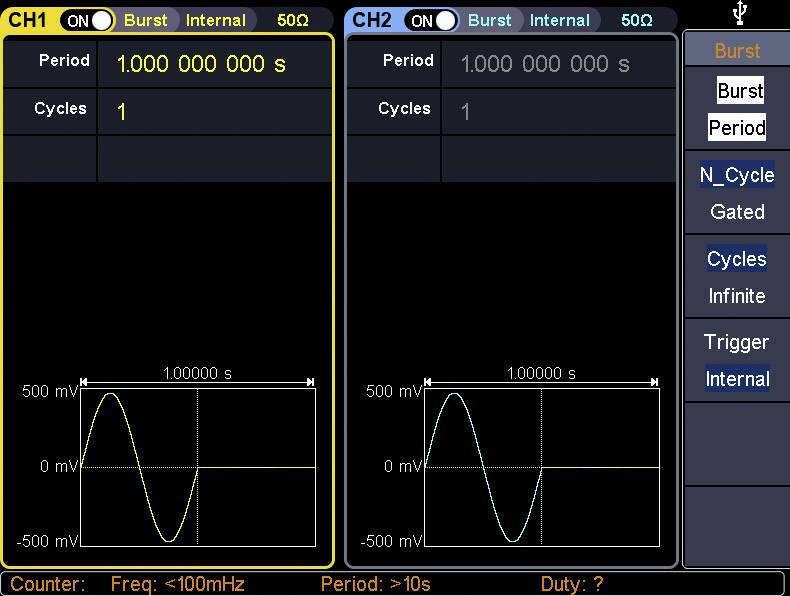

'Écran d'oscilloscope à deux canaux. CH1 affiche une onde sinusoïdale jaune, CH2 une onde bleue. La période pour les deux est de 1 seconde.'

1/16

Nos services :

Livraison le mer. 9 septembre

11 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (932,50 € / unité(s))

932,50 €

dont 0,42 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Générateur de signal arbitraire double canal FG-31602T 160 MHz avec écran tactile

160 MHz
2 canaux
Résolution verticale 14 bits
Fréquence d'échantillonnage 1,25 Géch/s, résolution de fréquence 1 μHz
Longueurs de signal arbitraires jusqu'à 1 m
Écran tactile LCD 20,32 cm (8") 800 x 600
Technologie DDS avancée, fréquence de crête à la sortie de 250 MHz
Sortie de signal : 6 formes de signal de base : sinus, rectangle, impulsion, rampe, bruit et harmoniques, 152 groupes de formes de signaux arbitraires intégrés
Nombreuses options de modulation : AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM, Sweep et Burst
Fréquencemètre haute précision intégré pour 100 à 200 MHz
Compatible avec SCPI

Caractéristiques techniques

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 160 MHz

Formes de sortie de signal: Arbitraire
Bruit
Impulsion
Rectangulaire
Sinusoïdale
Triangulaire

Gamme de fréquences sinus: 1 μHz - 160 MHz

Gamme de fréquences rectangle: 1 μHz - 50 MHz

Affichage: LCD

Plage de fréquence du triangle: 1 μHz - 5 MHz

Gamme de fréquences ARB: 1 μHz - 50 MHz

: d'usine (sans certificat)

Dim.: (l x H) 340 mm x 177 mm

Poids: 2.5 kg

Nombre de canaux: 2 canaux

Fréquence (max.): 160 MHz

Fréquence (min.): 1 µHz

Spécificités: Modulation

Catégorie de mesure: CAT II

Largeur: 340 mm

Hauteur: 177 mm

Interfaces: USB-Host
périphérique USB
LAN

Alimentation électrique: alimentation réseau
230 V/AC

Type: FG-31602T

Emballage sans plastique: Emballage sans plastique

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Information

Information 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Déclaration de conformité

Déclaration de conformité 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Conditions de garantie

Conditions de garantie 2139576 FG-31602T Générateur de fonction VOLTCRAFT 1 µHz - 160 MHz 2 canaux Arbitraire, Bruit, Impulsion, Rectangulaire, Sinusoï

Description

Générateur de fonction arbitraire à deux canaux FG-30000T avec écran tactile.

Ce générateur de fonction arbitraire produit des signaux de sortie stables, précis et propres grâce à sa génération de signal numérique (technologie DDS) avec une bande passante de 80 MHz, un échantillonnage en temps réel de 1,25 Géch/s (max.) et une résolution de fréquence de 1 μHz.

Le générateur contrôle 6 groupes de signaux de base (sinus, rectangle, rampe, bruit et ondes harmoniques) ainsi que 152 signaux arbitraires intégrés (1 μHz - 50 MHz) avec une résolution verticale de 14 bits. Il propose également de nombreuses options de modulation, notamment AM, FM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep et Burst.

Tous les paramètres du signal et les réglages sont affichés sur un écran tactile LCD TFT de 8" (20,32 cm) avec une résolution de 800 x 600 via une interface graphique conviviale.

Modèle

6 formes de signal de base : sinus, rectangle, impulsion, rampe, bruit et ondes harmoniques, 152 groupes de formes de signaux arbitraires intégrés
nombreuses options de modulation : AM, FM, PM, FSK, 3FSK, PSK, OSK, ASK, BPSK, PWM, Sweep, Burst
plage de fréquence : 100 - 200 MHz
résolution du compteur de fréquence : 7 chiffres
longueur du signal : 2 pts à 1 Mpts
interface de communication : Hôte USB, périphérique USB, LAN
entrée : compteur, modulation externe, déclenchement externe, cadence de référence externe

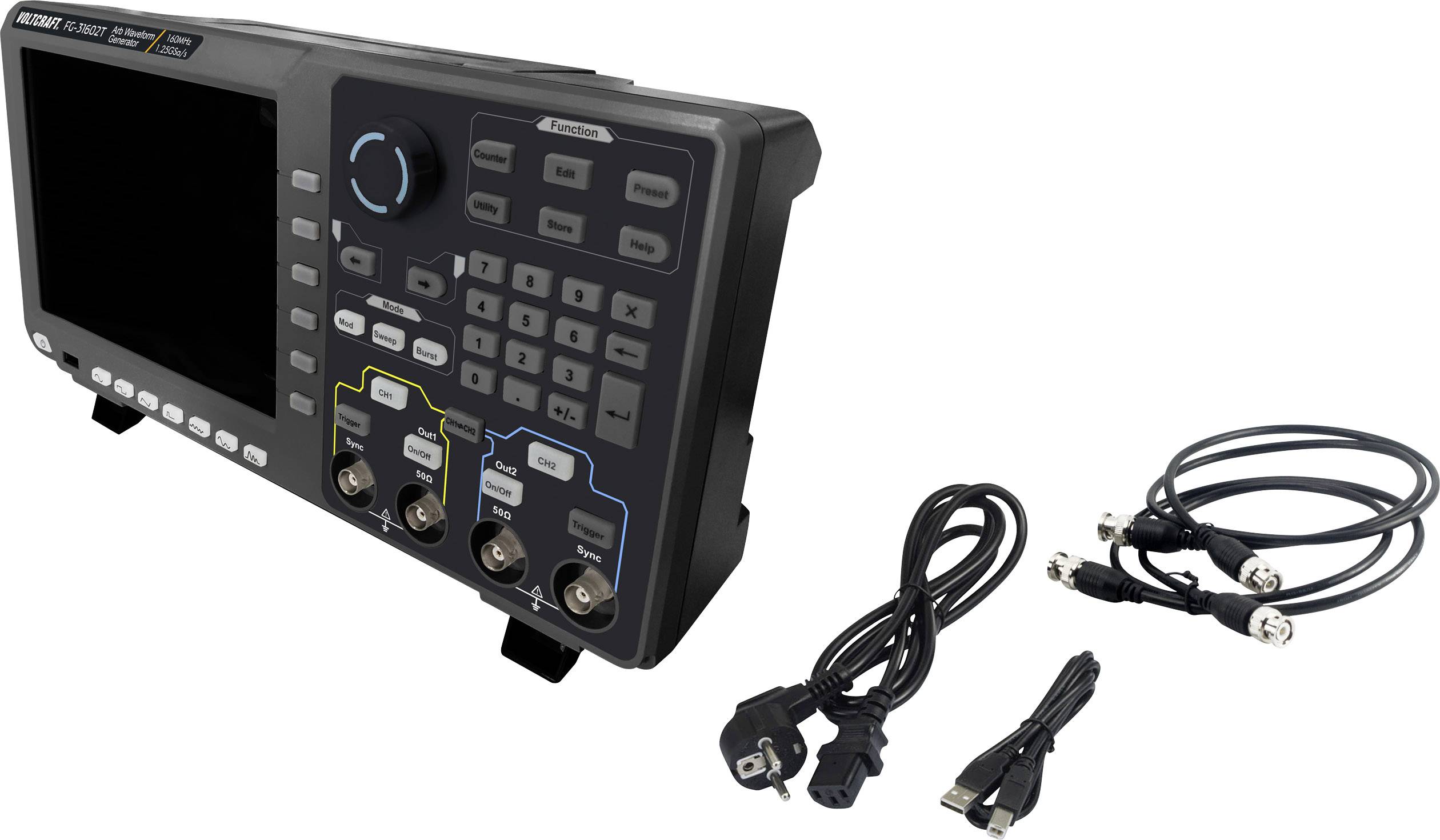

Contenu de la livraison

Générateur de fonctions
Câble d'alimentation
2x câble BNC Q9
CD (logiciel, mode d'emploi (anglais))
Fiche de données de sécurité
