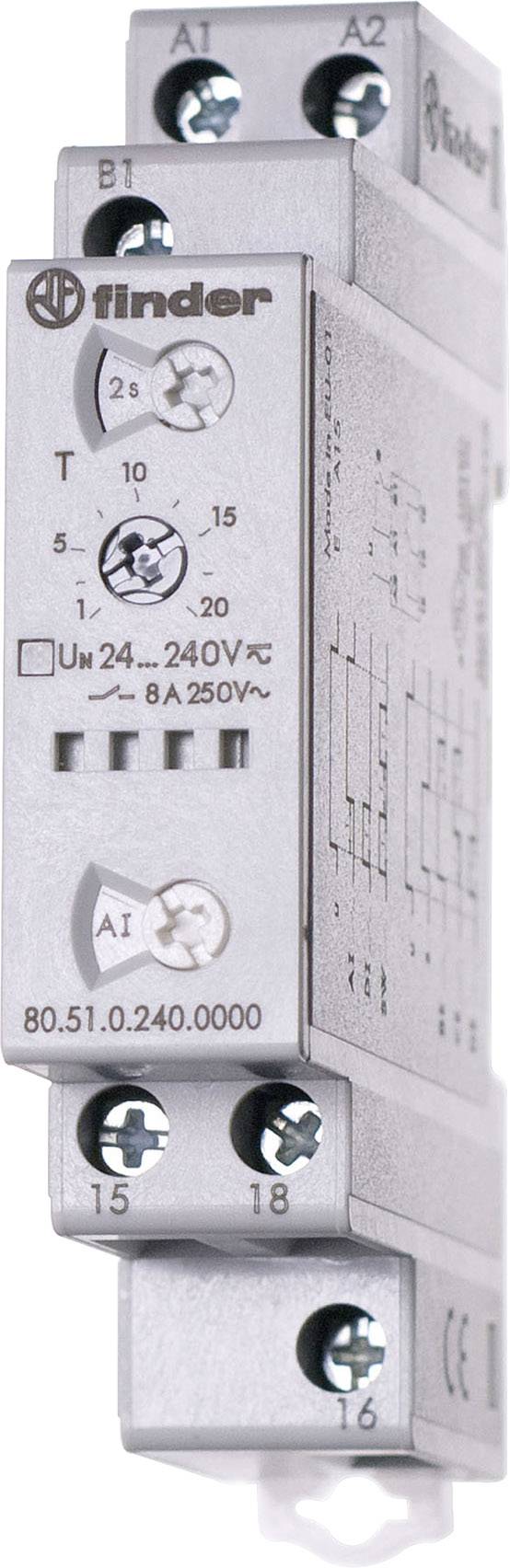

Finder 80.51.0.240.0000 80.51.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 inverse
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais temporisé
Modèle
multifonction
Fonctions
Temporisé à la mise sous tension
Relais à impulsion d'enclenchement
Clignotant symétrique, impulsion à l'enclenchement
Temporisation à la coupure par contact de démarrage
Temporisé à la mise sous tension et à la coupure via contact de démarrage
Relais à impulsion d'enclenchement via contact de démarrage
Tension de fonctionnement min.
24 V/DC
24 V/AC
Tension de fonctionnement max.
240 V/DC
240 V/AC
Fiche technique (PDF)
Points forts et détails
Relais temporisé multifonction 80.51.0.240.0000
- Entrée multitension pour tension alternative et tension continue 24...240 V.
- Modèle multifonction avec 6 fonctions de fonctionnement de 0,1 s... 24 h.
- Puissance de commutation élevée du contact inverseur de 2000 va
- Nombreuses homologations et excellente fiabilité
- Connexion via une technique de borne à vis traditionnelle et éprouvée
Caractéristiques techniques
- Homologations & approbations : ce, UKCA, EAC, cULus, LR.
- Type de produit
Relais temporisé
- Type
80.51.0.240.0000
- Modèle
multifonction
- Connexion
borne à vis
- Fonctions
Temporisé à la mise sous tension
Relais à impulsion d'enclenchement
Clignotant symétrique, impulsion à l'enclenchement
Temporisation à la coupure par contact de démarrage
Temporisé à la mise sous tension et à la coupure via contact de démarrage
Relais à impulsion d'enclenchement via contact de démarrage
- Tension de fonctionnement min.
24 V/DC
24 V/AC
- Tension de fonctionnement max.
240 V/DC
240 V/AC
- Tension de fonctionnement
24, 24 - 240, 240 V/DC, V/AC
- Type de contact
1 inverseur (RT)
- Matériau du contact
AgNi
- Tension de contact (max.)
400 V/AC
- Courant de commutation (max.)
8 A
- Puissance de coupure max.
2000 VA
- Plage temporelle (min.)
0.1 s
- Plage temporelle (max.)
24 h
- Plage(s) de temporisation
2 s
20 s
2 min
20 min
2 h
24 h
- Température min.
-20 °C
- Température max.
+60 °C
IP20
- Largeur
17.5 mm
- Hauteur
60.8 mm
- Profondeur
88.8 mm
- Dim.
(l x H x P) 17.5 x 60.8 x 88.8 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 1842261 Finder 80.51.0.240.0000 80.51.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 inverse
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1842261 Finder 80.51.0.240.0000 80.51.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 inverse
Information
Information 1842261 Finder 80.51.0.240.0000 80.51.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 inverse
Déclaration de conformité
Déclaration de conformité 1842261 Finder 80.51.0.240.0000 80.51.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 inverse
Description
80.11.0.240.0000 Retard de déclenchement, 1 inverseur/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 24 à 240 V DC/AC.
80.21.0.240.0000 Passage de commutation, 1 inverseur/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 24 à 240 V DC/AC.
80.41.0.240.0000 Retard de retour du relais, 1 inverseur/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 24 à 240 V DC/AC.
80.41.0.240.0000 Retard de retour du relais, 1 inverseur/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 24 à 240 V DC/AC.
80.91.0.240.0000 Minuterie asymétrique (durées d'impulsion et de pause différentes), début d'impulsion, 1 W/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 12 à 240 V DC/AC.
80.61.0.240.0000 Retard de retour du relais sans tension auxiliaire, 1 W/8 A, 4 plages de temporisation jusqu'à 20 s, tension d'alimentation : 24 à 240 V DC/AC.
80.82.0.240.0000 Étoile/triangle (Tu = 0,05 à 1 s), 2 contacts de travail/6 A, 4 plages de temporisation jusqu'à 20 min, tension d'alimentation : 12 à 240 V DC/AC.
80.71.0.240.0000 Multifonction, Sortie semiconducteur 1 A pour 24 à 240 V DC/AC, 6 plages de temporisation jusqu'à 24 h, tension d'alimentation : délai de réponse (AI), passage de commutation (DI), clignotant de début d'impulsion (SW), retard de retour du relais (BE), délai de réponse/retard de retour du relais (CE), convertisseur d'impulsion (DE).
Caractéristiques techniques : Puissance de rupture max. : 4 000 VA (types 80.01/11/21/41/91), 2 000 VA (type 80.61), 1 500 VA (type 80.82) · Matériau du contact : AgCdO (types 80.01/11/21/41/91), AgNi (Typen 80.61/82) · Tension maximale du contact : 400 V AC · Durée d'impulsion min. : env. 50 ms · Temps de réexcitation : 50 ms · Puissance de rupture maximum pour 16 A contact AC 15 (230 V AC) : 750 VA, 400 VA (type 80.61), 300 VA (type 80.82) · Charge moteur pour 16 A contact (moteur 1 phase fonctionnement AC3 - 230 V AC) : 0,55 kW, 0,3 KW (type 80.61) · Connexion : AC (50/60 Hz) < 1,8 V DC <. 0,6 W · Dim. 17,5 x 60,8 x 88,8 mm · Gamme de température : -10 à +50 °C · Type de protection IP20 · Homologations : CE, GOST, cULus.
80.21.0.240.0000 Passage de commutation, 1 inverseur/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 24 à 240 V DC/AC.
80.41.0.240.0000 Retard de retour du relais, 1 inverseur/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 24 à 240 V DC/AC.
80.41.0.240.0000 Retard de retour du relais, 1 inverseur/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 24 à 240 V DC/AC.
80.91.0.240.0000 Minuterie asymétrique (durées d'impulsion et de pause différentes), début d'impulsion, 1 W/16 A, 6 plages de temporisation jusqu'à 20 h, tension d'alimentation : 12 à 240 V DC/AC.
80.61.0.240.0000 Retard de retour du relais sans tension auxiliaire, 1 W/8 A, 4 plages de temporisation jusqu'à 20 s, tension d'alimentation : 24 à 240 V DC/AC.
80.82.0.240.0000 Étoile/triangle (Tu = 0,05 à 1 s), 2 contacts de travail/6 A, 4 plages de temporisation jusqu'à 20 min, tension d'alimentation : 12 à 240 V DC/AC.
80.71.0.240.0000 Multifonction, Sortie semiconducteur 1 A pour 24 à 240 V DC/AC, 6 plages de temporisation jusqu'à 24 h, tension d'alimentation : délai de réponse (AI), passage de commutation (DI), clignotant de début d'impulsion (SW), retard de retour du relais (BE), délai de réponse/retard de retour du relais (CE), convertisseur d'impulsion (DE).
Caractéristiques techniques : Puissance de rupture max. : 4 000 VA (types 80.01/11/21/41/91), 2 000 VA (type 80.61), 1 500 VA (type 80.82) · Matériau du contact : AgCdO (types 80.01/11/21/41/91), AgNi (Typen 80.61/82) · Tension maximale du contact : 400 V AC · Durée d'impulsion min. : env. 50 ms · Temps de réexcitation : 50 ms · Puissance de rupture maximum pour 16 A contact AC 15 (230 V AC) : 750 VA, 400 VA (type 80.61), 300 VA (type 80.82) · Charge moteur pour 16 A contact (moteur 1 phase fonctionnement AC3 - 230 V AC) : 0,55 kW, 0,3 KW (type 80.61) · Connexion : AC (50/60 Hz) < 1,8 V DC <. 0,6 W · Dim. 17,5 x 60,8 x 88,8 mm · Gamme de température : -10 à +50 °C · Type de protection IP20 · Homologations : CE, GOST, cULus.
Avertissement
Homologations : GOST, cULus.
