Fischer 522676 MW AUF A2 Équerre
EAN :
Ref. fabricant :
Code produit :
Nombre (taille du paquet 10 pc(s))
Total (54,99 € / unité(s))
54,99 €
HT
Plus que 2 Paquet(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Support coudé fischer MW SUR A2 acier inoxydable A2

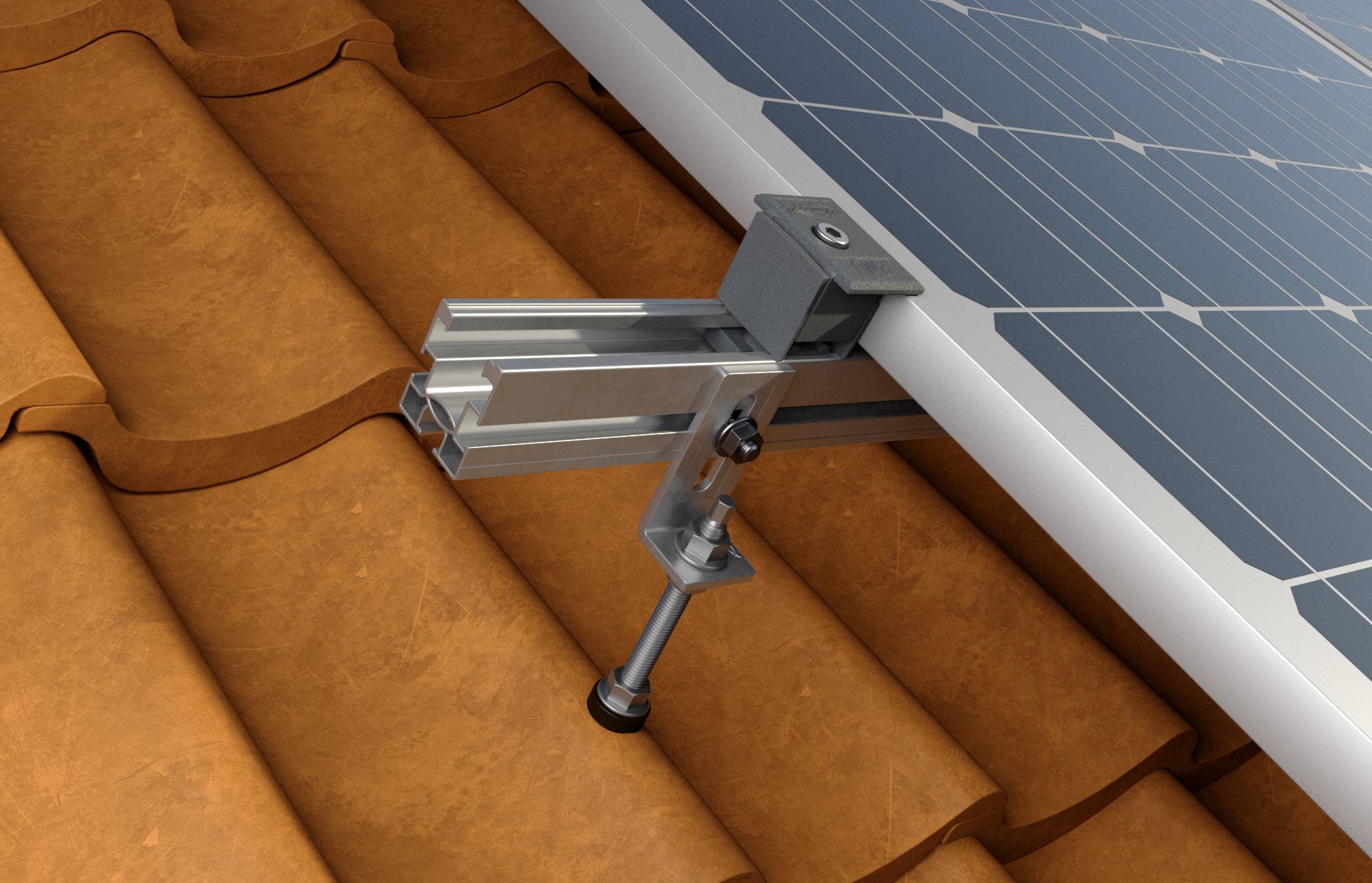

- Support pour la connexion de rails solaires avec des vis à tige STSI ou STSR ou pour la connexion de deux rails solaires se chevauchant et croisés à 90°
- Trou oblong sur la section verticale
- Version avec trou oblong court
- Acier inoxydable A2

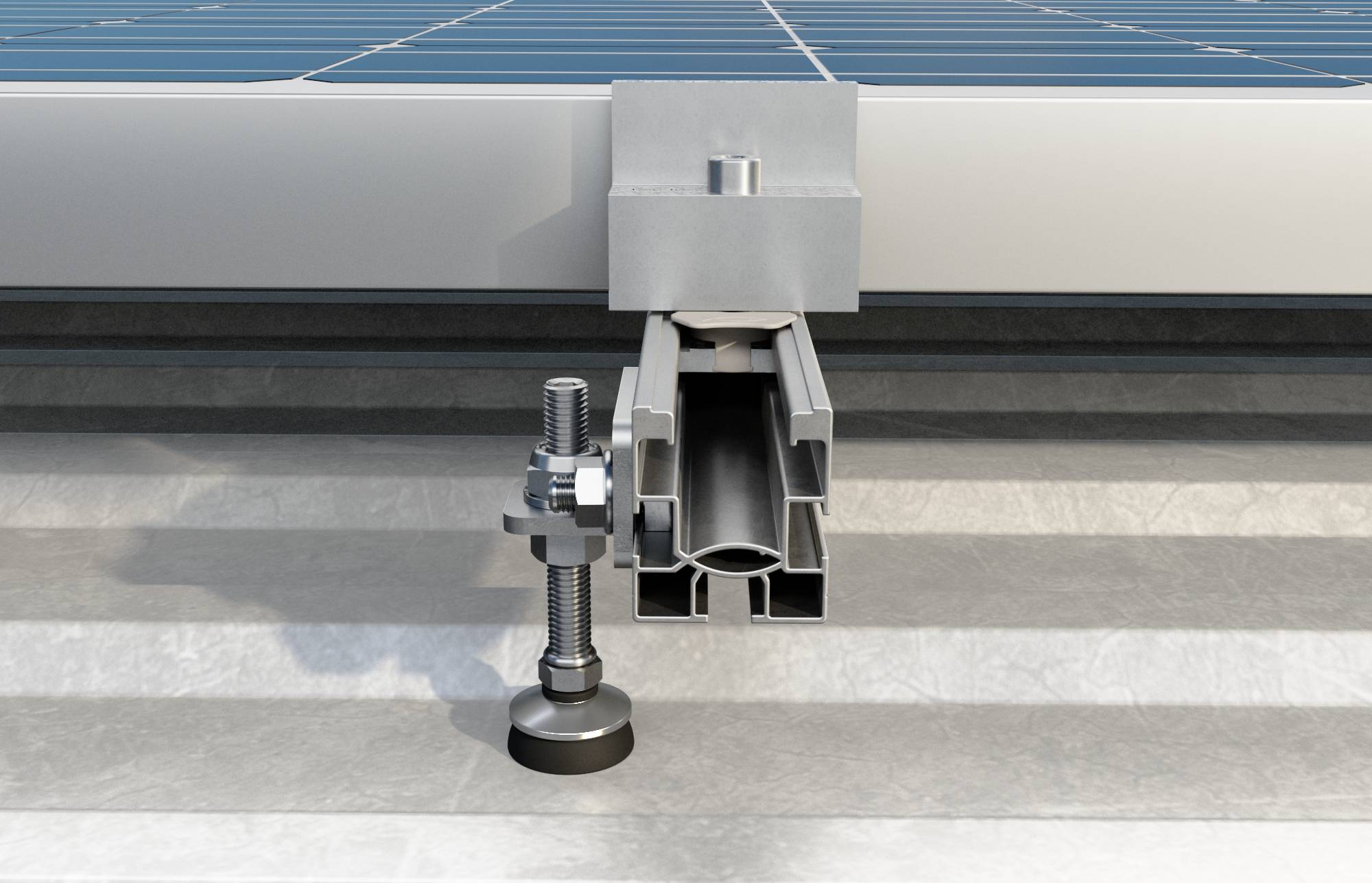

- Connexion avec des vis à tige STRS ou STSI :
- Insérez et serrez la barre de connexion MW entre les deux écrous de la vis STSR/STSI
- Reliez le rail solaire à l'étrier MW à travers le trou oblong avec la vis SKS M 8 et l'écrou à bride MU FM 8
- Utilisez les deux écrous de la vis de serrage STSR/STSI pour ajuster la position de la tige de raccordement MW
- Croisement de deux rails solaires :
- Reliez l'angle MW au rail solaire inférieur à l'écrou à tête de marteau FCN AL et à la vis SKS M 8
- Fixez le rail solaire supérieur à l'angle à travers le trou oblong à l'aide de la vis SKS M 8 et de l'écrou à bride MU FM 8
- Convient pour:
- Systèmes de détection de plaque ondulée
- Pour la connexion à :
- Rail SolarLight
- Rail SolarFish
- Rail solaire
Caractéristiques techniques
- Dimensions : 9 x 23,5 mm
- Diam. trou 12.5 mm
- Épaisseur 4 mm
- Type de produit
Équerre
- Poids
65 g
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3028794 Fischer 522676 MW AUF A2 Équerre
Description
MW SUR A2 est l'angle en acier inoxydable A2 pour la connexion de vis à étages avec des rails solaires ou pour la connexion de deux rails solaires se chevauchant, croisés à 90°. Le trou oblong dans la partie verticale permet le réglage en hauteur du rail solaire. Montage rapide par le trou inférieur et réglage rapide par le trou oblong latéral. Les connexions avec le rail sont dotées de mollages antidérapants pour une fixation sûre.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 10 pces
