Fischer Elektronik Barrette mâle (standard) Nbr de rangées: 2 Nombre de pôles par rangée: 36 10061351 1 pc(s)

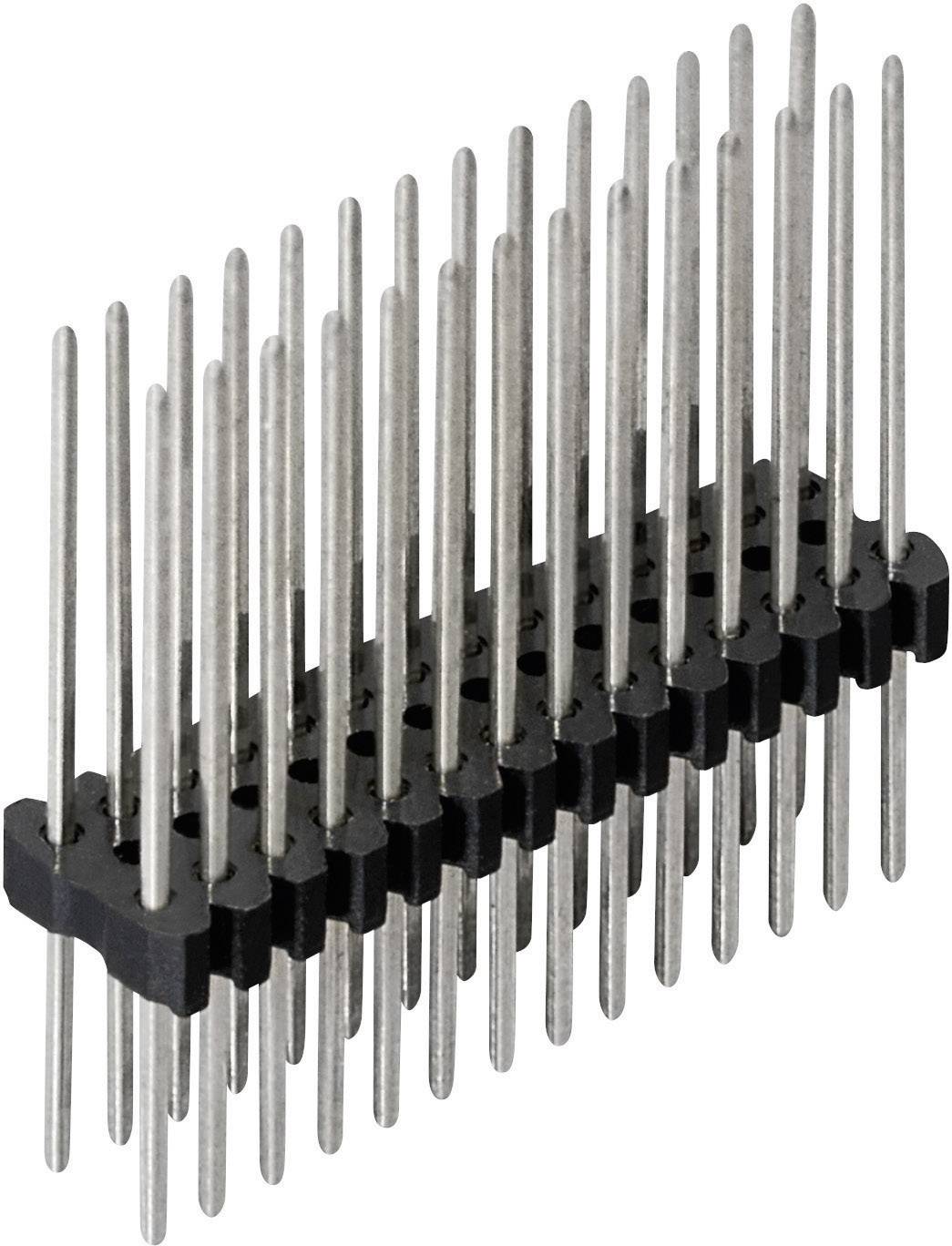

Un connecteur de barrette à broches verticales avec des broches métalliques disposées en rangées, utilisé pour les connexions électroniques sur les circuits imprimés.

Photo non contractuelle

Dessin technique de différentes formes de ressorts avec indication des dimensions. À gauche : ressort à spirale, au centre : montage en parallèle, à droite : ressort à double spirale.

1/2

Photo non contractuelle

Forme

Barrette mâle droite

Type de produit

Barrette mâle (standard)

Nbr de rangées

Nbr total de pôles

Dimension grille

1.27 mm

Fiche technique (PDF)

Livraison avant le ven. 30 octobre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 10

Total (6,66 € / unité(s))

66,60 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Barrette mâle

Contenu 1 pc(s)
Nbr de rangées 2
Nombre de pôles par rangée 36

Nos services :

Caractéristiques techniques

Forme: Barrette mâle droite

Type de produit: Barrette mâle (standard)

Nbr de rangées: 2

Nombre de pôles par rangée: 36

Nbr total de pôles: 72

Dimension grille: 1.27 mm

Connexion: pour circuits imprimés

Couleur: noir

Forme de la tige: rectangulaire

Tension nominale: 125 V/DC

Courant nominal: 1.50 A

Courant nominal - arrondi: 1.5 A

Revêtement du contact: étamé

Matériau du contact: alliage de cuivre

Matériau boîtier: PA 4.6, GF

Longueur de broche (côté connecteur): 9.70 mm

Longueur de broche (côté CI): 2.50 mm

Divisible: non

Dim.: (L x l x H) 45.72 x 9.7 x 5 mm

Sens d'enfichage: à la verticale par rapport à la platine

Référence fabricant: 10061351

Emballage industriel: non

Contenu: 1 pc(s)

Dimensions: A x B x C 9.7 x 2.5 x 5.5 mm

Largeur: 9.7 mm

Hauteur: 5 mm

Longueur: 45.72 mm

Conforme à la norme RoHS: oui

Température max.: +163 °C

Température min.: -40 °C

Type: SLV W 2 055 72 Z

Modèle:  0,4 mm

UNOM: 125 V/DC

INOM: 1.5 A

Pôle(s): 2 x 36
