Fischer 567782 FSU M12x125/30 Ancrage à contre-dépouille 190 mm 10 pc(s)

Ancre métallique argentée avec anneau rouge et marquages 'CC' noirs, adaptée aux applications de stabilisation ou de montage dans les projets de construction.

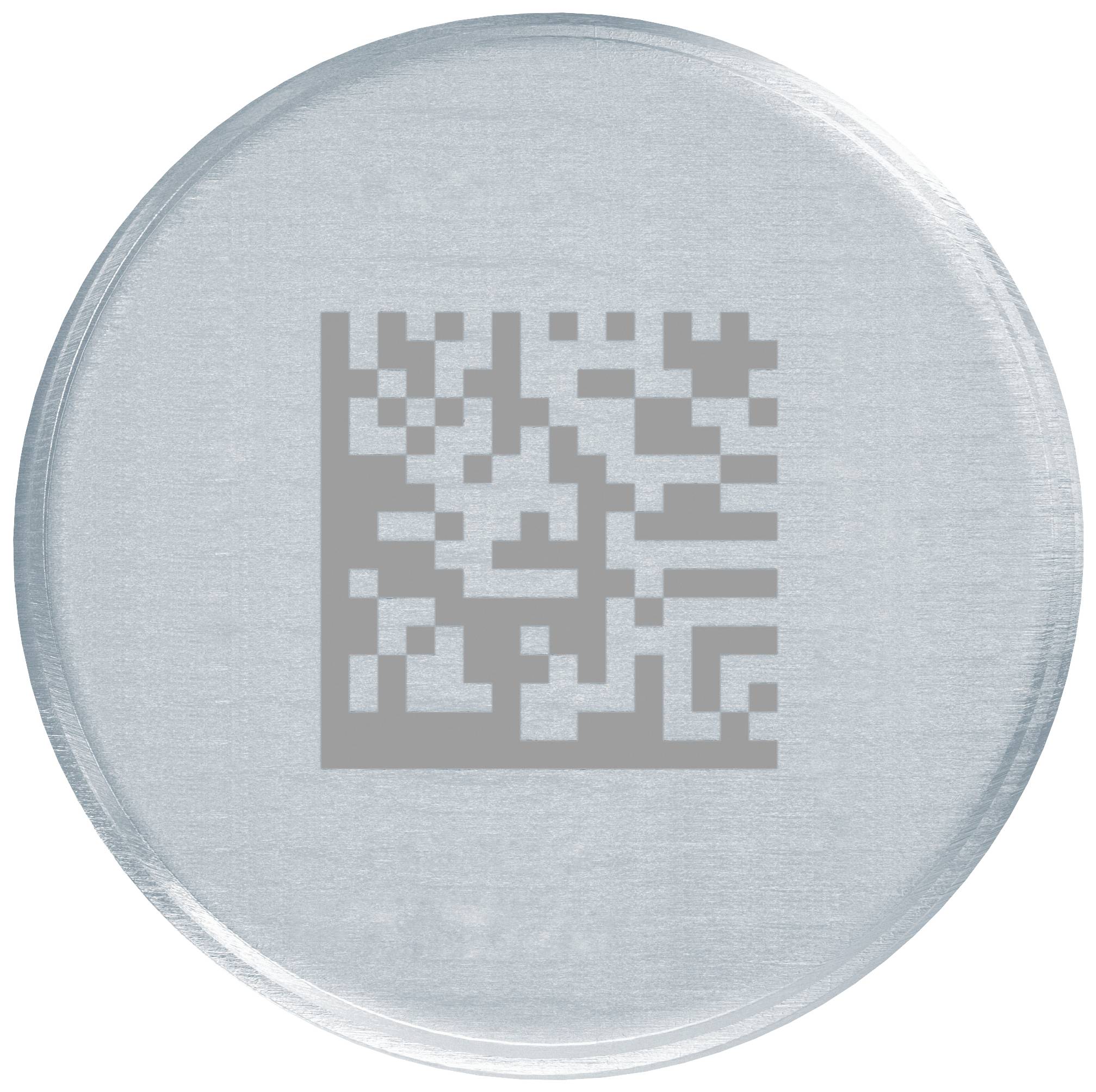

Un couvercle rond argenté avec un autocollant de code QR au centre, sur un fond blanc.

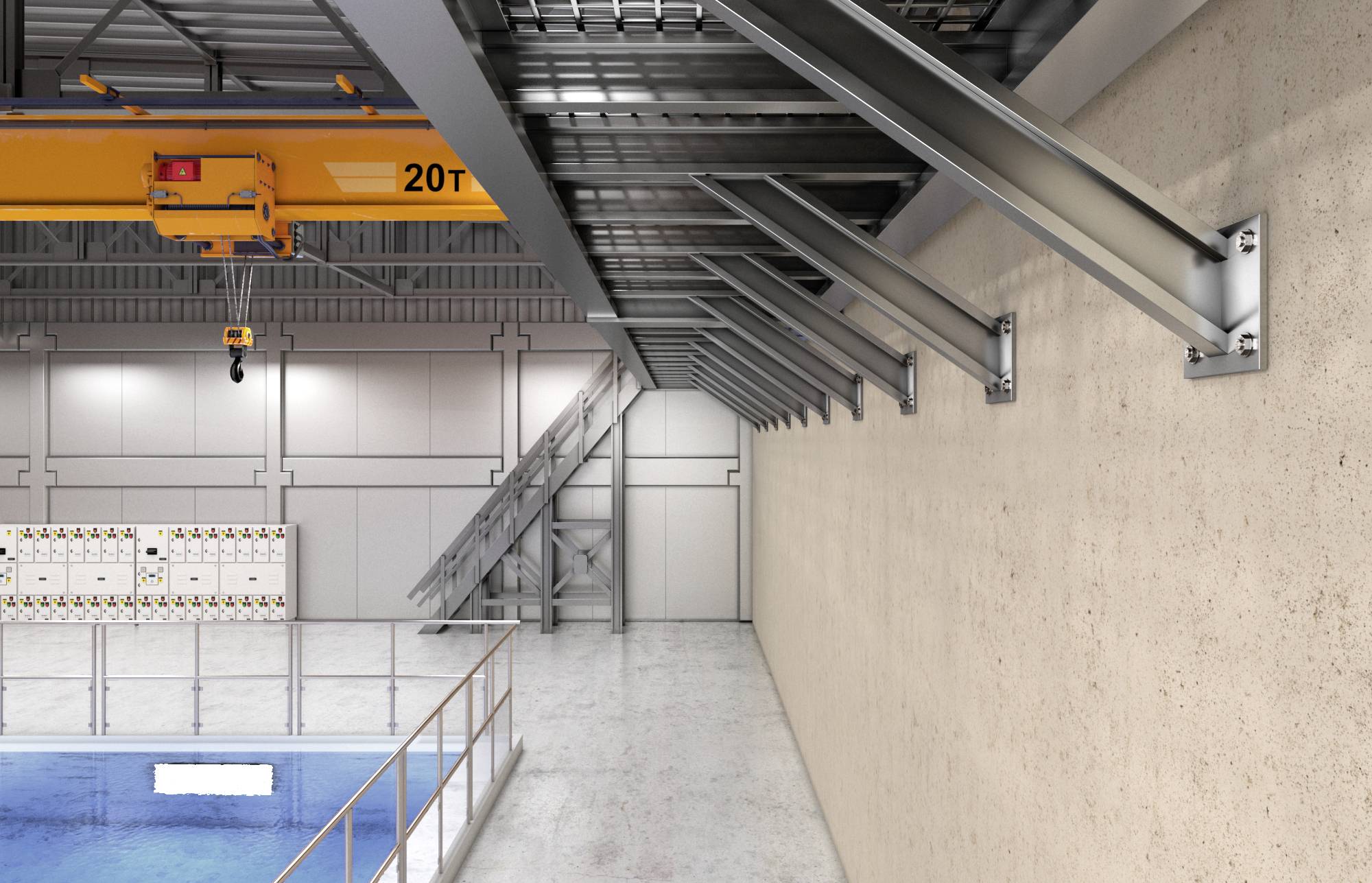

Vue intérieure d'un hall industriel avec une grue jaune de 20 tonnes suspendue au plafond. À droite se trouve un mur massif avec des poutres en acier. À gauche, une partie d'un bassin est visible.

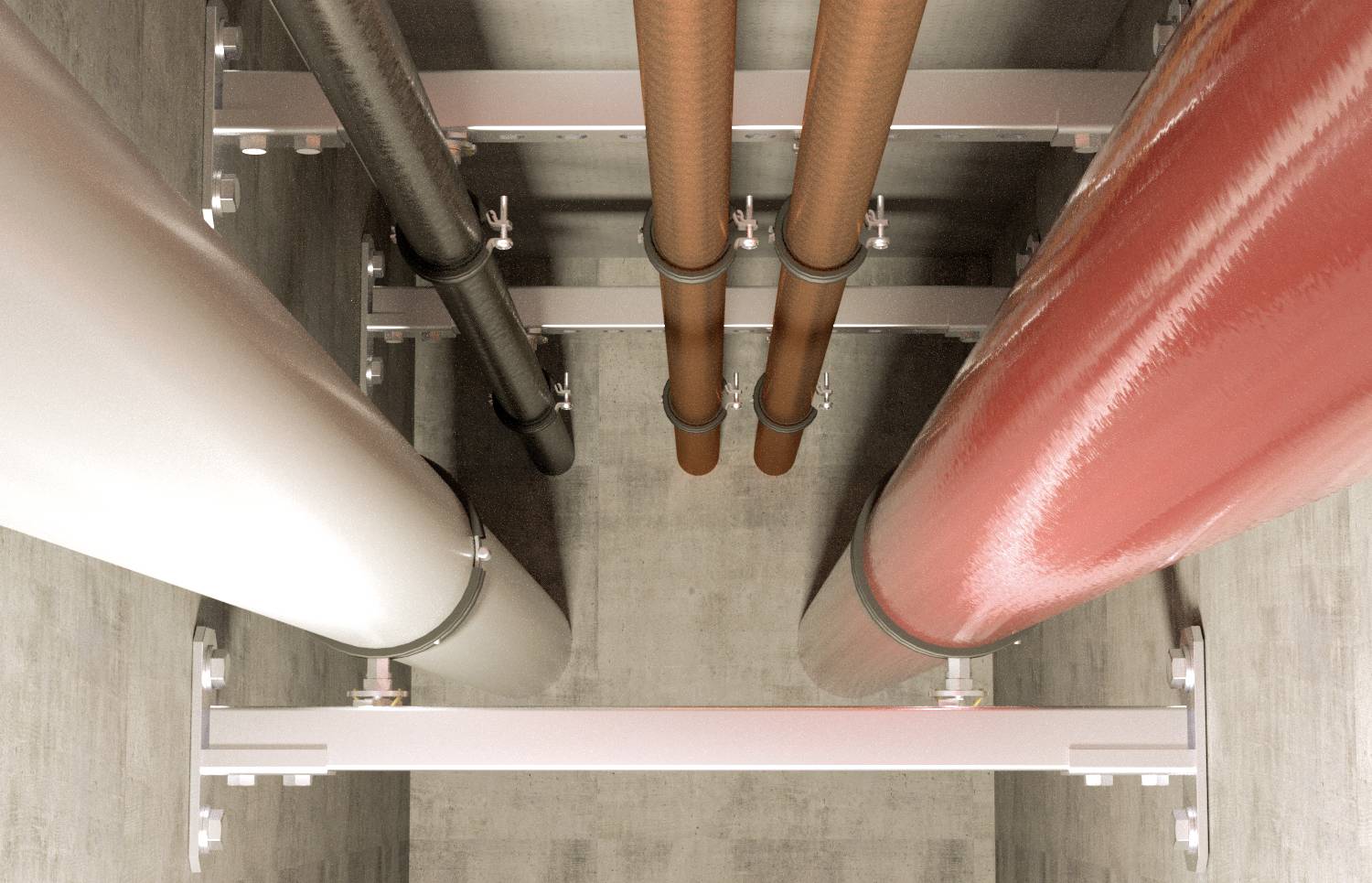

Différents tuyaux sont disposés parallèlement dans un canal en béton. Ils varient en taille et en couleur, comprenant des tuyaux noirs, rouges et blancs.

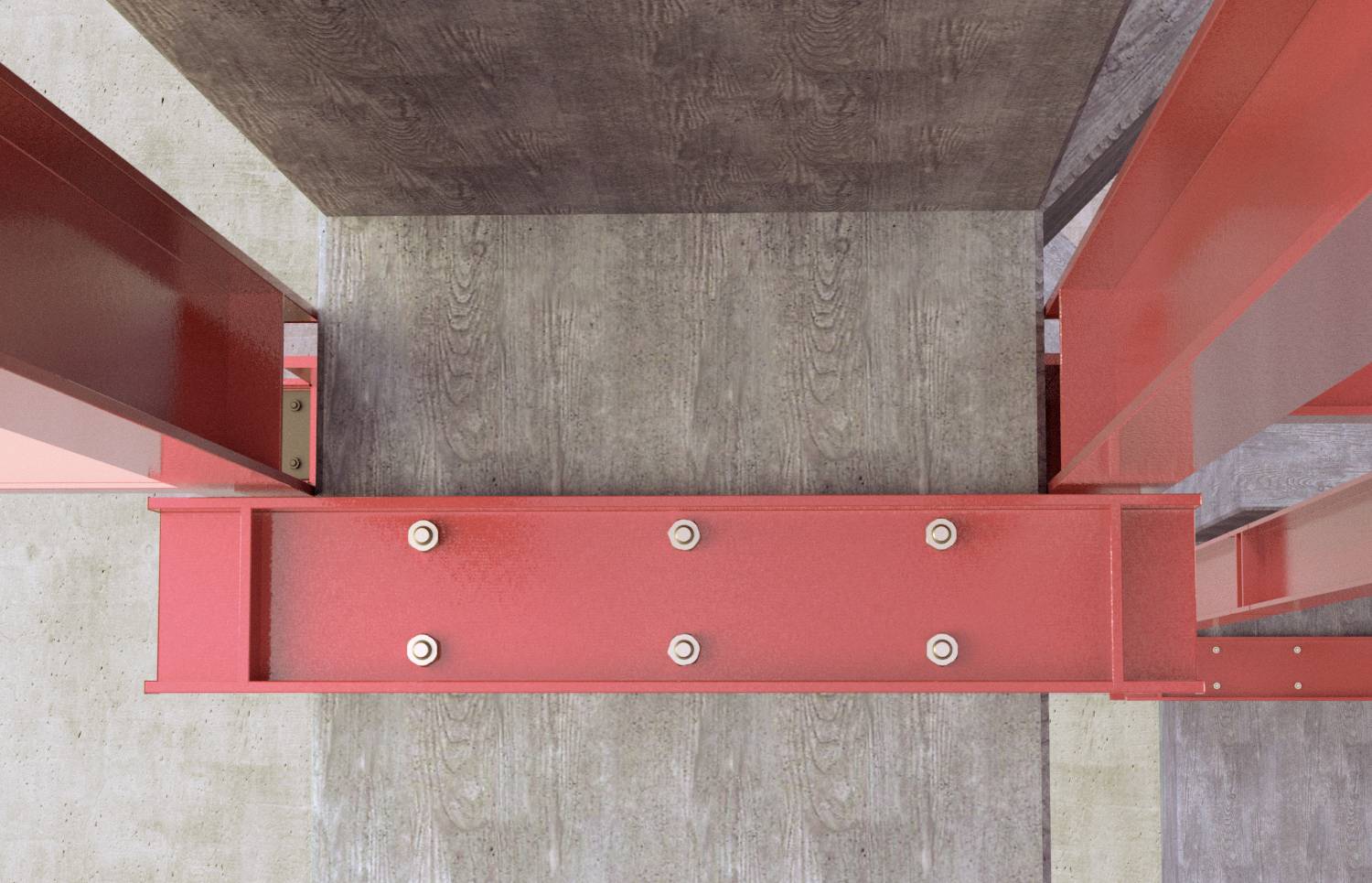

Poutre d'acier rouge, fixée par boulons, sur un mur en béton. Vue de dessus montrant les détails de construction.

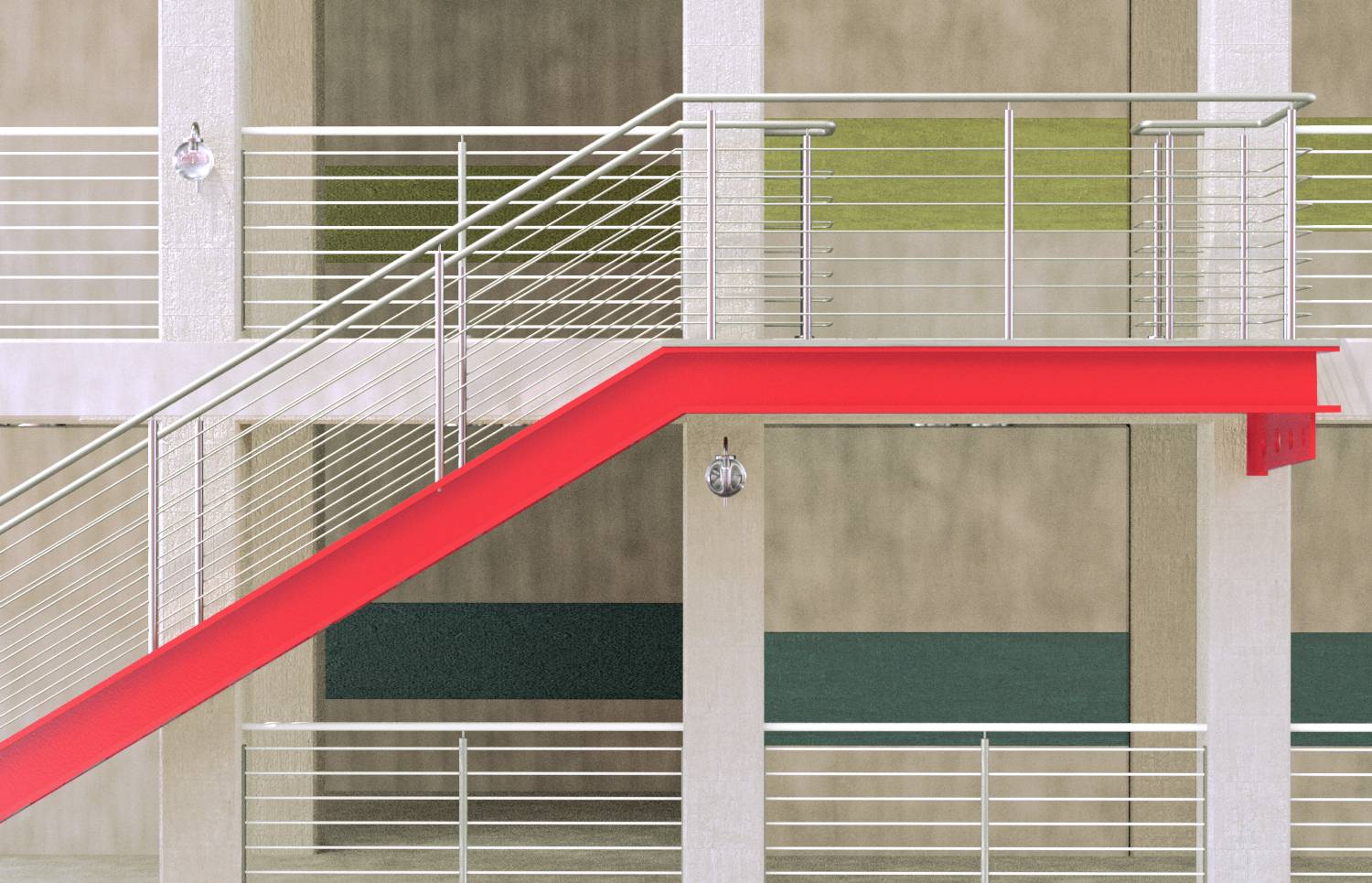

Un escalier moderne avec des rampes rouges relie les étages d'un bâtiment. Des lignes épurées et une esthétique minimaliste.

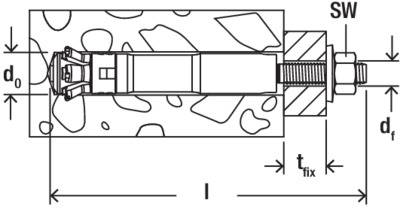

Dessin technique d'un boulon dans un insert matériau avec annotations de longueur et de diamètre, ainsi que le symbole de vis.

Un outil de forage pénètre dans une structure étiquetée 'FSU-SD', présentant une arête de coupe en spirale.

Représentation schématique d'une fibre avec un revêtement matériau traversant une couche géotechnique. Une flèche rouge indique la direction.

Animation de perceuse-marteau montrant un foret pénétrant dans du béton. La vis barrée signale : N'utilisez pas le mode percussion.

Diagramme 'FSU-ST' : L'élément de connexion avec une flèche de propulsion dirigée vers la gauche indique le sens du mouvement. À gauche, une surface structurée.

'Représentation d'un mur avec un élément de fixation. Montre l'installation d'un goujon d'ancrage à l'aide d'une perceuse et un gros plan de l'extrémité du goujon.'

'L'image montre un trou de forage avec un goujon d'ancrage. Avertissement : Respecter la distance 'U' par rapport au bord. Illustre le montage correct dans la maçonnerie.'

Outil de forage dans un mur, indiquant la direction d'insertion avec une flèche rouge à droite. Tête de forage à gauche de l'image.

Illustration d'une cheville à vis dans un mur en béton. Le jeu de chevilles est serré avec une clé. Une flèche indique le sens de rotation.

Une vis avec un chevillet est montée latéralement dans un mur. Le chevillet présente des marquages rouges et maintient un contact ferme avec la surface du mur.

1/16

21 Paquet(s)

Vente et expédition :

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (437,50 € / unité(s))

€

Signaler un incident juridique

Caractéristiques techniques

Diamètre nominal du foret : 22 mm
Diamètre du trou de perçage dans la pièce de fixation : 14 mm
Max. Épaisseur de la pièce de fixation : 30 mm
Filetage : M12
Ouverture de clé : 19 mm

Type de produit: Ancrage à contre-dépouille

Matériau: acier

Longueur: 190 mm

Contenu: 10 pc(s)

Propriété du matériau: étamé par galvanisation

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3026191 Fischer 567782 FSU M12x125/30 Ancrage à contre-dépouille 190 mm 10 pc(s)

Description

L'ancrage de coupe arrière fischer FSU est un ancrage de coupe arrière autotaraudeur en acier galvanisé pour les applications exigeant des charges et des garanties élevées (par ex. construction d'installations en acier lourdes, centrales nucléaires, industrie pétrolière et gazière). L'ancrage de coupe arrière est idéal pour Ideal pour les fixations de charges lourdes pour fixer des constructions en acier, des tuyaux lourds et des machines industrielles en intérieur dans le béton déchiré et non déchiré. Le FSU est placé dans un trou de perçage conçu avec la perceuse à collet FSU-SD à l'aide de l'outil de pose FSU-ST. L'ancrage coupe l'arrière et crée une connexion de forme. Cela garantit une sécurité maximale même dans les grandes largeurs de fissures dans les zones sismiques. L'outil de démontage FSU-DT permet de retirer l'ancrage rapidement et sans laisser de traces.

Ce texte a été traduit par une machine.

Modèle

Un niveau de charge et de sécurité maximal grâce à la forme parfaite
Six dents de coupe produisent une coupe arrière de manière autonome et rapide
Faibles distances entre les essieux et les bords en raison de faibles forces d'écartement
L'élément en plastique fixe l'ancrage dans le trou de perçage
DMC pour l'identification et la lecture uniques des données de produit
