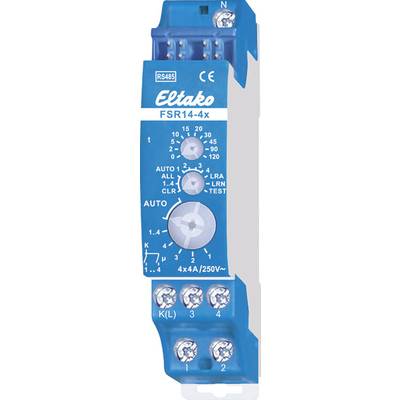

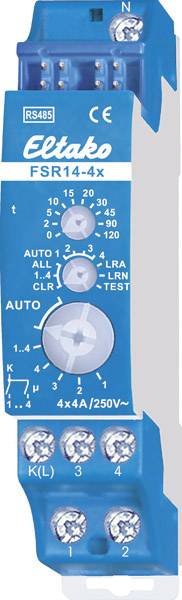

FSR14-4x Eltako bus RS485 Actionneur de commutation 4 canaux profilé Puissance de coupure (max.) 1000 W
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (65,99 € / unité(s))
65,99 €
Prix TTC
dont 0,02 € d’éco-part
Plus que 9 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Actionneur de commutation
- Série
Eltako
- Dim.
(l x H x P) 105.0000 x 95.0000 x 65.0000 mm
- Puissance de coupure max.
1000 W
IP20
- Alimentation
sur secteur
- Tension de fonctionnement
230 V
- Type de montage
profilé
1000 W
- Transmission des données (Smart Home)
bus RS485
- Canaux
4
- Largeur
105.0000 mm
- Hauteur
95.0000 mm
- Profondeur
65.0000 mm
- station de base
non requise, en option pour l'accès à distance
- Échange de données
bidirectionnel (bi)
non pertinent
- Poids
0.09
- Courant de commutation (max.)
4 A
- Couleur
multicolore
DRA (DIN-rail adaptor)
16 A
0.1 W
1000 W
12-12 V
FAUX
VRAI
FAUX
1000 W
VRAI
4
1
4 A
None
FAUX
VRAI
FAUX
FAUX
IP20
FAUX
VRAI
FAUX
VRAI
VRAI
200 W
- UKCA
oui
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2162172 FSR14-4x Eltako bus RS485 Actionneur de commutation 4 canaux profilé Puissance de coupure (max.) 1000 W
Description
Relais de commutation à impulsion avec 4 canaux, 1 contact NO 4A/250V AC, lampes à incandescence 1000W, séparé par potentiel de la tension d'alimentation, avec technologie DX. Bidirectionnel. Perte en veille seulement 0,1 watt. Connexion au bus RS485 Eltako. Câblage croisé du bus et alimentation électrique avec pont enfichable. Pour ce faire, il suffit de brancher l'échelle N sur la borne (N) et L sur K(L). Cela permet d'obtenir une perte de veille supplémentaire de seulement 0,1 watt. Si les 4 relais du FSR14-4x sont tous allumés, 0,7 watt est nécessaire. En cas de panne de la tension d'alimentation, il est désactivé. Les canaux peuvent être programmés indépendamment les uns des autres comme canal ES et/ou ER. Commande de scènes : avec l'un des quatre signaux de commande d'un bouton-poussoir à double bascule, plusieurs canaux d'une ou de plusieurs FSR14-4x peuvent être activés ou désactivés sur une scène. Les commandes centrales du PC sont envoyées via le logiciel de visualisation et de commande de la radio de bâtiment GFVS. Pour ce faire, il faut apprendre un ou plusieurs FSR14-4x sur le PC. Les interrupteurs rotatifs permettent d'apprendre les boutons et, le cas échéant, de tester les 4 canaux. La LED située sous le commutateur rotatif supérieur accompagne le processus d'apprentissage conformément au mode d'emploi et affiche les commandes de commande en fonctionnement par un clignotement bref.
