HPG1MK2 Générateur de fonction à batterie Velleman 1 Hz - 1 MHz 1 canal Sinusoïdale, Rectangulaire, Triangulaire
EAN :
Ref. fabricant :
Code produit :
Afficher des alternatives
Vente et expédition :
Total (104,17 € / unité(s))
€
Points forts et détails

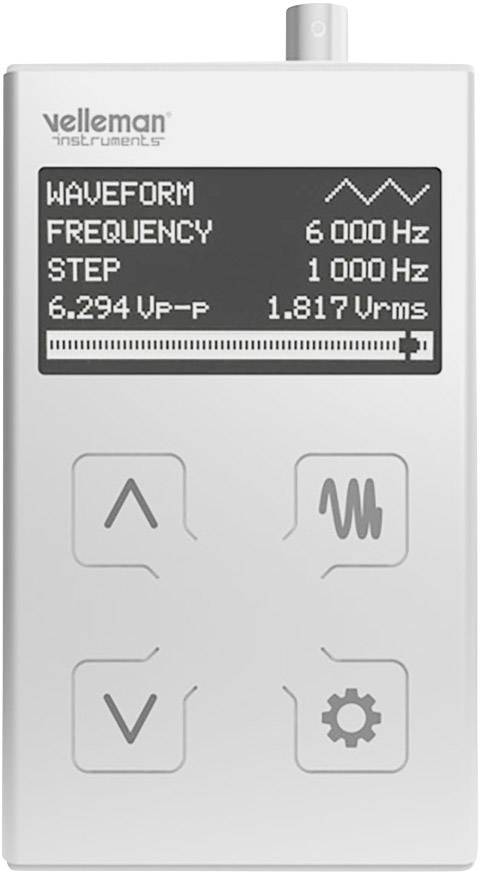

Générateur de fonctions HPG1MK2 au format de poche
- Générateur de fonctions de type DDS (Direct Digital Synthesis)
- Fonction Sweep
- Ecran OLED
- Fonctionne avec 4 piles 1,5 V LR03 (non fournies)
- Fond noir, caractères blancs
Caractéristiques techniques
- Durée de vie des piles : ± 15 heures avec piles alcalines au manganèse
- Paliers de fréquences : 1 Hz, 10 Hz, 100 Hz, 1 kHz et 10 kHz
- Impédance: 50 Ω
- Résolution : 10 bits
- Type de produit
Générateur de fonction à batterie
- Plage de fréquence
1 Hz - 1 MHz
- Formes de sortie de signal
Sinusoïdale
Rectangulaire
Triangulaire
- Facteur de distorsion harmonique sinus
typ. Klirrfaktor der Sinuswelle (THD): 0.1% @ 1 kHz / 0dB / 600 Ohm
- Affichage
LED
d'usine (sans certificat)
- Fonction vobulation
Oui
- Dim.
(l x H) 73 mm x 40 mm
- Poids
190 g
- Nombre de canaux
1 canal
- Fréquence (max.)
1 MHz
- Fréquence (min.)
1 Hz
- Largeur
73 mm
- Hauteur
40 mm
- Interfaces
BNC mâle
Cinch/RCA femelle
banane mâle
- Alimentation électrique
alimentation à batterie
- Type
HPG1MK2
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1601718 HPG1MK2 Générateur de fonction à batterie Velleman 1 Hz - 1 MHz 1 canal Sinusoïdale, Rectangulaire, Triangulaire
Description

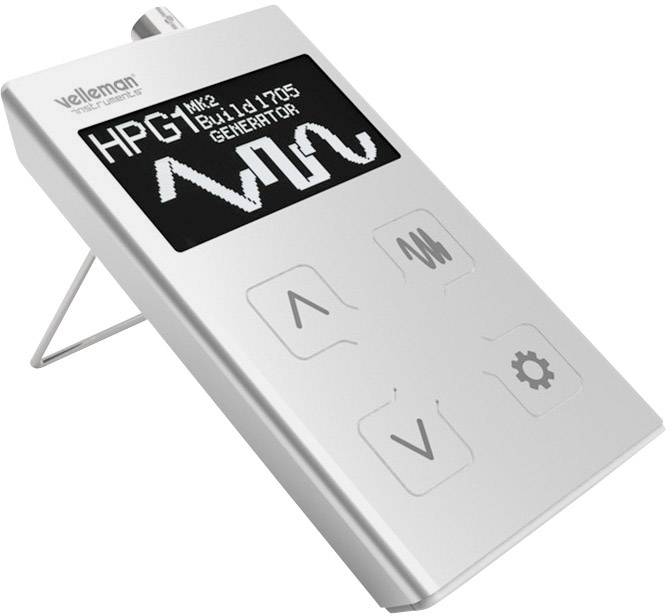

Un générateur de fonctions complet en format poche ! Vous pourrez désormais générer des signaux de test partout et choisir entre 3 formes d'onde. La fréquence, l'amplitude et la forme d'onde du signal peuvent être paramétrées dans le menu. Le générateur de fonctions comporte également une fonction Sweep très performante.
Modèle
- Résolution DAC : 10 bits
- Plage de fréquence : de 1 Hz à 1.000.000 Hz (0.01 %@1kHz)
- Pas de fréquence : 1 Hz, 10 Hz, 100 Hz, 1 kHz et 10 kHz
- Formes d'ondes : sinusoïde, signal carré, en triangle
- Tension de sortie : max. 8 Vpp
- Mesure du niveau de sortie réel : dBm / Vrms ou Vpp (± 3 %)
- Distorsion typique onde sinusoïdale (THD) : < 0.1% @ 1 kHz / 0dB / 600 Ohm
- Temps de montée/descente du signal carré : typ. 0.2 µs
- Impédance de sortie : 50 Ohm
- Consommation : 70 mA max
- Dimensions : 114 x 68 x 22 mm
Contenu de la livraison

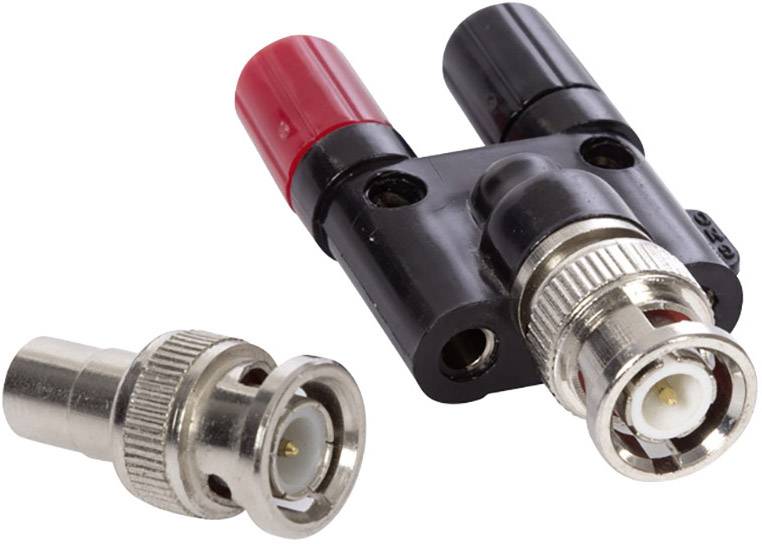

- Générateur de fonctions, adaptateur BNC mâle - RCA femelle et fiche mâle BNC vers fiche banane (2 x 4 mm).
