Name: Gossen Metrawatt M513R PROFITEST EMOBILITY Adaptateur de test 1 pc(s)
Brand: Gossen Metrawatt
SKU: 1784022
Availability: InStock

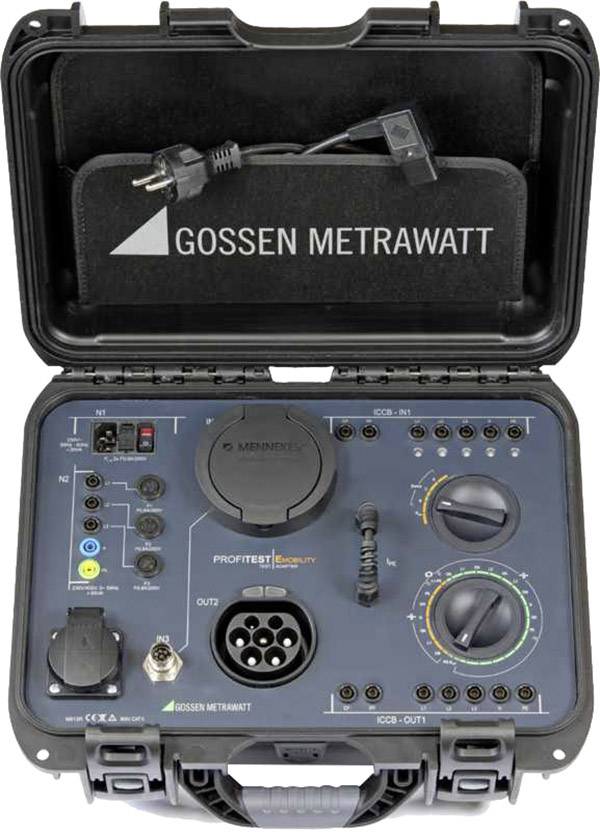

Appareil de test de Gossen Metrawatt dans un coffret, équipé de boutons rotatifs, d'afficheurs et d'une prise. Utilisé pour les contrôles de sécurité des installations électriques.

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

3 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (2 399,17 € / unité(s))

2 399,17 €

dont 0,71 € d’éco-part

Plus que 3 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Adaptateur de test de câble de charge PROFITEST EMOBILITY

Test des câbles de charge E monophasés et triphasés mode 2 et 3
Test de fonctionnement ou de déclenchement par simulation des cas d'erreur suivants : coupure, échange de conducteur et PE en phase
Mesure du courant du conducteur de protection avec convertisseur de courant de pince en tant qu'accessoire
Mesure de la résistance d'isolation et de conducteur de protection selon DIN VDE 0701-0702 avec le PROFITEST MXTRA / MTECH+
Test de déclenchement avec courant de défaut nominal et mesure du temps de déclenchement avec le PROFITEST MXTRA / MTECH+
Évaluation et enregistrement des différentes étapes de test avec le PROFITEST MXTRA / MTECH+

Caractéristiques techniques

Type de produit: Adaptateur de test

Pour marque: Gossen Metrawatt

Poids: 6.4 kg

Catégorie de mesure: CAT II 300 V

Largeur: 401 mm

Hauteur: 307 mm

Longueur: 173 mm

Type: PROFITEST EMOBILITY

Documents et téléchargements

Fiche technique

Fiche technique 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Adaptateur de test 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY Adaptateur de test 1 pc(s)

Description

Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Modèle

Test des câbles de charge électrique conformément à la norme DIN VDE 0701-0702 ainsi que des indications du fabricant grâce à un processus d'essai guidé avec un testeur recommandé
, contrôle des câbles de charge des types mode 2 et mode 3
contrôle des câbles de raccordement avec connecteur de charge spécifique au pays (type de fiche 1, etc.)
test de fonctionnement ou de déclenchement en simulant les cas d'erreur suivants : coupure, Échange de conducteurs et PE à la phase
mesure du courant du conducteur de protection avec convertisseur de courant de pince en tant qu'accessoire
mesure de la résistance de conducteur de protection et d'isolation selon DIN VDE 0701-0702 avec un testeur recommandé
test de déclenchement avec courant de défaut nominal et mesure du temps de déclenchement avec un testeur recommandé
évaluation et enregistrement des différentes étapes de test avec un testeur recommandé
simulation de l'état du véhicule En 61851-1/VDE 0122-1
contrôle du codage de résistance pour l'accouplement et la fiche du véhicule conformément à en 61851-1/VDE 0122-1
applications :
contrôle de l'efficacité des mesures de protection sur les câbles de charge électriques pour les véhicules électriques et hybrides
caractéristiques techniques :
les cas d'erreur suivants peuvent être simulés avec l'adaptateur de test pour l'alimentation secteur d'un câble de charge (Même sans testeur supplémentaire) :
panne de conducteur unique (détection de sous-tension) de l'alimentation
externe sur le conducteur de protection en commutant la phase sur le conducteur de protection (position du commutateur PE-UEXT)
l'évaluation de la réponse du câble de charge au cas de panne est purement optique :
ICCB actif ou inactif (lampe de signal sur ICCB)
Signalisation des cas d'erreur par des LED sur l'adaptateur de test
les tests supplémentaires suivants sont possibles lors de la connexion d'un testeur recommandé sur l'adaptateur de test :
mesure individuelle
de la résistance du conducteur de protection du câble de charge par la fonction RPE sur l'appareil de test
mesure de la résistance d'isolement du câble de charge par la fonction RISO sur l'appareil de test
test test de déclenchement du RCDS IM ICCB avec courant de défaut nominal grâce à la fonction IF de l'appareil de test
mesure du temps de déclenchement du disjoncteur différentiel dans l'ICCB par la fonction IDN de l'appareil de test
mesure du codage de résistance
déroulement des tests pour une mesure confortable et enregistrement
de deux séquences d'essai dans les appareils de test associés :
Câble de charge mode 2
câble de charge mode 3
l'appareil de test effectue de façon semi-automatique toutes les étapes de test.
Chaque étape d'essai est évaluée et évaluée par l'utilisateur (OK/non OK) pour une consignation ultérieure.

Contenu de la livraison

1 adaptateur de test dans la mallette
(1) Cordon secteur
1 mode d'emploi

Avertissement

Mode d’emploi pas disponible en Français.

Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
