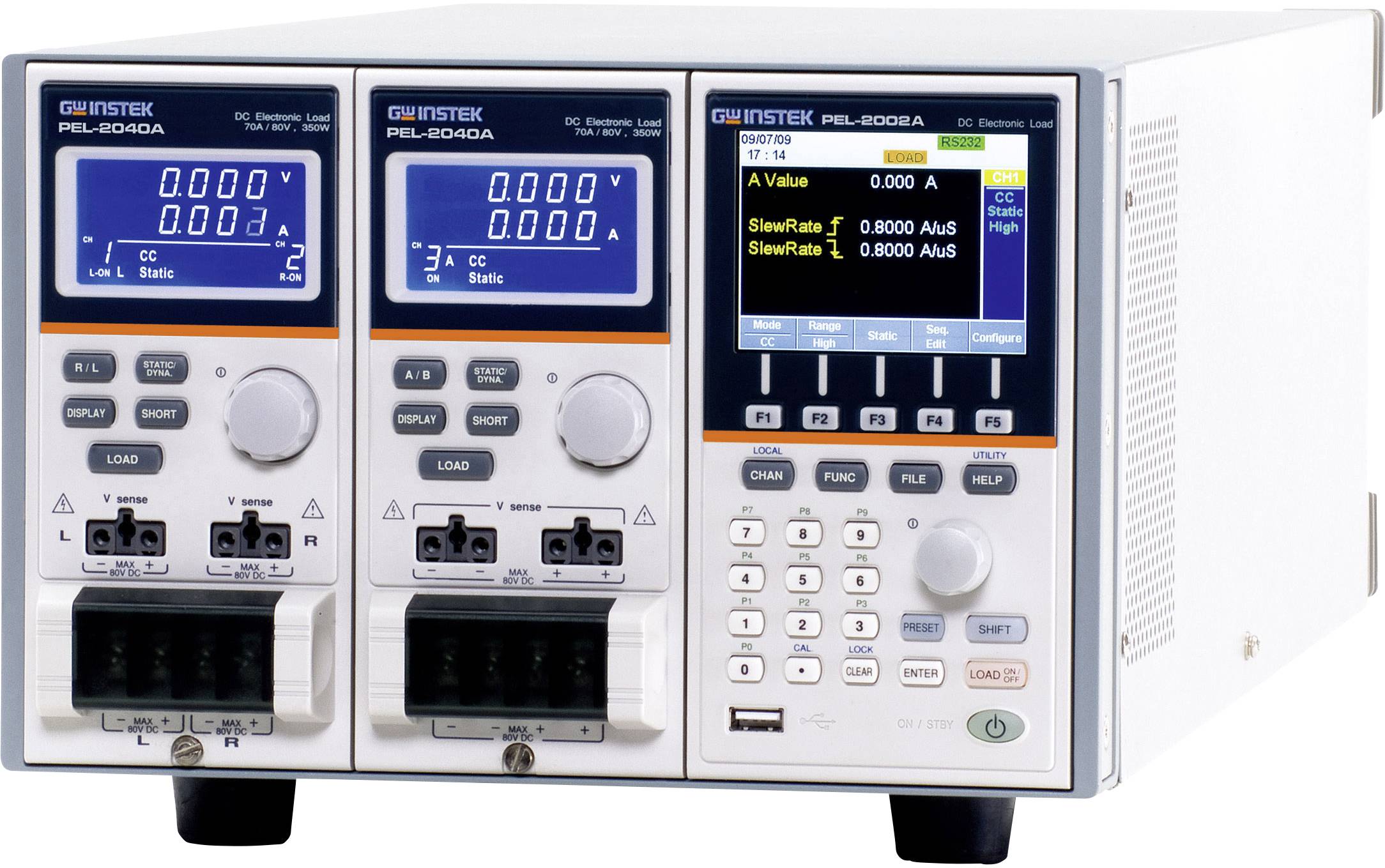

GW Instek 01EL2030A0GT 1 - 80 V 0 - 40 A 250 W USB, RS-232C 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (2 057,50 € / unité(s))
2 057,50 €
HT
dont 0,11 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Module 2 canaux charge électronique pour les systèmes centraux PEL200xA, 80V/5A, 30W / 80V/40A, 250W
- Type
PEL-2030A
250 W
- Interfaces
USB
RS-232C
d'usine (sans certificat)
- Poids
3.8 kg
- Tension de sortie maximale
80 V
- Tension de sortie minimale
1 V
- Courant de sortie (max.)
40 A
- Courant de sortie (min.)
0 A
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2177996 GW Instek 01EL2030A0GT 1 - 80 V 0 - 40 A 250 W USB, RS-232C 1 pc(s)
Description
Répond à toutes vos exigences en matière de simulation de charge à haute vitesse
les PEL-2004A et PEL-2002A sont des charges DC programmables à canaux multiples avec une structure modulaire. La série PEL-2000A a été conçue pour répondre au déplacement progressif vers le fonctionnement à haute vitesse sur le marché des semi-conducteurs d'aujourd'hui. Tout comme les unités d'alimentation, les convertisseurs DC-DC et les piles qui alimentent les circuits à semi-conducteurs pour suivre ce déplacement sont devenus nécessaires pour la conception de l'alimentation, le contrôle de qualité et la certification caractéristique avec des charges de puissance élevées. La série PEL-2000A comprend deux types de systèmes centraux et 4 types de modules de charge pour répondre aux besoins des utilisateurs de manière flexible. Chaque combinaison de module de charge peut être utilisée avec un système de test pour adapter un système de test en fonction du nombre de canaux et de la tension de charge maximale, de la tension et du courant de chaque canal. Plusieurs charges peuvent être commutées en parallèle pour fournir une puissance supérieure afin de tester des sorties d'alimentation plus élevées. Cette flexibilité permet de réduire les investissements nécessaires pour les projets futurs ayant des besoins différents en électricité. Le PEL-2004A est un boîtier principal à 4 slots avec une unité de commande maître pour l'enregistrement de 4 modules de charge, tandis que le PEL-2002A est un boîtier de commande à 2 slots avec unité de commande maître pour 2 modules de charge. Si le PEL-2004A est configuré avec 4 modules de charge de 350 watts chacun, la série PEL-2000A peut réduire jusqu'à 1,4 kVA de puissance.
Pour des capacités de charge plus élevées, les grands systèmes peuvent être connectés en parallèle avec des connecteurs standards MIL 20 broches. Max. 5 maismes, dont un maître et 4 esclaves, peuvent être reliés entre eux pour fournir une capacité de charge totale de 7 kW pour les applications à courant élevé et à haute puissance. Avec 4 modules de charge à double canal, le PEL-2004a est capable de tester simultanément 8 sorties d'alimentation. La fonction de séquence permet à chaque canal de modifier sa pointe de charge en fonction d'une séquence prédéfinie avec une vitesse maximale de 100 s par pas. Chaque séquence peut fonctionner en même temps sous la commande d'une horloge. Il s'agit de l'une des caractéristiques les plus puissantes de la série PEL-2000A, car elle est capable de simuler de manière réaliste une alimentation électrique à sorties multiples. En mode dynamique, le courant de charge ou la résistance de charge pulse entre deux niveaux prédéfinis à une vitesse prédéfinie jusqu'à 25 s par pas. Cette procédure est souvent utilisée comme méthode de test standard pour vérifier la réponse d'une alimentation électrique à des changements de charge rapides. De manière remarquable, plusieurs canaux de charge peuvent être connectés en parallèle pour permettre des tests dynamiques de fonctionner de manière synchrone sous une seule horloge. Cette fonctionnalité dynamique parallèle offre la flexibilité nécessaire pour effectuer des tests dynamiques pour une alimentation haute performance sans avoir à ajouter de charge élevée.
La série PEL-2000A dispose d'une gamme de modes de protection : protection contre les surintensités (OCP), protection contre les surtensions (OVP), protection contre les surcharges (OPP), protection contre les surtensions (RVP) et protection contre les sous-tensions (EIE). Les modes de protection sont utiles pour protéger à la fois les modules de charge et les testeurs. Un avertisseur sonore peut être réglé lorsqu'un réglage de protection a été déclenché. Lorsqu'un mode de protection a été déclenché, l'unité de charge affiche une alarme et arrête la baisse de courant/tension. Lorsqu'une unité de charge fonctionne en mode CR ou CV, l'appareil peut avoir besoin d'une protection contre les surintensités pour éviter qu'un courant excessif ne soit réduit. La protection contre les surintensités arrête de réduire le courant à la charge par rapport à la limite recommandée et empêche les dommages de burn-out à la charge. La protection contre les surtensions est utilisée pour limiter la hauteur des joints de tension. Lorsque l'OVP se déclenche, la série PEL-2000A arrête la tension de descente. La protection contre la surcharge est utilisée lorsque la puissance d'entrée dépasse les spécifications de la charge. Lorsque l'OPP est déclenché, la puissance cesse d'être réduite. La protection contre la tension de retour empêche les dommages de tension de retour sur la série PEL-2000A jusqu'à la puissance nominale indiquée. Si la protection contre la tension de retour a été déclenchée, une tonalité d'alarme retentit jusqu'à ce que la tension de blocage soit retirée. En cas de protection contre les sous-tensions, la charge s'arrête lorsque la tension tombe en dessous d'une limite définie. La fonction Go/NoGo est disponible pour surveiller en permanence les résultats des tests. Si un résultat de test dépasse une limite prédéfinie, un message « no Go » s'affiche à l'écran et un signal « no Go » peut être envoyé via l'interface D-SUB pour la commande externe de l'appareil. Cette fonction Go/NoGo est disponible pour le mode CC, le mode CV et le mode CR. En mode « programme », 12 programmes, chacun contenant 10 mémoires de configuration de panneau, peuvent être édités pour créer des routines de travail pour les contrôles répétitifs. Une fois qu'un programme a été exécuté, les résultats de toutes les étapes de test sont affichés à l'écran avec les arrêts Go/NoGo. Pour la commande externe et la configuration du système, la série PEL-2000A dispose de série d'interfaces USB et RS-232 ainsi que GPIB en option. Le pilote LabView et le logiciel Data Logging PC sont pris en charge pour toutes les interfaces disponibles. Chaque canal dispose d'une fiche de contrôle/surveillance analogique à l'arrière pour allumer et éteindre la charge et surveiller le courant de charge et la charge à l'extérieur.
Ce texte a été traduit par une machine.
les PEL-2004A et PEL-2002A sont des charges DC programmables à canaux multiples avec une structure modulaire. La série PEL-2000A a été conçue pour répondre au déplacement progressif vers le fonctionnement à haute vitesse sur le marché des semi-conducteurs d'aujourd'hui. Tout comme les unités d'alimentation, les convertisseurs DC-DC et les piles qui alimentent les circuits à semi-conducteurs pour suivre ce déplacement sont devenus nécessaires pour la conception de l'alimentation, le contrôle de qualité et la certification caractéristique avec des charges de puissance élevées. La série PEL-2000A comprend deux types de systèmes centraux et 4 types de modules de charge pour répondre aux besoins des utilisateurs de manière flexible. Chaque combinaison de module de charge peut être utilisée avec un système de test pour adapter un système de test en fonction du nombre de canaux et de la tension de charge maximale, de la tension et du courant de chaque canal. Plusieurs charges peuvent être commutées en parallèle pour fournir une puissance supérieure afin de tester des sorties d'alimentation plus élevées. Cette flexibilité permet de réduire les investissements nécessaires pour les projets futurs ayant des besoins différents en électricité. Le PEL-2004A est un boîtier principal à 4 slots avec une unité de commande maître pour l'enregistrement de 4 modules de charge, tandis que le PEL-2002A est un boîtier de commande à 2 slots avec unité de commande maître pour 2 modules de charge. Si le PEL-2004A est configuré avec 4 modules de charge de 350 watts chacun, la série PEL-2000A peut réduire jusqu'à 1,4 kVA de puissance.
Pour des capacités de charge plus élevées, les grands systèmes peuvent être connectés en parallèle avec des connecteurs standards MIL 20 broches. Max. 5 maismes, dont un maître et 4 esclaves, peuvent être reliés entre eux pour fournir une capacité de charge totale de 7 kW pour les applications à courant élevé et à haute puissance. Avec 4 modules de charge à double canal, le PEL-2004a est capable de tester simultanément 8 sorties d'alimentation. La fonction de séquence permet à chaque canal de modifier sa pointe de charge en fonction d'une séquence prédéfinie avec une vitesse maximale de 100 s par pas. Chaque séquence peut fonctionner en même temps sous la commande d'une horloge. Il s'agit de l'une des caractéristiques les plus puissantes de la série PEL-2000A, car elle est capable de simuler de manière réaliste une alimentation électrique à sorties multiples. En mode dynamique, le courant de charge ou la résistance de charge pulse entre deux niveaux prédéfinis à une vitesse prédéfinie jusqu'à 25 s par pas. Cette procédure est souvent utilisée comme méthode de test standard pour vérifier la réponse d'une alimentation électrique à des changements de charge rapides. De manière remarquable, plusieurs canaux de charge peuvent être connectés en parallèle pour permettre des tests dynamiques de fonctionner de manière synchrone sous une seule horloge. Cette fonctionnalité dynamique parallèle offre la flexibilité nécessaire pour effectuer des tests dynamiques pour une alimentation haute performance sans avoir à ajouter de charge élevée.
La série PEL-2000A dispose d'une gamme de modes de protection : protection contre les surintensités (OCP), protection contre les surtensions (OVP), protection contre les surcharges (OPP), protection contre les surtensions (RVP) et protection contre les sous-tensions (EIE). Les modes de protection sont utiles pour protéger à la fois les modules de charge et les testeurs. Un avertisseur sonore peut être réglé lorsqu'un réglage de protection a été déclenché. Lorsqu'un mode de protection a été déclenché, l'unité de charge affiche une alarme et arrête la baisse de courant/tension. Lorsqu'une unité de charge fonctionne en mode CR ou CV, l'appareil peut avoir besoin d'une protection contre les surintensités pour éviter qu'un courant excessif ne soit réduit. La protection contre les surintensités arrête de réduire le courant à la charge par rapport à la limite recommandée et empêche les dommages de burn-out à la charge. La protection contre les surtensions est utilisée pour limiter la hauteur des joints de tension. Lorsque l'OVP se déclenche, la série PEL-2000A arrête la tension de descente. La protection contre la surcharge est utilisée lorsque la puissance d'entrée dépasse les spécifications de la charge. Lorsque l'OPP est déclenché, la puissance cesse d'être réduite. La protection contre la tension de retour empêche les dommages de tension de retour sur la série PEL-2000A jusqu'à la puissance nominale indiquée. Si la protection contre la tension de retour a été déclenchée, une tonalité d'alarme retentit jusqu'à ce que la tension de blocage soit retirée. En cas de protection contre les sous-tensions, la charge s'arrête lorsque la tension tombe en dessous d'une limite définie. La fonction Go/NoGo est disponible pour surveiller en permanence les résultats des tests. Si un résultat de test dépasse une limite prédéfinie, un message « no Go » s'affiche à l'écran et un signal « no Go » peut être envoyé via l'interface D-SUB pour la commande externe de l'appareil. Cette fonction Go/NoGo est disponible pour le mode CC, le mode CV et le mode CR. En mode « programme », 12 programmes, chacun contenant 10 mémoires de configuration de panneau, peuvent être édités pour créer des routines de travail pour les contrôles répétitifs. Une fois qu'un programme a été exécuté, les résultats de toutes les étapes de test sont affichés à l'écran avec les arrêts Go/NoGo. Pour la commande externe et la configuration du système, la série PEL-2000A dispose de série d'interfaces USB et RS-232 ainsi que GPIB en option. Le pilote LabView et le logiciel Data Logging PC sont pris en charge pour toutes les interfaces disponibles. Chaque canal dispose d'une fiche de contrôle/surveillance analogique à l'arrière pour allumer et éteindre la charge et surveiller le courant de charge et la charge à l'extérieur.
Ce texte a été traduit par une machine.
