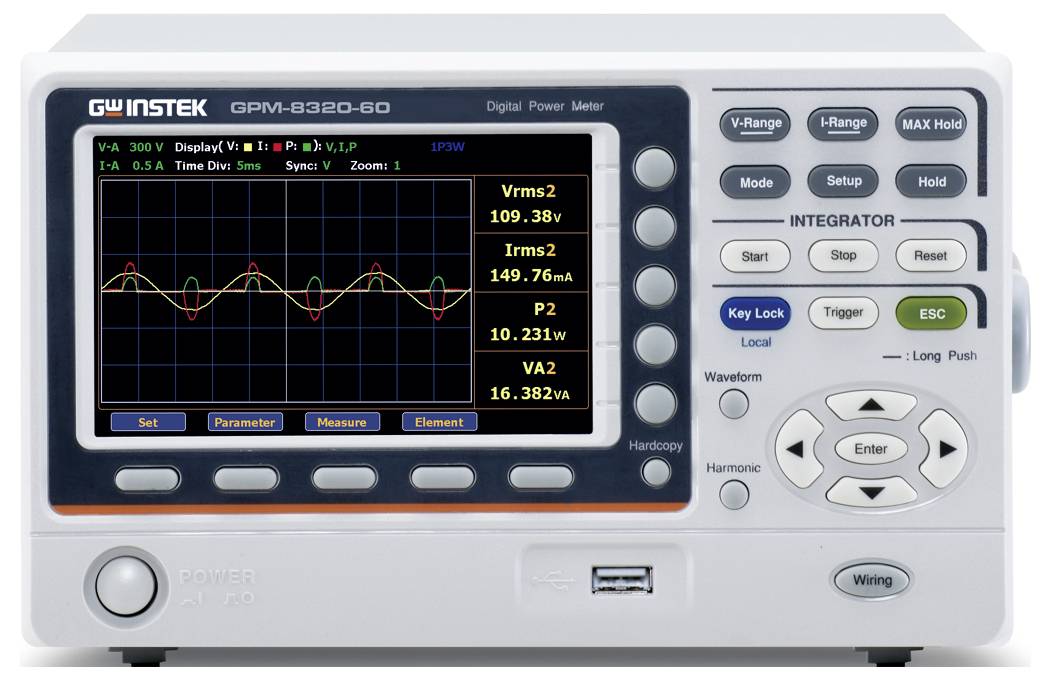

GW Instek GPM-8320-60 (CE) GPIB/DA12 Analyseur de réseau Mesures de l'énergie, Écran graphique, avec fonction enregistre
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (4 020,83 € / unité(s))
4 020,83 €
HT
dont 0,42 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Compteur GW Instek GPM-8320-60 (CE) ce GPIB/DA12 Digital Power Power Meter
- Courant et précision élevés : mesure directe du courant jusqu'à 60 A (garanti) avec une précision de ±(0,1% de la valeur mesurée+0,05% de la plage).
- Large bande passante : mesure de DC et de 0,1 Hz à 100 kHz.
- Affichage polyvalent : écran LCD TFT 5 pouces avec valeurs de mesure à 5 chiffres et 25 paramètres de mesure de puissance.
- Fonctions d'analyse : affichage de la forme d'onde (V/I/P) et analyse harmonique jusqu'au 50ème ordre (conforme à la norme IEC61000-4-7).
- Câblage flexible : prend en charge les modes 1P3W, 3P3W, 3P4W, 3V3A.
- Collecte de données : mémoire interne pour 10 000 enregistrements de données.
- Interfaces complètes : standard RS-232C, USB (appareil/hôte), LAN ; GPIB et E/S numérique (DA12) en option.
- Mesure automatique : commutation automatique de la plage pour les mesures d'intégration et le changement de gamme personnalisable
Caractéristiques techniques
- Largeur de bande (tension/courant) : DC, 0,1 Hz à 100 kHz
- Taux d'échantillonnage : 300 kHz
- Résolution d'affichage : 5 chiffres
- Résistance d'entrée (tension) : env. 2 MΩ
- Résistance d'entrée (courant, entrée directe) : env. 1,65 MΩ
- Entrée maximale (tension) : 1000 V.
- Entrée maximale (courant) : 70 A (crête 150 A), spécification garantie 65 A pour entrée directe 1A à 60A
- Analyse harmonique : oui, jusqu'au 50 ème ordre
- Distorsion harmonique totale : oui
- Paramètres de mesure : VRMS, Vmn, VDC, VAC, IRMS, IDC, IAC, P, va, VAR, PF, CFI, CFV, DEG, IHZ, vHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFICACE
- Affichage de la forme d'onde : V (tension), I (courant), P (puissance)
- Entrée de capteur de courant externe : oui (EXT1/EXT2)
- Mémoire interne : 10 000 enregistrements de données
- Changement de gamme automatique : pour le mode d'intégration
- Taux de mise à jour de l'affichage : 0,1 s/0,25 s/0,5 s/1s/2s/5s/10s/20s
- Facteur de crête : 3 ou 6 (6 A) au choix
- Type de produit
Analyseur de réseau
- Catégorie de mesure
CAT II 600 V
- Affichage (détails)
Ecran LCD TFT 5 pouces (800 x 480)
- Détection de phase
oui
- Détection du conducteur de mise à la terre
non
d'usine (sans certificat)
- Alim.
AC 100 V à 240 V, 50 Hz à 60 Hz ; consommation max. 35 VA
- Dim.
(L x l x H) 40.25 x 22 x 13.2 cm
- Poids
3.4 kg
- Spécificités
Mesures de l'énergie
Écran graphique
avec fonction enregistreur
- Largeur
22 cm
- Hauteur
13.2 cm
- Longueur
40.25 cm
- Interfaces
LAN
RS-232C
USB-Host
périphérique USB
Documents et téléchargements
Fiche technique
Fiche technique 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Analyseur de réseau Mesures de l'énergie, Écran graphique, avec fonction enregistre
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 Analyseur de réseau Mesures de l'énergie, Écran graphique, avec fonction enregistre
Description
Les modèles GW Instek GPM-8320-60/GPM-8330-60 sont des versions améliorées des wattmètre triphasés préexistants GPM-8320/GPM-8330. Le GPM-8320-60 dispose de 2 éléments d'entrée, tandis que le GPM-8330-60 fournit 3 éléments d'entrée. Le symbole «-60 » ajouté signifie que le courant d'entrée direct maximal peut atteindre 70 A (60 A est la spécification garantie), ce was améliore non seulement les applications de mesure de puissance à haute intensité, mais permet également d'économiser des coûts de convertisseur de courant par rapport aux modèles existants.
Ces modèles disposent d'une bande passante de mesure de DC, 0,1 Hz à 100 kHz et sont équipés de convertisseurs A/D 16 bits et d'un taux d'échantillonnage de 300 kHz. Un écran TFT LCD de 5 pouces, des valeurs de mesure à 5 chiffres, 25 paramètres de mesure de puissance différents et des capacités de mesure de haute précision sont également disponibles.
Les modèles GPM-8320-60/GPM-8330-60 offrent également des fonctions d'affichage de forme d'onde (tension/courant/puissance), la fonction de mesure d'intégration, la mesure et l'analyse des harmoniques de plusieurs ordres (mesure 50 Hz/60 Hz conforme aux exigences de la norme IEC61000-4-7), des bornes d'entrée de capteur externes et une multitude d'interfaces de communication. Ces fonctions permettent aux utilisateurs de mesurer les performances de manière claire, pratique et précise et en font les compteurs de puissance les plus fonctionnels et les plus économiques de leur catégorie.
Ce texte a été traduit par une machine.
Ces modèles disposent d'une bande passante de mesure de DC, 0,1 Hz à 100 kHz et sont équipés de convertisseurs A/D 16 bits et d'un taux d'échantillonnage de 300 kHz. Un écran TFT LCD de 5 pouces, des valeurs de mesure à 5 chiffres, 25 paramètres de mesure de puissance différents et des capacités de mesure de haute précision sont également disponibles.
Les modèles GPM-8320-60/GPM-8330-60 offrent également des fonctions d'affichage de forme d'onde (tension/courant/puissance), la fonction de mesure d'intégration, la mesure et l'analyse des harmoniques de plusieurs ordres (mesure 50 Hz/60 Hz conforme aux exigences de la norme IEC61000-4-7), des bornes d'entrée de capteur externes et une multitude d'interfaces de communication. Ces fonctions permettent aux utilisateurs de mesurer les performances de manière claire, pratique et précise et en font les compteurs de puissance les plus fonctionnels et les plus économiques de leur catégorie.
Ce texte a été traduit par une machine.
