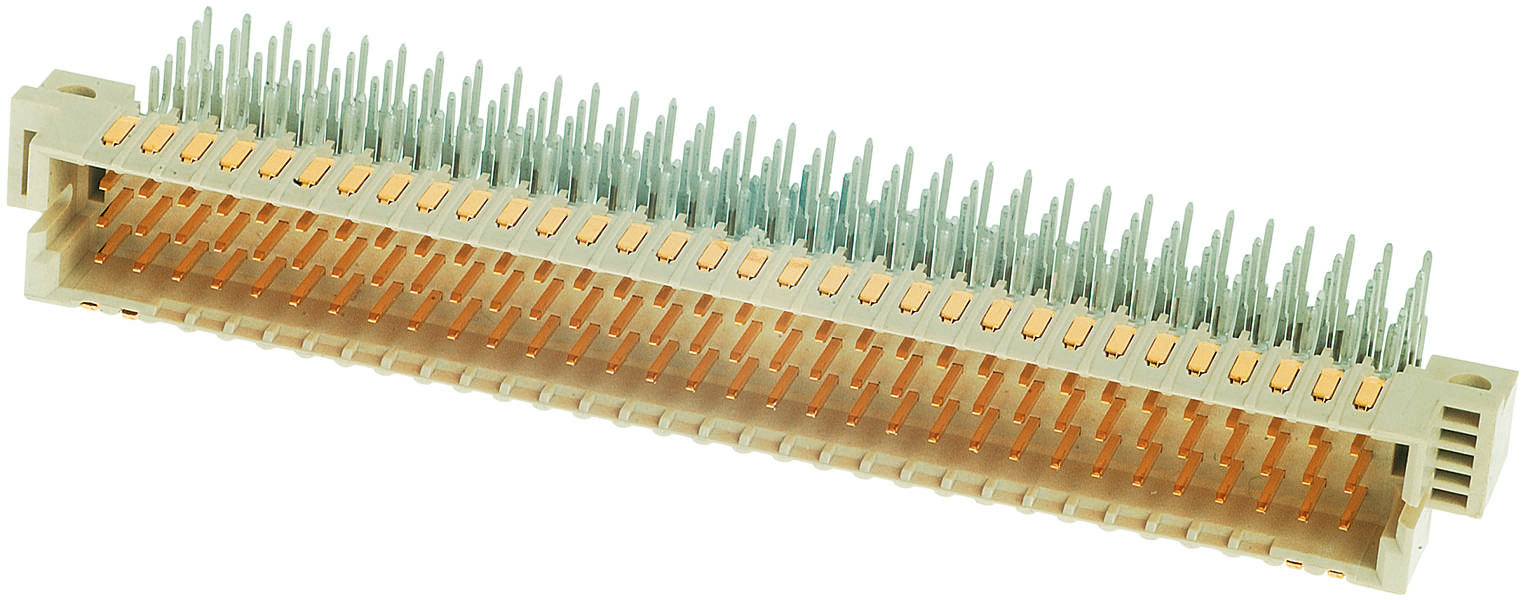

HARTING 02011602101 Connecteur mâle Nbr de rangées 5 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur mâle
Forme
coudé
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
160
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
23,33 €
3
4% = 1,02 €
22,31 €
5
6% = 1,42 €
21,91 €
10
7% = 1,70 €
21,63 €
25
9% = 2,00 €
21,33 €
50
10% = 2,34 €
20,99 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (23,33 € / unité(s))
23,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur mâle
- Nbr total de pôles 160
- Nbr de rangées 5
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : har-bus 64
- Composant : barre de coupe
- Description du contact : coudé
- Type de connexion : connexion à souder par réflecteur (THR) ; connexion à souder par vague
- Type de connexion : carte mère à carte fille ; carte de rallonge
- Nombre de contacts : 160
- Rangées de contacts enfichables : 5
- Grille, côté connexion : 2,54 mm
- Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
- Résistance d'isolation : >1010 Ω
- Résistance de passage : ≤20 mΩ pour les rangées a, b, c;≤30 mΩ pour les rangées d, Z
- Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 15 s)
- Force de traction et de traction : ≤ 160 N
- Cycles d'accouplement : ≥ 250
- Tension de test Ueff : 1 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matière utilisée : polymère crystal-polymer (LCP)
- Couleur insert : beige
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 61076-4-113
- Poids net : 26 g
- Grille, côté enfichable : 2,54 mm
- Voie aérienne: 1,2 mm entre 2 rangées (a, b, c); 1,2 mm entre 2 rangées (d, Z); 1,2 mm entre 2 contacts d'une rangée (a, b, c); 1 mm entre 2 contacts d'une rangée (d, Z)
- Distance de fuite : 1,2 mm entre 2 rangées (a, b, c) ; 1,2 mm entre 2 rangées (d, Z) ; 1,2 mm entre 2 contacts d'une rangée (a, b, c) ; 1 mm entre 2 contacts d'une rangée (d, Z)
- Caractéristiques : sans plomb
- Fixation ci : avec bride
- connexion à chaud : non
- Classification des voies : F1/I2 selon NFF 16-101/102
- Configuration des contacts : rangées a, b, c, d et Z, positions 1, 2, ... , 31, 32
- Contact à l'emplacement : d1 ; d2 ; d31 ; d32
- Type de produit
Connecteur mâle
- Forme
coudé
- Nbr total de pôles
160
- Nbr de rangées
5
- Dimension grille
2.54 mm
- Connexion
THR
- Couleur
beige
- Matériau boîtier
PA
- Référence fabricant
02011602101
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
02 01 160 2101
- Résistance de continuité
20 mΩ; 30 mΩ
- Résistance d'isolement
1010 Ω
Other
160
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
5
2.54 mm
Liquid crystal polymer
0°/180° (horizontal)
Flange
1 A
Documents et téléchargements
Fiche technique
Fiche technique 3002806 HARTING 02011602101 Connecteur mâle Nbr de rangées 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3002806 HARTING 02011602101 Connecteur mâle Nbr de rangées 5 1 pc(s)
Description
Barre porte-lame, connexion à souder par réflecteur (THR), connexion à souder par ondes, courant de mesure : 1 A, contacts : 160, coudé, alliage de cuivre
