Name: HARTING 09 56 100 5601 09561005601 Connecteur Nombre de pôles: 15 à sertir 1 pc(s)
Brand: HARTING
SKU: 3003963
Availability: InStock

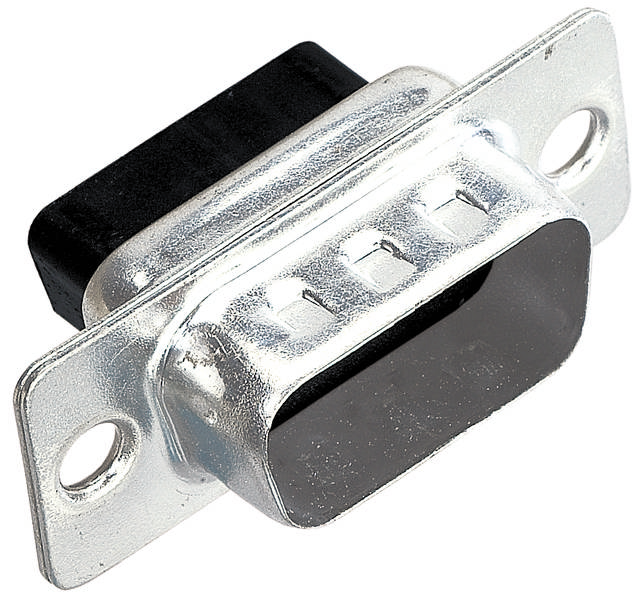

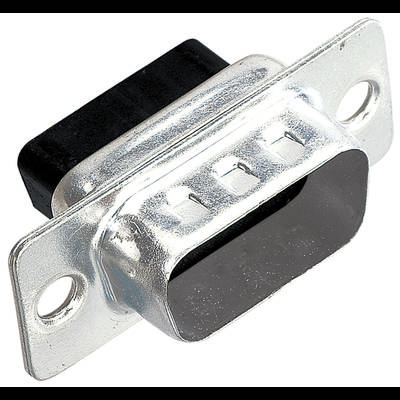

Un embout métallique argenté avec une partie arrière rectangulaire en plastique noir, adapté à l'installation dans des appareils électroniques.

Type de produit

Connecteur

Forme

mâle

Nombre de pôles

Connexion

à sertir

Contenu

1 pc(s)

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

58 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (2,74 € / unité(s))

2,74 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteurs

Connecteur
Nombre de pôles: 15

Caractéristiques techniques

Série : Sub-D
Composant : connecteur
Type de raccordement : borne à sertir
Nombre de contacts : 15
Type de verrouillage : bride avec trou de passage Ø 3,1 mm
Résistance d'isolation : > 5 x 109 Ω
Température limite: -40 ... +85 °C
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique renforcée de fibre de verre (PBTP) ; coque : acier, nickelé
Couleur : noir
Matériau des contacts : alliage de cuivre
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 4,6 g
Désignation : haute densité
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
connexion à chaud : non
Sexe : stylet
Section de conducteur : AWG 26... AWG 24
Taille : D-Sub 1
Diamètre extérieur du conducteur : ≤ 1,38 mm

Type: SUB-D

Type de produit: Connecteur

Forme: mâle

Nombre de pôles: 15

Connexion: à sertir

Contenu: 1 pc(s)

Affectation: 15 contacts de signalisation

Référence fabricant: 09561005601

Couleur: noir

Matériau du contact: alliage de cuivre

Spécificités: avec bride

Type: 09 56 100 5601

: Plug/bus

: 15

Documents et téléchargements

Fiche technique

Fiche technique 3003963 HARTING 09 56 100 5601 09561005601 Connecteur Nombre de pôles: 15 à sertir 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3003963 HARTING 09 56 100 5601 09561005601 Connecteur Nombre de pôles: 15 à sertir 1 pc(s)

Description

Connecteur, borne à sertir, broche, taille : D-Sub 1, thermoplastique, renforcé de fibre de verre (PBTP), coque : acier, nickelé, noir

Ce texte a été traduit par une machine.

Description

Connecteur, borne à sertir, broche, taille : D-Sub 1, thermoplastique, renforcé de fibre de verre (PBTP), coque : acier, nickelé, noir

Ce texte a été traduit par une machine.
