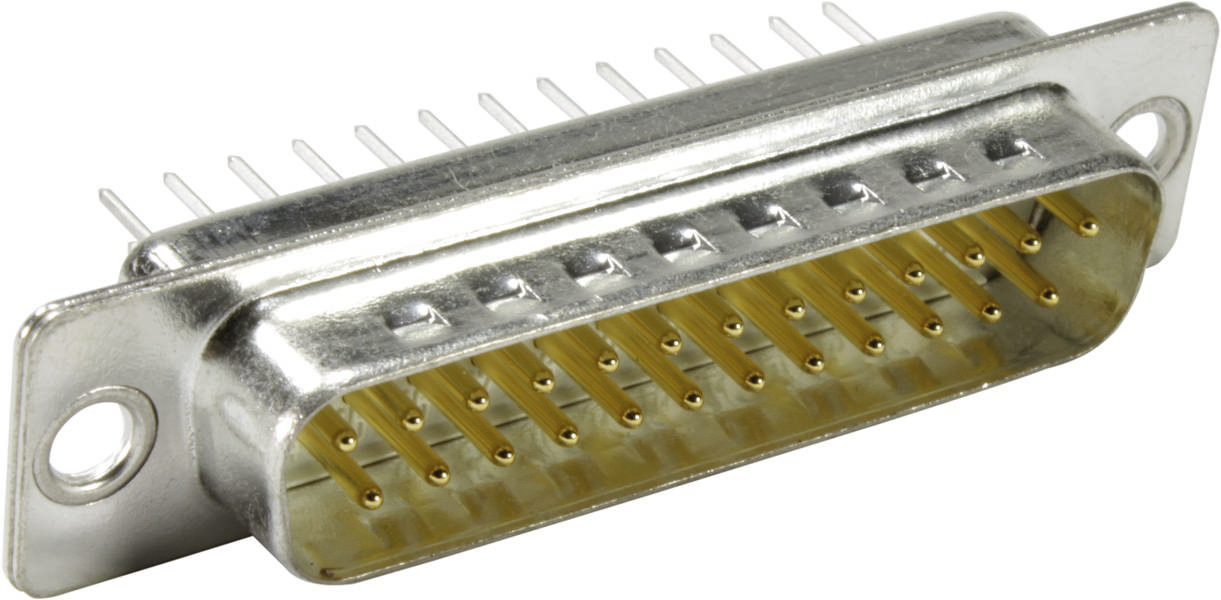

HARTING 09 67 025 5654 09670255654 Connecteur Nombre de pôles: 25 à souder 1 pc(s) Piece

Type d'emballage

Piece

Type de produit

Connecteur

Forme

mâle, droit

Nombre de pôles

Connexion

à souder

Fiche technique (PDF)

Livraison avant le ven. 15 janvier 2027

Vente et expédition :

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

pièce(s)

Total (11,66 € / unité(s))

11,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts et détails

Série : Sub-D
Composant : connecteur
Description du contact : pivoté ; droit
Type de connexion : connexion à souder par points
Type de connexion : carte mère à daughtercard ; mezzanine
Nombre de contacts : 25
Longueur des broches : 5,8 mm
Type de verrouillage : bride avec trou de passage Ø 3,1 mm
Grille, côté connexion : 2,76 mm
Courant de mesure : ‌ 7,5 A.
Résistance d'isolation : >1010 Ω
Résistance de passage : ≤ 10 mΩ
Température limite: -55 ... +125 °C
Cycles d'accouplement : ≥ 50
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique renforcée de fibre de verre (PBTP) ; coque : acier, étamé
Couleur : blanc
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur ni
Classe de combustible selon UL 94 : V-0
Normes : DIN 41652
Poids net : 14,5 g
Désignation : standard
Voie aérienne: ≥ 1 mm
Distance de fuite : ≥ 1 mm
Fixation pour circuit imprimé : sans clips de verrouillage
connexion à chaud : non
EPAISSEUR du circuit imprimé : ≤1,6 mm
Force d'accouplement : ≤ 83 N
Force de traction : ≥ 7,8 N;≤ 56 N
Sexe : stylet
Taille : D-Sub 3
Espacement des rangées : 2,84 mm
Hauteur de bride : 6,5 mm
Hauteur de montage : ‌ 5,4 mm
