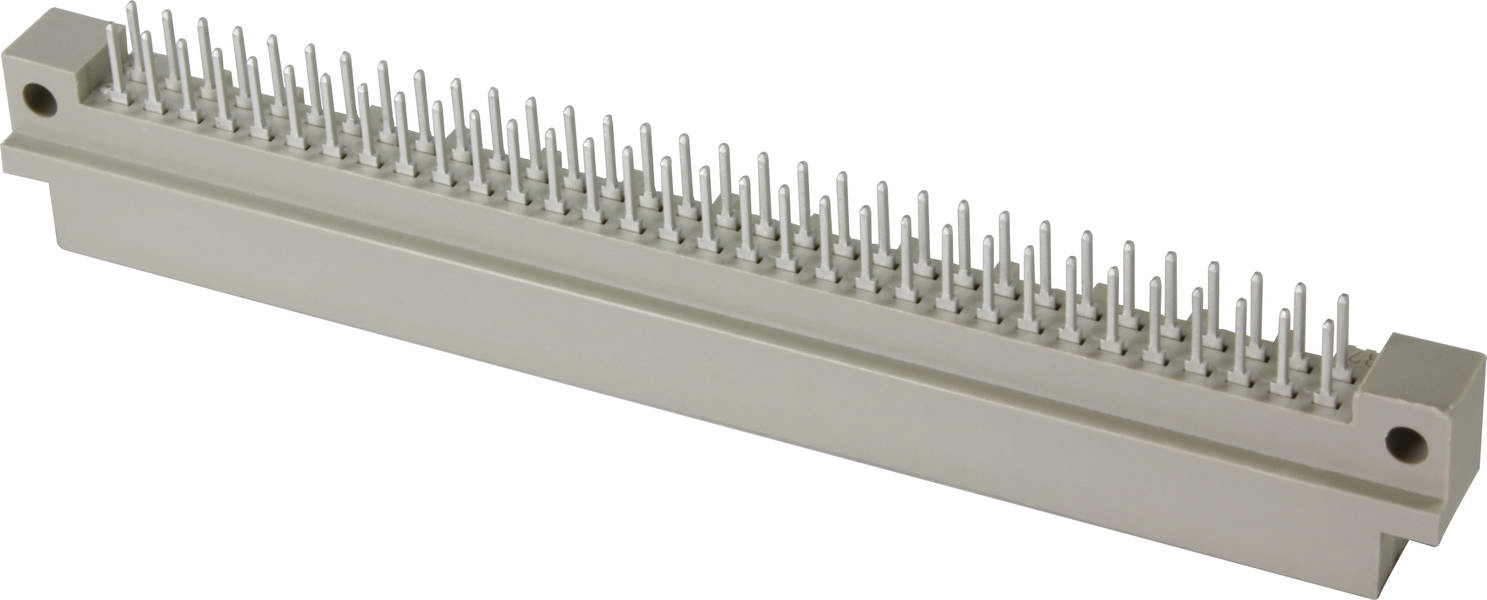

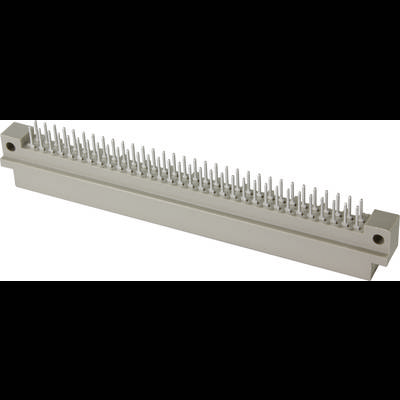

HARTING 09021646922 Connecteur mâle Nbr de rangées 2 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur mâle
Forme
droit
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
64
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
4,99 €
5
6% = 0,32 €
4,67 €
10
9% = 0,46 €
4,53 €
25
11% = 0,54 €
4,45 €
50
13% = 0,64 €
4,35 €
100
15% = 0,75 €
4,24 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (4,99 € / unité(s))
4,99 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur mâle
- Nbr total de pôles 64
- Nbr de rangées 2
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : DIN 41612
- Composant : barre de coupe
- Description du contact : droit
- Type de connexion : connexion à souder par points
- Type de connexion : carte mère à carte fille; mezzanine; carte à circuit imprimé à câble
- Nombre de contacts : 64
- Longueur des broches : 3 mm
- Rangées de contacts enfichables : 2
- Grille, côté connexion : 2,54 mm
- Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
- Résistance d'isolation : >1012 Ω
- Résistance de passage : ≤ 20 mΩ
- Température limite: -55 ... +125 °C
- Force de traction et de traction : ≤ 60 N
- Cycles d'accouplement : ≥ 400
- Tension de test Ueff : 1 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matière utilisée : matière thermoplastique renforcée de fibres de verre
- Couleur : RAL 7032 (gris-gris)
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60603-2
- Poids net : 10,37 g
- Désignation : forme B
- Grille, côté enfichable : 2,54 mm
- Voie aérienne: ≥ 1,2 mm
- Distance de fuite : ≥ 1,2 mm
- Caractéristiques : sans plomb
- Fixation ci : avec bride
- connexion à chaud : non
- Classification des voies : F4/I3 selon NFF 16-101/102
- Configuration des contacts : rangées a et b, positions 1, 2,... , 31, 32
- Codage : codage avec perte de contact
- Type de produit
Connecteur mâle
- Forme
droit
- Nbr total de pôles
64
- Nbr de rangées
2
- Dimension grille
2.54 mm
- Connexion
à souder
- Couleur
gris galet (RAL 7032)
- Matériau boîtier
PA
- Référence fabricant
09021646922
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
09 02 164 6922
- Résistance de continuité
20 mΩ
- Résistance d'isolement
1012 Ω
- Longueur broche
3 mm
Printed circuit board to cable
Other
64
Other
-55-125 °C
Other
Soldering connection
Tin
3 mm
2.54 mm
2
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documents et téléchargements
Fiche technique
Fiche technique 3003431 HARTING 09021646922 Connecteur mâle Nbr de rangées 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3003431 HARTING 09021646922 Connecteur mâle Nbr de rangées 2 1 pc(s)
Description
Barre porte-lame, connexion à souder par vague, courant de mesure : 2 A, contacts : 64, droit, alliage de cuivre
