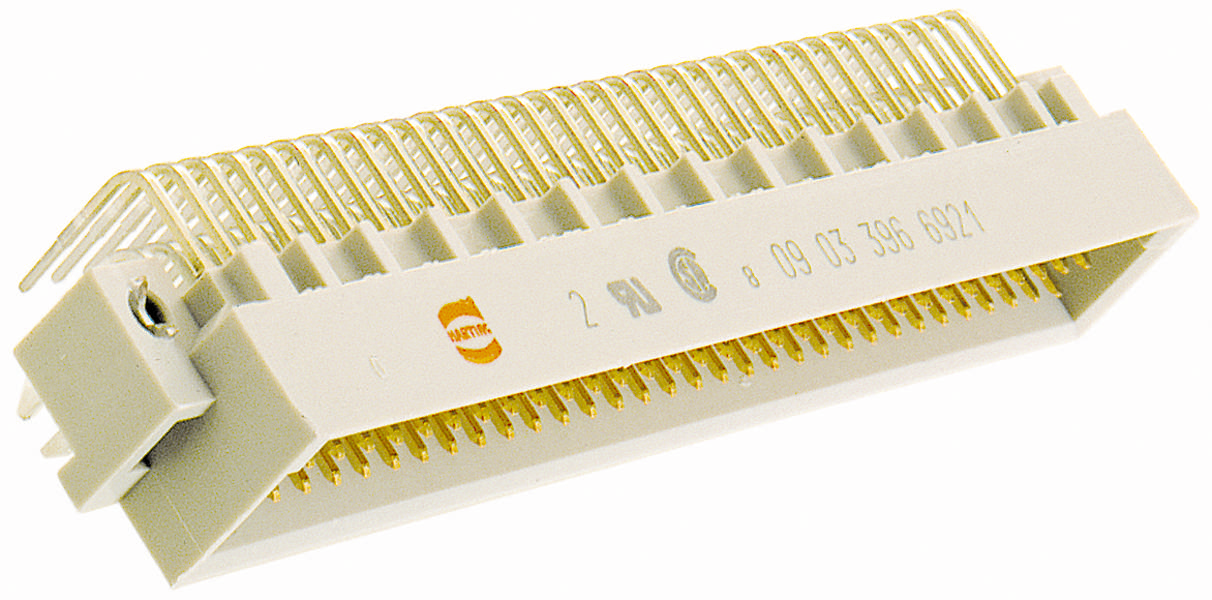

HARTING 09033646921 Connecteur mâle Nbr de rangées 3 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur mâle
Forme
coudé
Dimension grille
2.54 mm
Contenu
1 pc(s)
Nbr total de pôles
64
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3,58 €
10
8% = 0,27 €
3,31 €
25
11% = 0,38 €
3,20 €
50
13% = 0,45 €
3,13 €
100
15% = 0,53 €
3,05 €
250
17% = 0,62 €
2,96 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3,58 € / unité(s))
3,58 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur mâle
- Nbr total de pôles 64
- Nbr de rangées 3
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : DIN 41612
- Composant : barre de coupe
- Description du contact : coudé
- Type de connexion : connexion à souder par points
- Type de connexion : carte mère à carte fille; carte répéteur; carte circuit imprimé à câble
- Nombre de contacts : 64
- Rangées de contacts enfichables : 3
- Grille, côté connexion : 2,54 mm
- Courant de mesure : courant mesuré à 20 °C, voir la courbe de derating pour plus de détails
- Résistance d'isolation : >1012 Ω
- Résistance de passage : ≤ 20 mΩ
- Température limite: -55 ... +125 °C
- Force de traction et de traction : ≤ 60 N
- Cycles d'accouplement : ≥ 400
- Tension de test Ueff : 1 kV
- Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
- Matière utilisée : matière thermoplastique renforcée de fibres de verre
- Couleur : RAL 7032 (gris-gris)
- Matériau des contacts : alliage de cuivre
- Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60603-2
- Poids net : 9 g
- Désignation : forme C
- Grille, côté enfichable : 2,54 mm
- Voie aérienne: ≥ 1,2 mm
- Distance de fuite : ≥ 1,2 mm
- Caractéristiques : sans plomb
- Fixation ci : avec bride ; avec clip de fixation
- connexion à chaud : non
- Classification des voies : F4/I3 selon NFF 16-101/102
- Configuration des contacts : rangées a et c, positions 1, 2,... , 31, 32
- Codage : codage avec perte de contact
- EPAISSEUR du circuit imprimé : 1,6 mm ±0,2
- Type de produit
Connecteur mâle
- Forme
coudé
- Nbr total de pôles
64
- Nbr de rangées
3
- Dimension grille
2.54 mm
- Connexion
à souder
- Couleur
gris galet (RAL 7032)
- Matériau boîtier
PA
- Référence fabricant
09033646921
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Type
09 03 364 6921
- Résistance de continuité
20 mΩ
- Résistance d'isolement
1012 Ω
Printed circuit board to cable
Other
64
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Documents et téléchargements
Fiche technique
Fiche technique 3003457 HARTING 09033646921 Connecteur mâle Nbr de rangées 3 1 pc(s)
Fiche technique 3003457 HARTING 09033646921 Connecteur mâle Nbr de rangées 3 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3003457 HARTING 09033646921 Connecteur mâle Nbr de rangées 3 1 pc(s)
Description
Barre porte-lame, connexion à souder par ondes, courant nominal : 2 A, contacts : 64, coudé, alliage de cuivre
