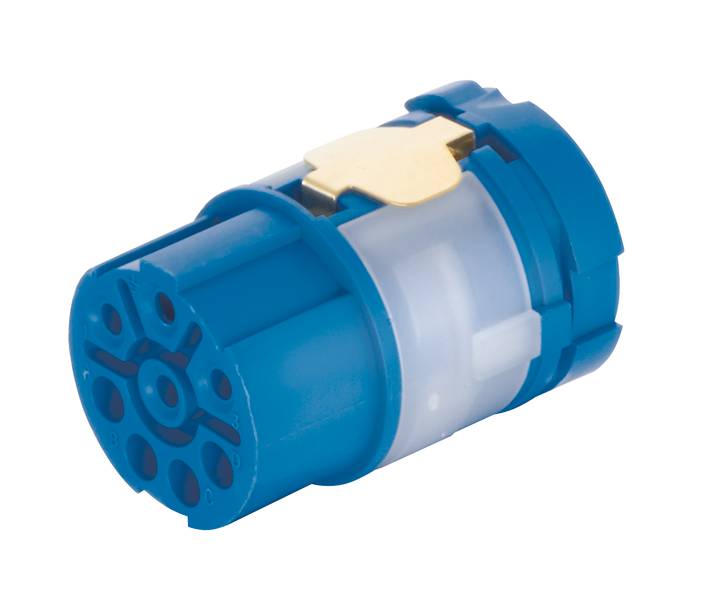

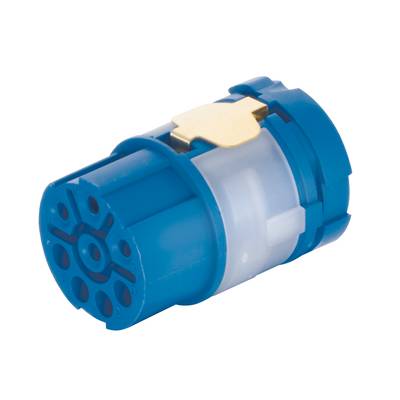

HARTING 09156083101 Emmanchement M23 Femelle Nombre total de pôles: 8 + PE 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Emmanchement M23
Forme
Femelle
Nombre total de pôles
8 + PE
Connexion
à sertir
Contenu
1 pc(s)
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
7,91 €
5
6% = 2,40 €
7,43 €
10
9% = 6,80 €
7,23 €
25
10% = 20,00 €
7,11 €
50
12% = 47,50 €
6,96 €
100
14% = 111,00 €
6,80 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (7,91 € / unité(s))
7,91 €
HT
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : connecteur rond M23
- Composant : inserts
- Type de raccordement : borne à sertir
- Nombre de contacts : 8
- Résistance d'isolation : >1013 Ω
- Température limite: -40 ... +125 °C
- Cycles d'accouplement : ≥ 500
- Tension de test Ueff : 4 kV
- Matériau : polyamide (PA)
- Couleur insert : bleu
- Classe de combustible selon UL 94 : V-0
- Poids net : 9,32 g
- Désignation : alimentation Power
- Nombre de contacts de signal : 4
- Nombre de contacts : 3
- Remarques : les contacts à sertir doivent être commandés séparément.;4x 2 mm;4x 1 mm
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : femelle
- Section du conducteur : 0,14 ... 4 mm²
- Autres contacts : contact PE
- Courant de mesure (signal) : 8 A.
- Courant nominal (puissance Power) : 28 A
- Tension de mesure (alimentation Power) : 600 V.
- Tension de mesure (signal) : 300 V.
- Tension nominale (signal) : 2,5 kV
- Degré de pollution (signal) : 3
- Tension nominale (puissance Power) : 4 kV
- Degré de pollution (puissance Power) : 3
- Type
09 15 608 3101
- Type de produit
Emmanchement M23
- Forme
Femelle
- Nombre total de pôles
8 + PE
- Connexion
à sertir
- Couleur
bleu
- Contenu
1 pc(s)
- Température max.
125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
- Matériau boîtier
polyamide
- Poids
9.32 g
- Référence fabricant
09156083101
- Matériau d'isolation
polyamide
- Nombre de pôles
8
- Section max.
4 mm²
- Section (min.)
0.14 mm²
- Gamme de section
0.14 - 4 mm²
8
Bus
-40-125 °C
V0
Crimp connection
Other
0.14-4 mm²
0.14-4 mm²
FAUX
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Documents et téléchargements
Fiche technique
Fiche technique 3007776 HARTING 09156083101 Emmanchement M23 Femelle Nombre total de pôles: 8 + PE 1 pc(s)
Fiche technique 3007776 HARTING 09156083101 Emmanchement M23 Femelle Nombre total de pôles: 8 + PE 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007776 HARTING 09156083101 Emmanchement M23 Femelle Nombre total de pôles: 8 + PE 1 pc(s)
Description
Inserts, raccord à sertir, femelle, polyamide (PA), bleu, contacts : 8 contacts PE, section de conducteur : 0,14...4 mmm²
