Name: HARTING 09185267324 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3003011
Availability: InStock

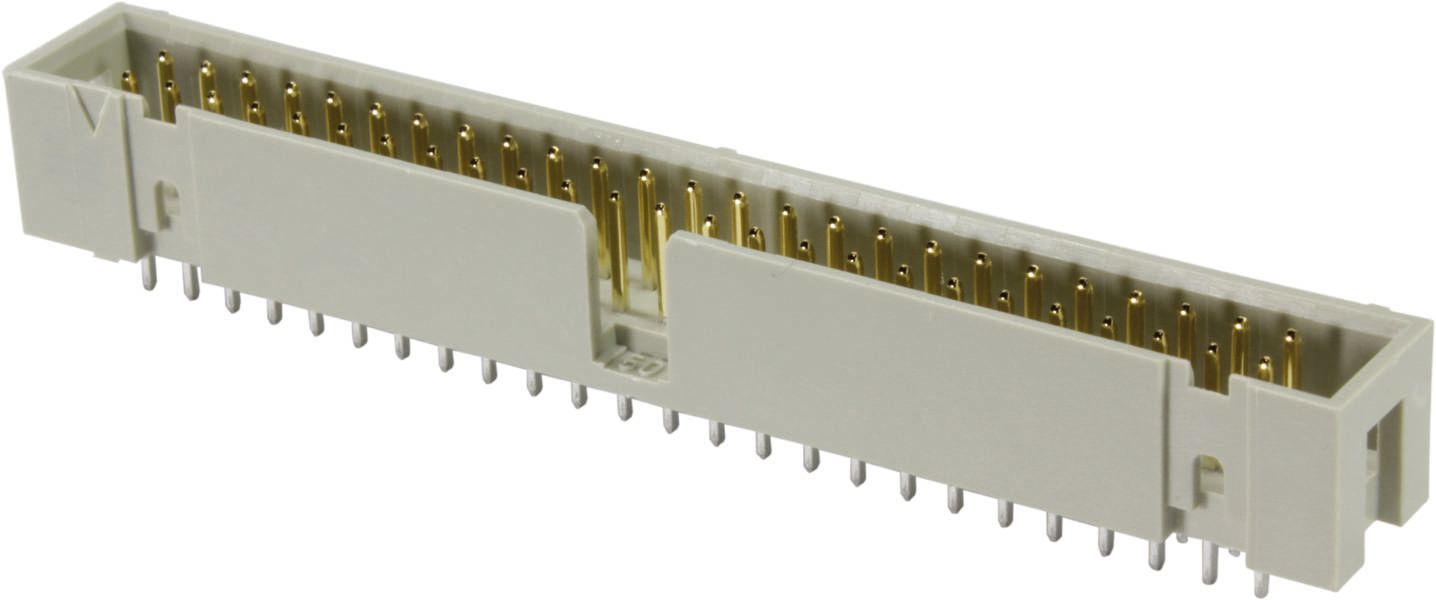

Un connecteur rectangulaire avec des broches dorées et un boîtier blanc. Utilisé pour les connexions électroniques sur les circuits imprimés.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison avant le jeu. 15 octobre

30 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (2,74 € / unité(s))

2,74 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur mâle

Nbr total de pôles 26
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : profil bas SEK
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par points
Type de connexion : carte de circuit imprimé vers câble ; carte de circuit imprimé vers circuit imprimé
Nombre de contacts : 26
Longueur des broches : 2,9 mm
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C
Force de traction et de traction : ≤ 78 N
Cycles d'accouplement : ≥ 50
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : IIIa (175 ≤ CTI < 400)
Matériau utilisé : matière thermoplastique (PBT)
Couleur : gris
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 4,72 g
Classification des voies : F3/I3

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 26

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: à souder

Couleur: gris

Matériau boîtier: PA

Référence fabricant: 09185267324

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 18 526 7324

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 2,9 mm

Variantes(Les prix s'entendent HT hors frais de port)

Forme

Type de produit

HARTING 09185065321 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3003214

Livraison avant le lun. 8 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,08 €^*

HARTING 09185065322 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3003195

Livraison avant le lun. 8 février 2027

Conrad Electronic

droit

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,33 €^*

HARTING 09185065323 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3003215

Livraison avant le lun. 8 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1,91 €^*

HARTING 09185065324 Connecteur mâle Nbr de rangées 2 1 pc(s) Piece

Code produit :3003196

Livraison avant le lun. 8 février 2027

Conrad Electronic

droit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,33 €^*

HARTING 09185065329 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3001102

Livraison avant le lun. 22 février 2027

Conrad Electronic

droit

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,33 €^*

HARTING 09185065901 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3003216

Livraison avant le lun. 8 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,49 €^*

HARTING 09185065902 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3003197

Livraison avant le lun. 8 février 2027

Conrad Electronic

droit

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,49 €^*

HARTING 09185065903 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3003217

Livraison avant le lun. 8 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1,91 €^*

HARTING 09185065904 Connecteur mâle Nbr de rangées 2 1 pc(s) Piece

Code produit :3003198

Livraison avant le lun. 8 février 2027

Conrad Electronic

droit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,08 €^*

HARTING 09185065911 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3003218

Livraison avant le lun. 8 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,49 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3003011 HARTING 09185267324 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3003011 HARTING 09185267324 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 1 A, contacts : 26, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par vague, courant de mesure : 1 A, contacts : 26, droit, alliage de cuivre
