Name: HARTING 09195245914 Connecteur mâle Nbr de rangées 2 1 pc(s)
Brand: HARTING
SKU: 3002586
Availability: BackOrder

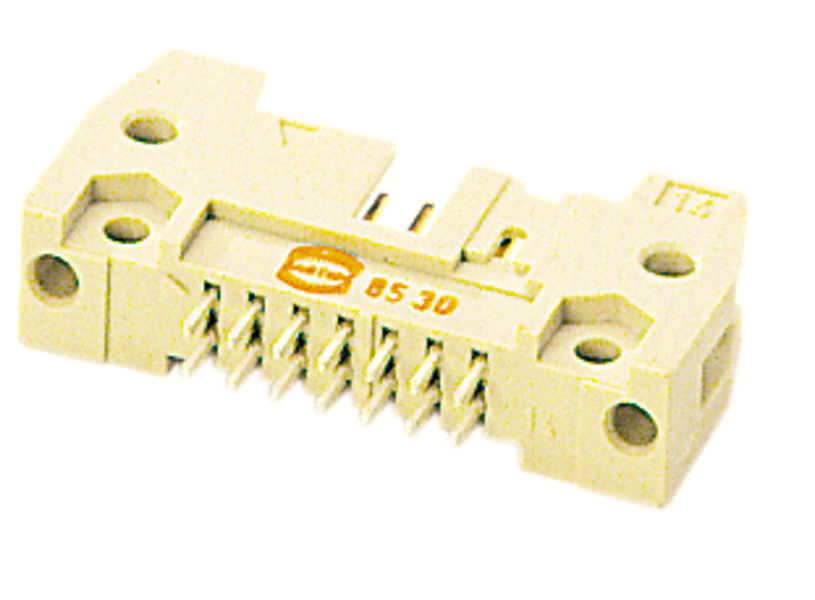

Un connecteur électronique de couleur crème avec plusieurs broches métalliques et portant l'inscription '85-30' au centre.

Type de produit

Connecteur mâle

Forme

droit

Dimension grille

2.54 mm

Contenu

1 pc(s)

Nbr total de pôles

Fiche technique (PDF)

Livraison avant le ven. 5 février 2027

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (3,99 € / unité(s))

3,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur mâle

Nbr total de pôles 24
Nbr de rangées 2
Contenu 1 pc(s)

Caractéristiques techniques

Série : norme SEK
Composant : barre de coupe
Description du contact : droit
Type de connexion : connexion à souder par réflecteur (THR)
Type de connexion : carte de circuit imprimé vers câble
Nombre de contacts : 24
Longueur des broches : 2,9 mm
Type de verrouillage : avec leviers courts
Rangées de contacts enfichables : 2
Grille, côté connexion : 2,54 mm
Courant nominal : ‌ 1 A.
Tenue d’isolation : 10 puissance 9 Ω
Résistance de passage : ≤ 20 mΩ
Température limite: -55 ... +125 °C (max. Pour le brasage à la lumière) +240 °C pour 60 s)
Force de traction et de traction : ≤ 48 N
Cycles d'accouplement : ≥ 250
Tension de test Ueff : 1 kV
Groupe de matériaux isolants : II (400 ≤ CTI < 600)
Matériau utilisé : matière thermoplastique (PCT)
Couleur insert : beige
Matériau des contacts : alliage de cuivre
Surface de contact : métal précieux sur les côtés ni; SN sur les côtés ni
Classe de combustible selon UL 94 : V-0
Normes : IEC 60603-13
Poids net : 6,78 g
Épaisseur de couche : ≥ 30 μinch

Type de produit: Connecteur mâle

Forme: droit

Nbr total de pôles: 24

Nbr de rangées: 2

Dimension grille: 2.54 mm

Courant nominal: 1 A

Courant nominal - arrondi: 1 A

Connexion: THR

Couleur: beige

Matériau boîtier: PA

Référence fabricant: 09195245914

Contenu: 1 pc(s)

Matériau du contact: alliage de cuivre

Type: 09 19 524 5914

Résistance de continuité: 20 mΩ

Résistance d'isolement: 109 Ω

Longueur broche: 2,9 mm

: Printed circuit board to cable

: Other

: 24

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: Thermoplastic

: 90° (upwards vertical)

: Other

: 1 A

Variantes(Les prix s'entendent HT hors frais de port)

Forme

Type de produit

HARTING 09195065903 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002669

Livraison avant le ven. 5 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,33 €^*

HARTING 09195066323 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002670

Livraison avant le ven. 5 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1,66 €^*

HARTING 09195066324 Connecteur mâle Nbr de rangées 2 1 pc(s) Piece

Code produit :3002667

Livraison avant le jeu. 15 octobre

400 pièce(s)Conrad Electronic

droit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1,66 €^*

HARTING 09195066324740 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002661

Livraison avant le ven. 5 février 2027

Conrad Electronic

droit

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,33 €^*

HARTING 09195066324741 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002662

Livraison avant le lun. 15 mars 2027

Conrad Electronic

droit

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,33 €^*

HARTING 09195066904 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002663

Livraison avant le ven. 5 février 2027

Conrad Electronic

droit

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,08 €^*

HARTING 09195066913 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002671

Livraison avant le ven. 5 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,08 €^*

HARTING 09195066914 Connecteur mâle Nbr de rangées 2 1 pc(s) Piece

Code produit :3002664

Livraison avant le ven. 8 janvier 2027

Conrad Electronic

droit

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

2,08 €^*

HARTING 09195067323 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002672

Livraison avant le ven. 5 février 2027

Conrad Electronic

coudé

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1,66 €^*

HARTING 09195067324 Connecteur mâle Nbr de rangées 2 1 pc(s)

Code produit :3002668

Livraison avant le ven. 5 février 2027

Conrad Electronic

droit

Connecteur mâle

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1,66 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3002586 HARTING 09195245914 Connecteur mâle Nbr de rangées 2 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3002586 HARTING 09195245914 Connecteur mâle Nbr de rangées 2 1 pc(s)

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant de mesure : 1 A, contacts : 24, droit, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Barre porte-lame, connexion à souder par réflecteur (THR), courant de mesure : 1 A, contacts : 24, droit, alliage de cuivre

Ce texte a été traduit par une machine.
