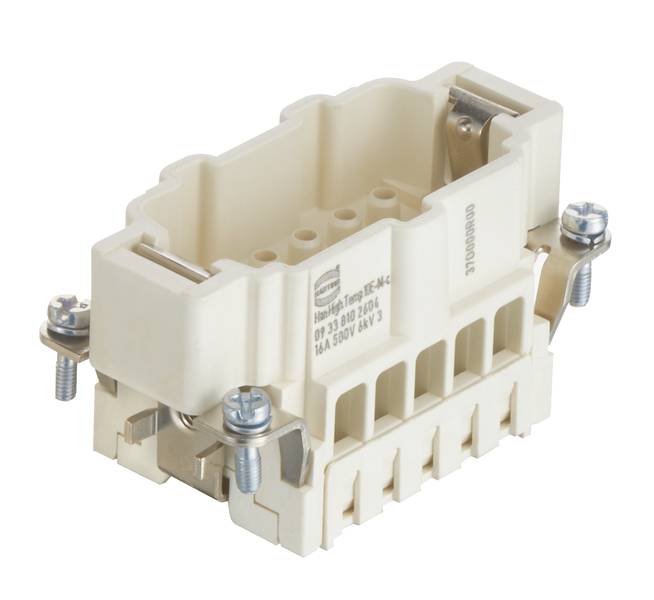

HARTING 09338102604 Insert mâle Han® E 10 + PE à sertir 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Insert mâle
Série
Han® E
Connexion
à sertir
Nombre total de pôles
10 + PE
Nombre de pôles
10
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
99,99 €
3
3% = 2,76 €
97,23 €
5
4% = 3,88 €
96,11 €
10
5% = 4,61 €
95,38 €
25
5% = 5,45 €
94,54 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (99,99 € / unité(s))
99,99 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han E ® High Temp
- Type de raccordement : borne à sertir
- Nombre de contacts : 10
- Courant nominal : 16 A.
- Résistance d'isolation : >1010 Ω
- Température limite: -40 ... +200 °C avec composants haute température Han ®
- Cycles d'accouplement : ≥ 500
- Matière utilisée : polymère crystal-polymer (LCP)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 54,5 g
- Tension de mesure : 500 V
- Tension nominale : 6 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : stylet
- Section de conducteur : AWG 20... AWG 14
- Taille : 10 B
- Contact PE : oui
- Type de produit
Insert mâle
- Série
Han® E
- Connexion
à sertir
- Nombre de pôles
10
- Nombre total de pôles
10 + PE
- Cycles de couplage
≥ 500
- Série
Han E® High Temp
- Contenu
1 pc(s)
- Température max.
+200 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
500 V
FAUX
10
Pin
-40-200 °C
V0
6 kV
Crimp connection
Other
3
FAUX
0.5-2.5 mm²
0.5-2.5 mm²
VRAI
Other
Thermoplastic
16 A
Thermoplastic
500
10
Documents et téléchargements
Fiche technique
Fiche technique 3007840 HARTING 09338102604 Insert mâle Han® E 10 + PE à sertir 1 pc(s)
Fiche technique 3007840 HARTING 09338102604 Insert mâle Han® E 10 + PE à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007840 HARTING 09338102604 Insert mâle Han® E 10 + PE à sertir 1 pc(s)
Description
Inserts, raccord à sertir, broche, polymère crystal (LCP), courant nominal : 16 A, taille : 10 B, contacts : 10
