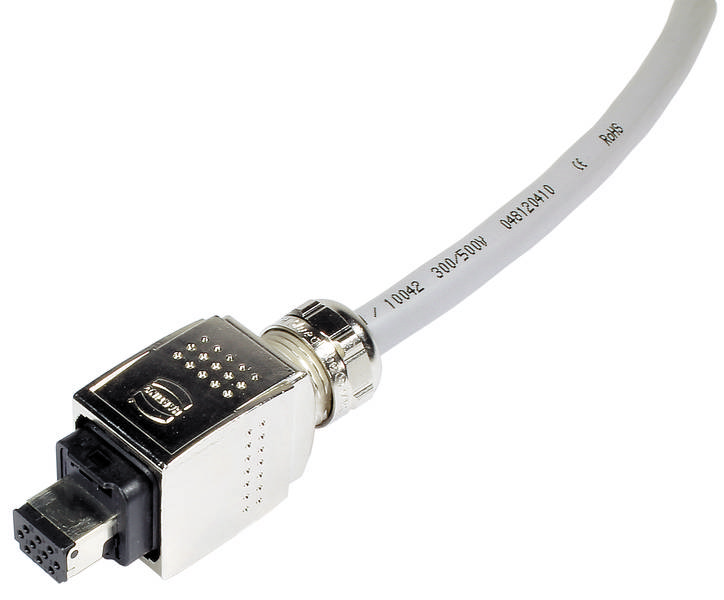

HARTING 09352620401 Kit connecteur Nombre total de pôles: 10 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Kit connecteur
Nombre total de pôles
10
Connexion
à sertir
Contenu
1 pc(s)
Courant nominal - arrondi
5 A
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
68,33 €
3
3% = 5,70 €
66,43 €
5
4% = 13,25 €
65,68 €
10
5% = 31,60 €
65,17 €
25
5% = 93,25 €
64,60 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (68,33 € / unité(s))
68,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® PushPull (V14)
- Composant : jeux de connecteurs
- Type de raccordement : borne à sertir
- Nombre de contacts : 10
- Type de verrouillage : PushPull
- Grille, côté connexion : 2,4 mm ; 3 mm
- Courant nominal : 5 A.
- Tenue d’isolation : 10 puissance 9 Ω
- Résistance de passage : ≤ 10 mΩ
- Température limite: -40 ... +85 °C
- Cycles d'accouplement : ≥ 500
- Tension de test Ueff : 1,5 kV (contact) ; 1,5 kV (masse contact)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 61076-3-117 variante 14 (V14) ; IEC 61076-3-119 ; en 45545-2
- Poids net : 1 g
- Désignation : signal
- Grille, côté enfichable : 2,4 mm ; 3 mm
- Voie aérienne: ≥ 1,1 mm
- Distance de fuite : ≥ 1,1 mm
- Caractéristiques : verrouillage intuitif
- Tension de mesure : 50 V
- Tension nominale : 1,5 kV
- Degré de pollution : 3
- Remarque : lors de l'installation d'un système PROFINET, respectez la directive de montage PROFINET.
- Force d'accouplement : 50 N
- Force de traction : 50 N
- Section de conducteur : AWG 26... AWG: 18
- Description : conforme à l'AIDA
- Blindage : entièrement blindé, contact de blindage 360°
- Indice de protection selon IEC 60529 : IP65 ; IP67
- PROFINET : oui
- Résistance aux vibrations : 10-500 Hz, 5 g, 0,35 mm, 10 cycles selon IEC 61373 catégorie 1 classe B.
- Homologations : DNV GL
- Résistance aux chocs : 50 g / 11 ms, 10 chocs / axe et direction
- Plage de serrage : 7... 11 mm
- Matériau du boîtier : zinc moulé sous pression
- Surface du boîtier : nickelée
- Diamètre extérieur du câble : ≤ 2,1 mm
- Diamètre du câble : 7 ... 11 mm
- Matériau du joint torique : NBR
- Matériau du joint de câble : TPE
- Type
09 35 262 0401
- Type de produit
Kit connecteur
- Nombre total de pôles
10
- Connexion
à sertir
- Contenu
1 pc(s)
- Courant nominal
5 A
- Courant nominal - arrondi
5 A
- Tension nominale
50 V
- Ø câble max.
11 mm
- Diam. câble (min.)
7 mm
- Matériau boîtier
zinc moulé sous pression
- Référence fabricant
09352620401
- Gamme de Ø de câble
7 - 11 mm
- Nombre de pôles
10
IP65
IP67
Push Pull
50 V
10
Other
Zinc
Other
-40-85 °C
Other
1.5 kV
Crimp connection
Other
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
0.13-0.82 mm²
IP65
Other
Other
Other
5 A
Documents et téléchargements
Fiche technique
Fiche technique 3001281 HARTING 09352620401 Kit connecteur Nombre total de pôles: 10 1 pc(s)
Fiche technique 3001281 HARTING 09352620401 Kit connecteur Nombre total de pôles: 10 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3001281 HARTING 09352620401 Kit connecteur Nombre total de pôles: 10 1 pc(s)
Description
Connecteurs, kits de connecteurs compatibles AIDA, raccordement à sertir, courant de mesure : 5 A, contacts : 10, PushPull, plage de serrage : 7... 11 mm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
