Conrad
Accueil
Câbles & connecteurs Connecteurs Connecteurs industriels Connecteurs industriels

HARTING 09451812561XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)

EAN :
Ref. fabricant :
Code produit :

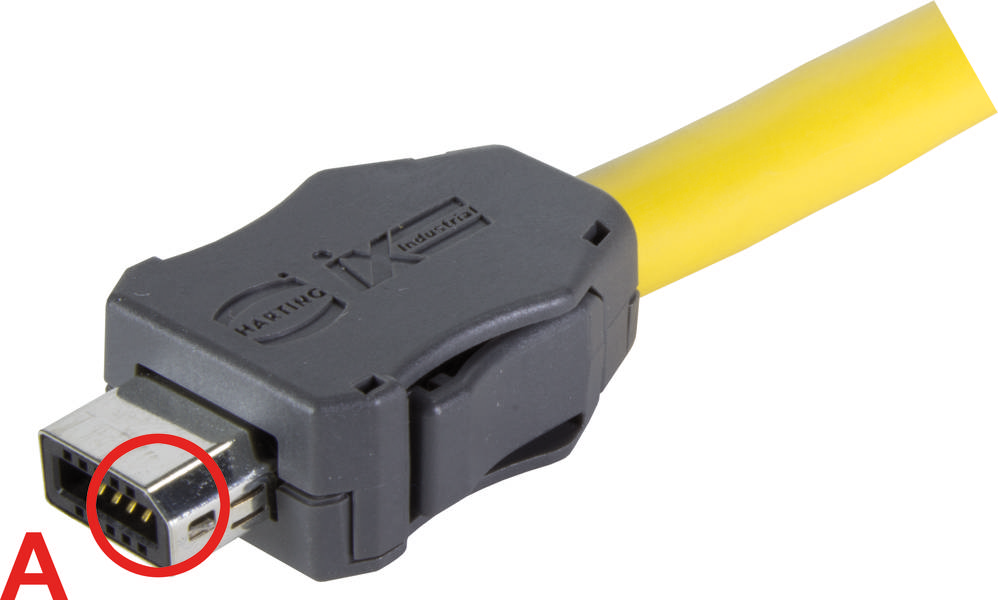

Gros plan d'une prise grise avec un câble jaune, un cercle rouge met en évidence les contacts métalliques. Fond noir.
Gros plan d'une prise grise avec un câble jaune, un cercle rouge met en évidence les contacts métalliques. Fond noir.
Type de produit
Connecteur de câbles
Nombre total de pôles
8
Connexion
borne auto-dénudante
Contenu
1 pc(s)
Courant nominal - arrondi
3 A
Fiche technique (PDF)
English
HARTING
Livraison avant le lun. 5 octobre

86 pièce(s)
Vente et expédition :
Conrad Electronic CGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
12,49 €
3
6% = 0,69 €
11,80 €
5
8% = 0,96 €
11,53 €
10
9% = 1,15 €
11,34 €
25
11% = 1,36 €
11,13 €
50
13% = 1,59 €
10,90 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre

Total (12,49 € / unité(s))
12,49 €
HT
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Souvent achetés avec

Caractéristiques techniques

  • Série : Harting ix Industrial ®
  • Composant : connecteur de câble
  • Type de raccordement : connecteur de bloc de coupe IDC
  • Nombre de contacts : 8
  • Courant de mesure : 3 A en cas d'utilisation avec 4 contacts (1,2,6,7)
  • Résistance d'isolation : >500 MΩ
  • Résistance de passage : ≤ 30 mΩ
  • Température limite: -40 ... +85 °C
  • Cycles d'accouplement : ≥ 5000
  • Tension de test Ueff : 0,5 kV
  • Matériau : polyamide (PA)
  • Couleur : noir
  • Matériau des contacts : alliage de cuivre
  • Surface de contact : au ≥ 0,2 μm via ni ≥ 2 μm, côté enfichable ; au ≥ 0,03 μm via ni ≥ 2 μm, côté raccordement
  • Classe de combustible selon UL 94 : V-0
  • Normes : IEC 61076-3-124; en 45545-2; IEEE 802.3af Power over Power Ethernet (PoE); IEEE 802.3at Power over Power Ethernet (PoE+); IEEE 802.3bt Power over Ethernet (4PoE)
  • Poids net : 4,36 g
  • Désignation : données
  • TENSION DE MESURE : ‌ 50 V AC;‌ 60 V DC
  • Codage : type A
  • Force d'accouplement : ≤ 25 N
  • Force de traction : ≤ 25 N
  • Débit de données : ‌ 10 Mbits/s;‌ 100 Mbits/s;‌ 1 Gbit/s;‌ 2,5 Gbit/s;‌ 5 Gbit/s;‌ 10 Gbit/s.
  • Section de conducteur : AWG 28/7 ... AWG 26-7.
  • Description : droite
  • Blindage : entièrement blindé, contact de blindage 360°
  • Autres contacts : + 2x GND
  • Caractéristiques de transmission : catégorie 6A classe EA jusqu'à 500 MHz
  • Résistance de blindage : ≤ 100 mΩ
  • Température de stockage : -30 ... +60 °C
  • Humidité relative de l'air : 95 % sans condensation (fonctionnement) ; 95 % sans condensation (stockage/transport)
  • Indice de protection selon IEC 60529 : IP20
  • Matériau de blindage : acier inoxydable ; ni ≥ 1 μm côté raccord, blindage (case) ; ni ≥ 0,2 μm côté raccord, blindage (coque)
  • PROFINET : oui
  • Matériau du boîtier : polycarbonate (PC)
  • Couleur du boîtier : gris
  • Diamètre extérieur du conducteur : 0,95... 1,05 mm
  • Diamètre du câble : 5,5 ... 7,2 mm
  • Force de maintien : verrouillage ≥80 N.
Type

09 45 181 2561 XL

Type de produit

Connecteur de câbles

Nombre total de pôles

8

Connexion

borne auto-dénudante

Couleur

noir

Contenu

1 pc(s)

Courant nominal

3 A

Courant nominal - arrondi

3 A

Tension nominale

50 V/AC

60 V/DC

Matériau du contact

alliage de cuivre

Ø câble max.

7.2 mm

Diam. câble (min.)

5.5 mm

Matériau boîtier

polycarbonate

Référence fabricant

09451812561XL

Gamme de Ø de câble

5.5 - 7.2 mm

Nombre de pôles

8

IP20

Other

8

Other

Other

Other

-40-85 °C

V0

Insulation displacement connection

Nickel/gold

IP20

FAUX

Polyamide (PA)

Other copper alloys

Other

1.5 A

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi
Type
Connexion
Nombre total de pôles
Tension nominale

HARTING 09451812561XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)
HARTING 09451812561XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)

3001220


Ce produit
3 A
09 45 181 2561 XL
borne auto-dénudante
8
50 V/AC60 V/DC
HARTING 09451511130 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)
HARTING 09451511130 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)

3001216


09 45 151 1130
Raccord piercing
4
HARTING 09451511524 Connecteur de câbles Nombre total de pôles: 8 1 pc(s)
HARTING 09451511524 Connecteur de câbles Nombre total de pôles: 8 1 pc(s)

3001217


1.5 A
09 45 151 1524
Raccord piercing
8
150 V/AC
HARTING 09451819001XL Connecteur de câbles Nombre total de pôles: 10 1 pc(s)
HARTING 09451819001XL Connecteur de câbles Nombre total de pôles: 10 1 pc(s)

3001218


3 A
09 45 181 9001 XL
borne auto-dénudante
10
50 V/AC60 V/DC
HARTING 09451819002XL Connecteur de câbles Nombre total de pôles: 10 1 pc(s)
HARTING 09451819002XL Connecteur de câbles Nombre total de pôles: 10 1 pc(s)

3001219


3 A
09 45 181 9002 XL
borne auto-dénudante
10
50 V/AC60 V/DC
HARTING 09451812562XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)
HARTING 09451812562XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)

3001221


3 A
09 45 181 2562 XL
borne auto-dénudante
8
50 V/AC60 V/DC
HARTING 09451511560XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)
HARTING 09451511560XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)

3001222


1.75 A
09 45 151 1560 XL
borne auto-dénudante
8
50 V/AC60 V/DC
HARTING 09451511108 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)
HARTING 09451511108 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)

3001223


09 45 151 1108
borne auto-dénudante
4
HARTING 09451511109 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)
HARTING 09451511109 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)

3001224


09 45 151 1109
borne auto-dénudante
4
HARTING 09451511122 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)
HARTING 09451511122 Connecteur de câbles Nombre total de pôles: 4 1 pc(s)

3001225


09 45 151 1122
borne auto-dénudante
4

Documents et téléchargements

Fiche technique

English

Fiche technique 3001220 HARTING 09451812561XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3001220 HARTING 09451812561XL Connecteur de câbles Nombre total de pôles: 8 1 pc(s)

Description

Connecteur, connecteur de câble droit, raccordement auto-dénudant, courant nominal : 1,5 A, contacts : 8 + 2x GND, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Connecteur, connecteur de câble droit, raccordement auto-dénudant, courant nominal : 1,5 A, contacts : 8 + 2x GND, alliage de cuivre

Ce texte a été traduit par une machine.
